Toyota Celica (2002) – scatola dei fusibili
Toyota Celica (2002) – Schema della scatola dei fusibili
Anno di fabbricazione: 2002.
Fusibile dell’accendino (presa elettrica) su Toyota Celica (2002). si trova nei fusibili 23 e 43 della scatola dei fusibili.

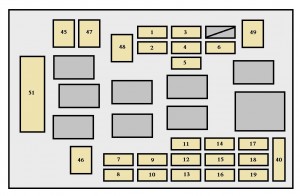

Vano motore
Vano motore
Pannello strumenti
Fusibili (tipo A)
| Fusibile | Amp [A] | Descrizione | |
| 1 | TESTA LH LWR | 10 | Faro sinistro (anabbagliante) |
| 2 | ABS NO.2 | 25 | Sistema frenante antibloccaggio |
| 3 | TESTA RH UPR | 20 | Faro (abbagliante) |
| 4 | DRL N.3 | 7,5 | Sistema di luci diurne |
| 5 | TESTA RH LWR | 10 | Faro (anabbagliante) |
| 6 | TESTA UPR LH | 10 | Faro sinistro (abbagliante) |
| 7 | IG2 | 15 | Sistema di avviamento, sistema di iniezione multi-porta;
Sistema di iniezione sequenziale multiporta. |
| 8 | HAZ | 10 | Luci di emergenza;
Indicatori di direzione; Sistema antifurto. |
| 9 | ST | 7,5 | Sistema di partenza;
Sistema di iniezione multiporta; Sistema di iniezione sequenziale multiporta. |
| 10 | AM2 | 7,5 | Sistema di avviamento |
| 11 | RICAMBI | 10 | Fusibile di riserva |
| 12 | EFI NO.2 | 7,5 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Sistema di controllo delle emissioni. |
| 13 | EFI | 15 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Fusibili “EFI n. 1” e “EFI n. 2”. |
| 14 | RICAMBI | 15 | Fusibile di ricambio |
| 15 | EFI NO.1 | 7,5 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 16 | DCC | 25 | Fusibili “RADIO”, “DOME”, “MPX-B” e “ECU-B”. |
| 17 | RICAMBI | 30 | Fusibile di ricambio |
| 18 | CORNO | 10 | Corno |
| 19 | ALT – S | 7,5 | Sistema di ricarica |
| 20 | TESTA RH UPR | 10 | Faro destro (abbagliante);
Sistema di luci diurne. |
| 21 | TESTA UPR LH | 10 | Faro sinistro (abbagliante) |
| 22 | S/ROOF | 15 | Tetto apribile elettrico |
| 23 | CIG | 15 | Più leggero |
| 24 | FL P / W | 20 | Finestrini a comando elettrico |
| 25 | AM1 | 25 | Sistema di lancio,
“SIGARO”, “ECU ACC”, “SRS-IG”, “LAVACRISTALLI”, “TERGICRISTALLI”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”; Fusibili “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” e “ECU-IG”. |
| 26 | STOP | 10 | Semafori;
Sistema frenante antibloccaggio; Luce di arresto montata in altezza; Sistema di iniezione multiporta; Sistema di iniezione sequenziale multiporta; Cambio automatico a controllo elettronico; Controllo della velocità di crociera. |
| 27 | PORTA | 20 | Sistema di chiusura elettrico |
| 28 | SRS – IG | 7,5 | Sistema airbag SRS |
| 29 | FR FOG | 15 | Fari fendinebbia anteriori |
| 30 | LAVATRICE | 15 | Tergicristalli e lavavetri;
Tergicristallo e lavavetri posteriore. |
| 31 | OBD | 7,5 | Sistema di diagnostica di bordo |
| 32 | RADIO | 15 | Sistema audio per auto |
| 33 | TIRANTE | 25 | Tergicristalli e lavavetri |
| 34 | GIRO | 7,5 | Accensione delle luci di segnalazione |
| 35 | MIR HTR | 10 | Nessun circuito |
| 36 | HTR | 10 | Sistema di condizionamento dell’aria |
| 37 | TIRANTE RR | 15 | Tergicristallo e lavavetri posteriore |
| 38 | CODA | 10 | Luci posteriori;
Luci del pannello strumenti; Luci della targa; Luci laterali anteriori. |
| 39 | FR P / W | 20 | Finestrini a comando elettrico |
Fusibili (tipo B)
| Fusibile | Amp [A] | Descrizione | |
| 40 | RICAMBI | 7,5 | Fusibile di ricambio |
| 41 | a. MPX-B | 7,5 | Sistema di controllo remoto senza fili |
| b. RR FOG | 7,5 | Nessun circuito | |
| c. CUPOLA | 7,5 | Guarda;
Illuminazione interna. |
|
| d. ECU-B | 7,5 | Impianto di climatizzazione;
indicatori e manometri. |
|
| 42 | a. ATTENZIONE | 5 | Sistema di ricarica;
Indicatori e manometri |
| b. ECU-IG | 5 | Sistema di controllo della velocità di crociera | |
| c. ABS-IG | 5 | Sistema frenante antibloccaggio | |
| d. VENTILATORE | 5 | Ventole di raffreddamento elettriche | |
| 43 | a. PANNELLO 1 | 7,5 | Indicatori e metriche;
Impianto di climatizzazione; Cambio automatico a controllo elettronico; Sistema di controllo del livello dei fari; Fendinebbia anteriori; Luci di emergenza; Segnali di direzione. |
| b. PANNELLO2 | 7,5 | Sistema audio per auto;
Accendino; Illuminazione del vano portaoggetti. |
|
| c. ECU-ACC | 7,5 | Guarda;
Sistema audio per auto; Controllo degli specchietti retrovisori. |
|
| 44 | a. BK/UP N | 5 | Luci di backup |
| b. DEF RLY | 5 | Alzacristalli elettrici;
Defangatore del lunotto. |
|
| c. CORPO ECU-IG | 5 | Sistema antifurto | |
| d. TENS RDC | 5 | Cambio automatico a controllo elettronico;
Sistema di controllo del blocco del cambio; Tetto apribile elettrico. |
|
Fusibili (tipo C)
| Fusibile | Amp [A] | Descrizione | |
| 45 | CDS | 50 | Ventola di raffreddamento elettrica |
| 46 | PRINCIPALE | 40 | Sistema di lancio;
Sistema di illuminazione diurna continua. |
| 47 | ABS NO.1 | 50 | Sistema frenante antibloccaggio |
| 48 | RDI | 30 | Ventola di raffreddamento elettrica |
| 49 | HTR | 50 | Sistema di condizionamento dell’aria |
| 50 | DEF | 30 | Defangatore del lunotto posteriore |
Fusibili (tipo D)
| Fusibile | Amp [A] | Descrizione | |
| 51 | ALT | 120 | Sistema di raffreddamento;
Ventole di raffreddamento elettriche; Sistema di partenza; Defangatore del lunotto; Luci posteriori; “ABS No. 1”, “ABS No. 2”, “HTR”, “FR P / W”, “FL P / W”, “PORT”, OBD “,” STOP “,” S/TETTO “,” S/TETTO “, “MIR HTR”, “FR FOG” e “AM1”. |
