Toyota Corolla (2012-2016) – scatola dei fusibili

Toyota Corolla (2012-2016) - scatola dei fusibili
  • Ottobre 24th, 2023
  • Marco
  • Nessun commento

Toyota Corolla (2012-2016) – Schema della scatola dei fusibili

Anno di fabbricazione: 2012, 2013, 2014, 2015, 2016.

Fusibile dell’accendino (presa elettrica) nella Toyota Corolla (2012-2016). Il fusibile 7 si trova nella scatola dei fusibili del quadro strumenti – tipo A.

Scatola dei fusibili nel vano motore

Toyota Corolla – fusibili – vano motore
No. Amp [A] Descrizione
1 H-LP CLN 30 Pulitore per fari
2 VENTILATORE RDI 40 Ventola di raffreddamento elettrica
3 ABS N. 3*1 30 Sistema frenante antibloccaggio;

Sistema di controllo della stabilità del veicolo.
4 ABS N. 1 50 Sistema frenante antibloccaggio;

Sistema di controllo della stabilità del veicolo.
Pubblicità
5 HTR 50 Sistema di condizionamento dell’aria
6 ALT 120 A * 1 VENTILATORE RDI, H-LP CLN, ABS N. 1,

ABS N. 3, ABS N. 2, HTR,

HTR SUB N. 1, HTR SUB N. 2,

SUB HTR N. 3, STV HTR, ACC,

SIGARO, CONTATORE, ACCENSIONE, ECU-IG N. 2,

HTRIG, TERGICRISTALLO, LAVAVETRI,

ECU-IG N. 1, SEDILE HTR, AM1,

PORTA, ARRESTO, PORTA POSTERIORE, ALIMENTAZIONE,

PORTA RR, PORTA RL, OBD, ACC-B,

RR NEBBIA, FR NEBBIA, DEF,

MIR HTR, CODA, PANNELLO.
140 A * 2
7 EPS 60 Servosterzo elettrico
8 FLOR*2 80 Sistema di illuminazione del motore
9 P-SISTEMA * 1 30 Nessun circuito
10 P/I 30 EFI PRINCIPALE, CLACSON, IG2
11 H-LP PRINCIPALE 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI
12 AMT * 7 50 Cambio manuale multimodale
13 RICAMBI 10 Fusibile di ricambio
14 RICAMBI 30 Fusibile di ricambio
15 RICAMBI 20 Fusibile di ricambio
16 ECU-B3 * 2 7,5 Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta.
17 ECU-B2 10 Cambio manuale multimodale;

Impianto di climatizzazione;

Sistema di ingresso e di azionamento intelligente;

Alzacristalli elettrici.
18 ECU-B 10 Corpo principale ECU;

Contatori e misuratori;

Sistema di controllo della stabilità del veicolo;

Sistema di chiusura elettrica delle porte;

Sistema di partenza;

Sistema di ricarica.
19 RAD N. 1 15 Sistema di diffusione sonora
20 CUPOLA 10 Luci interne;

Illuminazione di avvio;

Luci di cortesia;

Sistema di ingresso e di azionamento intelligente;

Telecomando senza fili;

Spia dell’interruttore del motore.
21 AM2 N. 2 7,5 ECU;

Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta;

Sistema di avviamento
22 ALT-S 7,5 Sistema di ricarica
23 TURN-HAZ 10 Accensione delle luci di segnalazione
Pubblicità
24 ETCS * 1 10 Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta.
25 AM2 30 Sistema di lancio, IG2 NO. 2
26 BLOCCO STRG 20 Sistema di bloccaggio del volante
27 IGT / INJ * 1 15 Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta;

Sistema di partenza.
28 EFI PRINCIPALE 20 A * 1 Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta;

EFI N. 1, EFI N. 2.
30 A * 2
29 CORNO 10 Corno
30 IG2 15 Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta;

Sistema di partenza;

IG2 N. 2, ACCENSIONE, CONTATORE.
31 HTR SUB N. 1 30 A * 5 Sistema di condizionamento dell’aria
50 A * 6
32 HTR SUB NO. 2 30 Sistema di condizionamento dell’aria
33 HTR SUB NO. 3 30 Sistema di condizionamento dell’aria
34 FR DEICER * 1 20 Nessun circuito
35 ABS N. 2 30 Sistema frenante antibloccaggio;

Sistema di controllo della stabilità del veicolo.
36 STV HTR * 2 25 Riscaldatore elettrico
Pubblicità
37 WIP-S 7,5 Sistema di ricarica
38 IG2 N. 2 7,5 Sistema di lancio,

AM2, AM2 NO. 2
39 EFI N. 2 10 Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta.
40 EFI N. 1 10 Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta.
41 H-LP RH HI 10 Faro (abbagliante)
42 H-LP LH HI 10 Faro sinistro (abbagliante)
43 H-LP RH LO 10 A * 3 Proiettore (anabbagliante)
15 A * 4
44 H-LP LH LO 10 A * 3 Faro sinistro (anabbagliante)
15 A * 4

* 1: Veicoli con motore a benzina

LEGGI  Toyota 4Runner (1996-1997) - Scatola fusibili

* 2: Veicoli con motore diesel

* 3: Veicoli senza proiettori anabbaglianti

* 4: Veicoli con luci a scarica (proiettori anabbaglianti)

* 5: Veicoli con riscaldamento PTC 495 W.

* 6: Veicoli con riscaldatore PTC da 600 W.

* 7: Veicoli con cambio manuale multimodale.

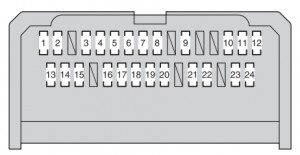

Scatola dei fusibili del quadro strumenti (tipo A)

Toyota Corolla – fusibili – quadro strumenti – tipo A
No. Amp [A] Descrizione
1 CODA 10 Luci di posizione anteriori;

Luci posteriori;

Illuminazione della targa;

Fendinebbia posteriore;

Fendinebbia anteriori;

Regolazione manuale dei fari;

Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta;

Illuminazione del quadro strumenti.
2 PANNELLO 7,5 Illuminazione dell’interruttore;

Illuminazione del quadro strumenti;

Unità principale dell’ECU.
3 PORTA 20 Alzacristalli elettrici
4 PORTA RL 20 Alzacristalli elettrici
5 PORTA RR 20 Alzacristalli elettrici
6 TETTUCCIO PARASOLE 20 Nessun circuito
7 CIG 15 Più leggero
8 ACC 7,5 Specchietti retrovisori esterni;

Sistema audio;

Corpo centralina;

Sistema di ingresso e avviamento intelligente;

Sistema di controllo inverso.
9 MIR HTR 10 Specchietti retrovisori esterni defangati;

Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta.
Pubblicità
10 RR FOG 7,5 Fendinebbia posteriore
11 IGN 7,5 Sistema di blocco del volante;

Sistema airbag SRS;

Cambio manuale multimodale;

Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta;

Sistema di ingresso e di azionamento intelligente;

Sistema di ricarica;

Sistema di partenza.
12 METRO 7,5 Contatori e misuratori
13 SEAT HTR 15 Scaldasedili
14 HTR-IG 10 Aria condizionata;

Sbrinatore del lunotto;

Riscaldamento elettrico.
15 TIRANTE 25 Tergicristalli;

Sensore pioggia.
16 LAVATRICE 15 Lavacristalli
17 ECU-IG N. 1 10 Sistema di livellamento automatico dei fari;

Unità di corpo centrale;

Servosterzo elettrico;

Ventola di raffreddamento elettrica;

Sistema di controllo del blocco del cambio;

Sensore pioggia, sistema antibloccaggio;

Sistema di controllo della stabilità del veicolo;

Pulizia dei fari.
18 ECU-IG NO. 2 10 Luci di retromarcia;

Sistema di ricarica;

Antiriflesso automatico

specchietto retrovisore interno;

Defangatore del lunotto;

Impianto di climatizzazione;

Luci di emergenza;

Spia della cintura di sicurezza

cintura di sicurezza del passeggero anteriore;

Sistema di controllo inverso;

Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta.
19 OBD 7,5 Sistema di diagnostica di bordo
20 STOP 10 Semafori;

Luce di arresto montata in altezza;

Sistema frenante antibloccaggio;

Unità di corpo centrale;

Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta;

Cambio manuale multimodale;

Sistema di controllo del blocco del cambio.
21 PORTA 25 Sistema di chiusura elettrico
22 ACC-B 25 CIG, ACC
23 FR FOG 15 Fari fendinebbia anteriori
24 AM1 7,5 Sistema di partenza;

Sistema di controllo del blocco del cambio;

Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta.
LEGGI  Toyota Land Cruiser 100 / J100 (1998-2002) - scatola fusibili e relè

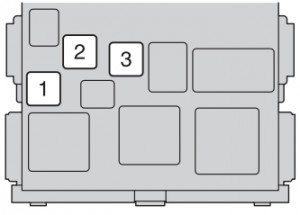

Scatola portafusibili nel quadro strumenti (tipo B)

Toyota Corolla – fusibili – quadro strumenti – tipo B
No. Amp [A] Descrizione
1 POTENZA 30 Alzacristalli elettrici
2 DEF 40 Deflettore del lunotto,;

MIR HTR.
3 SEDILE A ROTELLE 30 Nessun circuito
