Toyota Corolla (1997) – scatola dei fusibili
Toyota Corolla (1997) – Schema della scatola dei fusibili
Anno di fabbricazione: 1997.
Fusibile dell’accendino (presa) nella Toyota Corolla (1997). Il fusibile 1 nella scatola dei fusibili (tipo A).
Scatola portafusibili interna

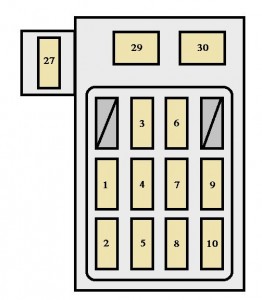

Pannello lato guida
Pannello di protezione lato passeggero

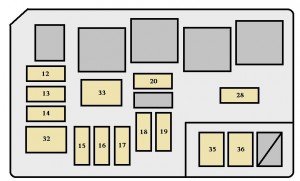

Vano motore
Vano motore

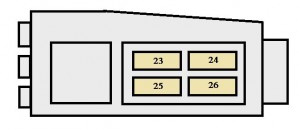

Vano motore (veicoli per il Canada)
Fusibili (tipo A)
| Fusibile | Amp [A] | Descrizione | |
| 1 | CIG & RADIO | 20 | Accendino;
Display dell’orologio digitale; L’imbiancatura; Radio; Lettore di cassette; Specchietti retrovisori elettrici; Blocco del cambio automatico; Sistema antifurto; Airbag SRS. |
| 2 | CODA | 15 | Luci posteriori;
Luci di parcheggio; Illuminazione della targa; Illuminazione del pannello strumenti; Sistema di luci diurne. |
| 3 | IGN | 10 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Spia di risciacquo; Airbag SRS. |
| 4 | ECU-B | 10 | Sistema di luci diurne;
Controllo della velocità di crociera. |
| 5 | DEF-I / UP | 7,5 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 6 | STOP | 15 | Semafori;
Luce di arresto montata in altezza; Controllo della velocità di crociera; Blocco del cambio automatico; Sistema frenante antibloccaggio. |
| 7 | GIRO | 7,5 | Accensione delle luci di segnalazione |
| 8 | ECU-IG | 15 | Sistema di partenza;
Sistema frenante antibloccaggio; Blocco del cambio automatico. |
| 9 | GOMMA | 10 | Contatori e misuratori;
Indicatori di manutenzione (escluse le luci di segnalazione a scarica e porte aperte); Luce di retromarcia; Impianto di climatizzazione; Sistema di luci diurne; Cambio automatico a controllo elettronico. |
| 10 | TIRANTE | 20 | Tergicristalli e lavavetri;
Tergicristallo e lavavetri posteriore. |
| 11 | A / C | 15 | Sistema di condizionamento dell’aria |
| 12 | CUPOLA | 20 | Illuminazione interna;
Luci che si accendono; Spia di allarme porta aperta temporizzata; Radio; Magnetofono; Sistema frenante antibloccaggio; Sistema antifurto; Tetto con apertura elettrica. |
| 13 | HAZ-HORN | 20 | Luci di emergenza;
Corna. |
| 14 | FAN-I / UP | 7,5 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 15 | RICAMBI | 7,5 | Fusibile di ricambio |
| 16 | RICAMBI | 15 | Fusibile di riserva |
| 17 | RICAMBI | 20 | Fusibile di riserva |
| 18 | TESTA (DESTRA) | 15 | Faro a destra |
| 19 | TESTA (LH) | 15 | Faro sinistro |
| 20 | ALT-S | 7,5 | Sistema di ricarica |
| 21 | EFI, F-HTR | 15 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Cambio automatico a controllo elettronico. |
| 22 | DRL | 7,5 | Sistema di luci diurne |
| 23 | TESTA (LH-UPR) | 10 | Faro sinistro (abbagliante) |
| 24 | TESTA (LH-LWR) | 10 | Faro sinistro (anabbagliante) |
| 25 | TESTA (RH-UPR) | 10 | Faro (abbagliante) |
| 26 | TESTA (RH-LWR) | 10 | Proiettore (anabbagliante) |
| 27 | OBD | 7,5 | Sistema di diagnostica di bordo |
| 28 | EFI | 15 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Cambio automatico a controllo elettronico. |
Fusibili (tipo B)
| Fusibile | Amp [A] | Descrizione | |
| 29 | POTENZA | 30 | Alzacristalli elettrici;
Serratura della porta ad azionamento elettrico; Tetto apribile elettrico |
| 30 | DEF | 30 | Defangatore del lunotto posteriore |
| 31 | RISCALDATORE | 40 | Sistema di condizionamento dell’aria |
| 32 | AM2 | 30 | Sistema di avviamento e fusibili “IGN |
| 33 | VENTILATORE | 30 | Ventola di raffreddamento elettrica e
Fusibile “FAN-I / UP”. |
| 34 | CDS | 30 | Ventola di raffreddamento elettrica |
Fusibili (tipo C)
| Fusibile | Amp [A] | Descrizione | |
| 35 | AM1 | 40 | Fusibili “CIG & RADIO”, “GAUGE”,
“TURN”, “ECU-IG”, “WIP”, “DEF” e “OBD |
| 36 | ALT | 100 | Luci posteriori, fusibili “DEF” e “STOP”,
“ECU-B” e “AM 1”. |
| 37 | ABS | 50 | Sistema di prevenzione del bloccaggio delle ruote |
