Toyota Land Cruiser V8 200 (2012) – scatola dei fusibili
Toyota Land Cruiser V8 200 (2012) – Schema della scatola dei fusibili
Anno di fabbricazione: 2012.
Fusibile dell’accendino (presa) su Toyota Land Cruiser V8 200 (2012). Il fusibile 1 si trova nella scatola dei fusibili del quadro strumenti (tipo A).

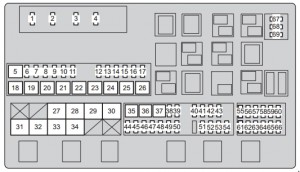

Scatola dei fusibili nel vano motore
| No. | Amp [A] | Descrizione | |
| 1 | A / F * 1 | 15 | Riscaldatore dell’aria condizionata |
| EFI MAIN2 * 2, * 3 | 15 * 2 | DRIVER VNT, EFI, EDU | |
| 25 * 3 | |||
| 2 | CORNO | 10 | Corno |
| 3 | EFI PRINCIPALE | 25 | EFI;
Riscaldatore A/F; Pompa del carburante. |
| 4 | IG2 PRINCIPALE | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Nessun circuito |
| 6 | SEAT-A / C LH | 25 | Scaldasedie e ventilatori |
| 7 | RR S / HTR | 20 | Riscaldamento dei sedili posteriori |
| 8 | DEICER | 20 | Sbrinamento dei tergicristalli |
| 9 | VENTILATORE CDS | 25 | Ventola del condensatore |
| 10 | TAVOLO A MANO | 30 | Nessun circuito |
| 11 | RR P / SEDE | 30 | Nessun circuito |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 7,5 | Fari fendinebbia anteriori |
| 14 | SICUREZZA | 5 | SICUREZZA |
| 15 | SEAT-A / C RH | 25 | Scaldasedie e ventilatori |
| 16 | STOP | 15 | Semafori;
Luce di arresto montata in altezza; ABS; VOC; Corpo principale della centralina; EFI; Trailer. |
| 17 | POMPA AI HTR * 1 | 10 | Riscaldatore della pompa AI |
| PWR HTR * 2, * 3 | 7,5 | Riscaldatore elettrico | |
| 18 | RR AUTO A / C | 50 | Impianto di climatizzazione posteriore |
| 19 | PTC-1 | 50 | Riscaldatore PTC |
| 20 | PTC-2 | 50 | Riscaldatore PTC |
| 21 | PTC-3 | 50 | Riscaldatore PTC |
| 22 | RH-J / B | 50 | RH-J / B |
| 23 | SUB BAT | 40 | Rimorchio |
| 24 | VGRS | 40 | CENTRALINA VGRS |
| 25 | H-LP CLN | 30 | Pulizia dei fari |
| 26 | DEFOG | 30 | Defangatore del lunotto posteriore |
| 27 | AHC | 60 | AHC su 4 ruote |
| 28 | HTR | 50 | Aria condizionata anteriore |
| 29 | PBD | 30 | Alimentazione portellone ECU |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Ogni fusibile |
| 32 | A/POMPA N. 1*1 | 50 | DRIVER AI |
| FLOR1 * 2, * 3 | 80 | Sistema di illuminazione del motore | |
| 33 | A/POMPA N. 2*1 | 50 | Nessun circuito |
| FLOR2 * 2, * 3 | 80 | Sistema di illuminazione del motore | |
| 34 | PRINCIPALE | 40 | Caratteristica;
TESTA LL; TESTA RL; TESTA LH; TESTA DESTRA. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 30 | ABS |
| 37 | ST | 30 | Sistema di avviamento |
| 38 | IMB | 7,5 | Casella del codice ID;
Sistema di ingresso intelligente e attuatore di pressione; GBS. |
| 39 | AM2 | 5 | ECU |
| 40 | CUPOLA2 | 7,5 | Luci di cortesia;
Modulo superiore; Illuminazione interna posteriore. |
| 41 | ECU-B2 | 5 | Sistema di memoria della posizione del conducente |
| 42 | AMP 2 | 30 | Sistema di diffusione sonora |
| 43 | CSR | 7,5 | Nessun circuito |
| 44 | RIMORCHIO | 30 | Rimorchio |
| 45 | PORTA N.2 | 25 | ECU |
| 46 | BLOCCO STR | 20 | Sistema di bloccaggio del volante |
| 47 | TURN-HAZ | 15 | Contatore;
Indicatori di direzione anteriori; Indicatori di direzione laterali; Indicatori di direzione posteriori; Trailer. |
| 48 | EFI MAIN2 * 1 | 20 | Pompa del carburante |
| F / PMP * 2, * 3 | 20 | Nessun circuito | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Riscaldatore dell’aria condizionata | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Sistema di diffusione sonora |
| 52 | RAD N. 1 | 10 | Sistema di navigazione;
Sistema audio; Sistema di assistenza al parcheggio. |
| 53 | ECU-B1 | 5 | Doppio sistema di chiusura;
Sistema intelligente di ingresso e decollo; Modulo di sovraccarico; Sensore di bypass e G; Sterzo inclinabile e telescopico; Contatore; Radiatore; Porta della centralina; Sensore di torsione; VGRS. |
| 54 | CUPOLA1 | 5 | Sistema di ingresso illuminato, orologio |
| 55 | TESTA SX | 15 | Luci di marcia (sinistra) |
| 56 | TESTA LL | 15 | Luci di passaggio (sinistra);
Sistema di livellamento dei fari. |
| 57 | INJ | 10 | Iniettore;
Sistema di accensione. |
| 58 | MET | 5 | Contatore |
| 59 | IGN | 10 | Circuito aperto;
Sistema airbag SRS; Gateway ECU; Sistema di input e di attuazione intelligente; ABS; VOC; Sistema di blocco del volante; GBS. |
| 60 | DRL | 5 | Luci di marcia diurna |
| 61 | TESTA DESTRA | 15 | Luci di marcia (destra) |
| 62 | TESTA RL | 15 | Fari anabbaglianti (destra) |
| 63 | EFI NO.2 | 7,5 | Sistema di iniezione dell’aria;
Misuratore di portata d’aria. |
| 64 | RR A/C NO.2 | 7,5 | Nessun circuito |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2,
D-THROT SOL B2 |
| 66 | DEF N).2 | 5 | Nebbia esterna
specchietto retrovisore. |
| 67 | RICAMBI | 5 | Fusibile di riserva |
| 68 | RICAMBI | 15 | Fusibile di riserva |
| 69 | RICAMBI | 30 | Fusibile di riserva |
* 1: Veicoli con motore a benzina
* 2: Veicoli con motore diesel (per Russia, Ucraina, Kazakistan, Azerbaigian, Georgia, Armenia, Bielorussia)
* 3: Veicoli con motore diesel (eccetto Russia, Ucraina, Kazakistan, Azerbaigian, Georgia, Armenia, Bielorussia)

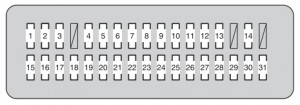

Scatola dei fusibili sotto il cruscotto (tipo A)
| No. | Amp [A] | Descrizione | |
| 1 | CIG | 15 | Più leggero |
| 2 | BK/UP LP | 10 | Luci di retromarcia;
Trailer. |
| 3 | ACC | 7,5 | Sistema audio;
Sistema di assistenza al parcheggio; Unità multi-display; Corpo principale della centralina; Specchio della centralina; Sistema di ingresso e avviamento intelligente; Timer. |
| 4 | PANNELLO | 10 | Quattro ruote motrici;
Posacenere; Accendisigari; Frigorifero; Controllo della velocità di crociera; Blocco del differenziale centrale; Unità di visualizzazione; Riscaldamento dei sedili; Impianto di climatizzazione; Illuminazione del vano portaoggetti; Luci di emergenza; Sistema audio; Interruttore per la pulizia dei fari; Manopola di regolazione dei fari; Riscaldamento elettrico; Sistema di memoria della posizione di guida; Interruttori degli specchietti retrovisori esterni; Codice superiore; Sensore di inclinazione per airbag a tendina Airbag; Interruttore della leva del cambio; Interruttori al volante; Interruttore VSC OFF; Interruttore della console; PANNELLO RLY. |
| 5 | ECU-IG NO.2 | 10 | Impianto di climatizzazione;
Riscaldatore; Modulo superiore; ABS; VOC; Sensore di torsione; Sensore di imbardata direzionale e sensore G; Unità centrale; Semafori; Tetto apribile; Orologio; Specchio CE. |
| 6 | AVVOLGIMENTO | 5 | Nessun circuito |
| 7 | A / C IG | 10 | Radiatore;
Ventola del condensatore; Compressore del radiatore; Defenditori di vetro e specchietto retrovisore esterno; Impianto di climatizzazione. |
| 8 | CODA | 15 | Luci posteriori;
Illuminazione della targa; Fendinebbia anteriori; Fendinebbia posteriore; Trailer; Luci di posizione anteriori. |
| 9 | TIRANTE | 30 | Tergicristallo |
| 10 | DESIDERATA | 20 | Lavacristalli |
| 11 | TIRANTE RR | 15 | Tergicristallo e lavavetri posteriore |
| 12 | 4WD | 20 | Quattro ruote motrici |
| 13 | LH-IG | 5 | Alternatore;
Scaldasedili; Sbrinatore del tergicristallo; Cintura di sicurezza anteriore; Luci di emergenza; Interruttore della leva del cambio. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VOC; Controllo dell’inclinazione e del telescopio; Porta della centralina; Sistema di blocco del cambio; Sistema di assistenza al parcheggio; Sistema di controllo della velocità di crociera; Sicurezza pre-crash; Trailer; Pulizia dei fari; Allestimento della mostra; Tergicristalli con sensore pioggia; Sistema di memoria della posizione del conducente; Sistema di chiusura elettrico. |
| 15 | S/ROOF | 25 | Tetto apribile |
| 16 | PORTA DESTRA | 20 | Alzacristalli elettrici |
| 17 | MIR | 15 | Specchio della centralina;
Specchietti retrovisori esterni defangati. |
| 18 | RR PORTA DESTRA | 20 | Alzacristalli elettrici |
| 19 | PORTA RR LH | 20 | Alzacristalli elettrici |
| 20 | PORTA FR DESTRA | 20 | Alzacristalli elettrici |
| 21 | RR FOG | 7,5 | Fendinebbia posteriore |
| 22 | A / C | 7,5 | Sistema di condizionamento dell’aria |
| 23 | AM1 | 5 | Nessun circuito |
| 24 | IT e TE | 15 | Controllo dell’inclinazione e del telescopio |
| 25 | FR P/SEDILE DESTRO | 30 | Sedia elettrica |
| 26 | USCITA PWR | 15 | Presa di corrente |
| 27 | OBD | 7,5 | Diagnostica di bordo |
| 28 | PSB | 30 | Sicurezza pre-crash |
| 29 | PORTA N. 1 | 25 | ECU |
| 30 | FR P/SEDILE SX | 30 | Sedia elettrica |
| 31 | INVERTER | 15 | Inverter |
Scatola portafusibili sotto il cruscotto (tipo B)
| No. | Amp [A] | Descrizione | |
| 1 | RSF LH | 30 | Nessun circuito |
| 2 | B/DR CLSR RH | 30 | Chiusura della porta posteriore |
| 3 | B/DR CLSR LH | 30 | Chiusura della porta posteriore |
| 4 | RSF RH | 30 | Nessun circuito |
| 5 | PORTA DL | 15 | Sistema a doppio bloccaggio |
| 6 | AHC-B | 20 | AHC su 4 ruote |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Nessun circuito |
| 9 | AHC-B NO.2 | 10 | AHC su 4 ruote |
| 10 | ECU-IG NO.4 | 5 | VGRS, quattro ruote AHC |
| 11 | VENTILATORE SEDILE-A/C | 10 | I fan |
| 12 | SEAT-HTR | 20 | Scaldasedili |
| 13 | AFS | 5 | Nessun circuito |
| 14 | ECU-IG NO.3 | 5 | Livellamento automatico della testa LP |
| 15 | STRG HTR | 10 | Sistema di sterzo riscaldato |
| 16 | TV | 10 | Unità multi-display |
