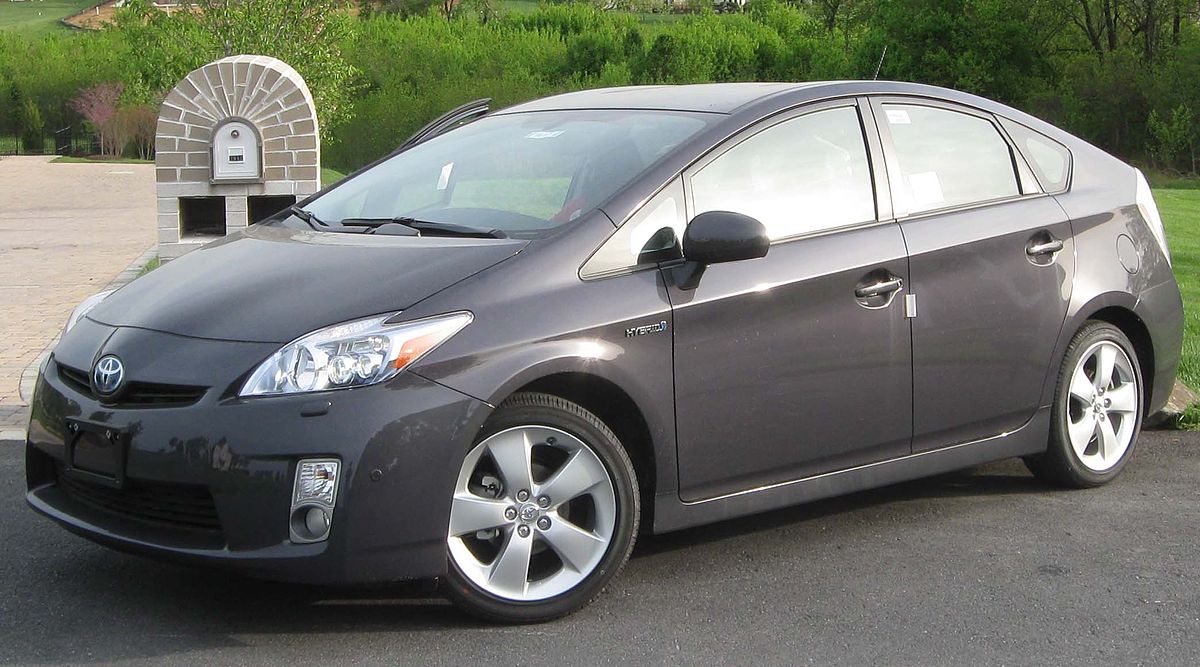

Toyota Prius XW30 (2010) – scatola dei fusibili
Toyota Prius XW30 (2010) – Schema della scatola dei fusibili
Anno di fabbricazione: 2010.
Fusibile dell’accendino (presa elettrica) su Toyota Prius XW20 (2004-2007). Il fusibile 3 si trova nella scatola dei fusibili sul cruscotto di sinistra.
Scatola dei fusibili nel vano motore
| Fusibile | Amp [A] | Descrizione | |
| 1 | HTR | 50 | Sistema di condizionamento dell’aria |
| 2 | RDI | 30 | Ventole di raffreddamento elettriche |
| 3 | CDS | 30 | Ventole di raffreddamento elettriche |
| 4 | S-CORNICE | 10 | Nessun circuito |
| 5 | ENG W / P | 30 | Sistema di raffreddamento |
| 6 | ABS PRINCIPALE N. 2 | 7,5 | Sistema di prevenzione del bloccaggio delle ruote |
| 7 | H-LP CLN | 30 | Pulizia dei fari |
| 8 | AMP | 30 | Sistema di diffusione sonora |
| 9 | IGCT | 30 | PCU, IGCT n. 2, IGCT n. 3 |
| 10 | DC / DC-S | 5 | Inverter e convertitori |
| 11 | P CON MAIN | 7,5 | Sistema di controllo del parcheggio, trasmissione |
| 12 | AM2 | 7,5 | Finestrini a comando elettrico |
| 13 | ECU-B2 | 7,5 | Sistema di chiavi intelligenti |
| 14 | MAGGIO- VENERDI’ | 10 | Nessun circuito |
| 15 | ECU-B3 | 10 | Sistema di condizionamento dell’aria |
| 16 | TURN & HAZ | 10 | Accensione delle luci di segnalazione |
| 17 | ETCS | 10 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 18 | ABS PRINCIPALE N. 1 | 20 | Sistema di prevenzione del bloccaggio delle ruote |
| 19 | P / I 2 | 40 | Sistema di controllo del parcheggio;
Corno; Faro destro (anabbagliante); Proiettore sinistro (anabbagliante); Luci di retromarcia. |
| 20 | ABS MTR 1 | 30 | Sistema di prevenzione del bloccaggio delle ruote |
| 21 | ABS MTR 2 | 30 | Sistema di prevenzione del bloccaggio delle ruote |
| 22 | H-LP HI MAIN | 20 | H-LP HI RH, H-LP HI LH,
Interruttore dei fari; Sistema di luci diurne. |
| 23 | P / I 1 | 60 | IG2, EFI PRINCIPALE, VENTOLA BAT |
| 24 | EPS | 60 | Servosterzo elettrico |
| 25 | PCU | 10 | Inverter e convertitori |
| 26 | IGCT N.2 | 10 | Sistema ibrido;
Sistema di controllo del parcheggio; Alzacristalli elettrici; Inverter e convertitore. |
| 27 | MIR HTR | 10 | Specchietti retrovisori esterni defangati |
| 28 | RAD N. 1 | 15 | Sistema audio;
Sistema di navigazione. |
| 29 | CUPOLA | 10 | Luce supplementare della porta, la
L’illuminazione personale, la illuminazione interna, il illuminazione del piede anteriore; Luci di cortesia; Specchio retrovisore interno; Meccanismo di apertura della porta del garage; Servosterzo elettrico. |
| 30 | ECU-B | 7,5 | Sistema di chiavi intelligenti;
Sistema di comunicazione multiplex; Luci personali; Indicatori e manometri. |
| 31 | H-LP LH HI | 10 | Faro sinistro (abbagliante) |
| 32 | H-LP RH HI | 10 | Proiettore (abbagliante) |
| 33 | EFI NO.2 | 10 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 34 | IGCT N.3 | 10 | Sistema di raffreddamento |
| 35 | RICAMBI | 30 | Fusibile di riserva |
| 36 | RICAMBI | 15 | Fusibile di riserva |
| 37 | RICAMBI | 7,5 | Fusibile di ricambio |
| 38 | EFI PRINCIPALE | 20 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Sistema di raffreddamento; EFI n. 2. |
| 39 | VENTOLA BATT | 10 | Ventola di raffreddamento della batteria |
| 40 | IG2 | 20 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; MET; IGN; Sistema di gestione dell’energia. |
Pannello strumenti a sinistra
| Fusibile | Amp [A] | Descrizione | |
| 1 | CIG | 15 | Prese elettriche |
| 2 | ECU-ACC | 15 | Sistema di comunicazione multiplex;
Specchietti retrovisori esterni; Sistema di assistenza alla guida; Sistema audio; Sistema di navigazione. |
| 3 | USCITA PWR | 15 | Prese di corrente |
| 4 | SEAT HTR FR | 10 | Scaldasedili |
| 5 | SEAT HTR FL | 10 | Scaldasedili |
| 6 | PORTA N. 1 | 25 | Sistema di chiusura elettrico |
| 7 | PSB | 30 | Sistema pre-collisione |
| 8 | SEDILE A ROTELLE FR | 30 | Supporto lombare dei sedili anteriori |
| 9 | BLOCCO DBL | 25 | Controllo dell’inclinazione e del telescopio |
| 10 | FR FOG | 7,5 | Fari fendinebbia anteriori |
| 11 | SEDILE DEL PWR FL | 30 | Supporto lombare dei sedili anteriori |
| 12 | OBD | 7,5 | Sistema di diagnostica di bordo |
| 13 | RR FOG | 7,5 | Nessun circuito |
| 14 | STOP | 10 | Semafori;
Luce di arresto montata in altezza; Sistema frenante; Sistema di assistenza alla guida. |
| 15 | P FR PORTA | 25 | Alzacristalli elettrici |
| 16 | D FR PORTA | 25 | Finestrini a comando elettrico |
| 17 | PORTA RR | 25 | Alzacristalli elettrici |
| 18 | PORTA RL | 25 | Alzacristalli elettrici |
| 19 | S/ROOF | 30 | Tetto apribile elettrico |
| 20 | ECU-IG NO.1 | 10 | Ventole di raffreddamento elettriche;
Sistema di comunicazione multiplex. |
| 21 | ECU-IG NO.2 | 10 | Sistema di assistenza alla guida;
Sistema pre-collisione; Sistema LKA; Specchio retrovisore interno; Meccanismo di apertura della porta del garage; Sensore di deflessione direzionale e G; Sistema frenante; Servosterzo elettrico; Sistema di navigazione; Tetto apribile elettrico; Sistema di segnalazione della pressione degli pneumatici; Pretensionatori delle cinture di sicurezza; Sistema audio, luci di emergenza; Indicatori di direzione; Tergicristalli; Pulizia dei fari. |
| 22 | GOMMA | 10 | Sistema di livellamento dei fari;
Spia della cintura di sicurezza cintura di sicurezza del passeggero anteriore; Calibri e indicatori |
| 23 | A / C | 10 | Impianto di climatizzazione;
Sistema di ventilazione solare; Sistema di climatizzazione a distanza. |
| 24 | LAVATRICE | 15 | Lavacristalli |
| 25 | RR WIP | 20 | Tergicristallo e lavavetri posteriore |
| 26 | WIP | 30 | Pulitori |
| 27 | MET | 7,5 | Contatori e indicatori |
| 28 | IGN | 10 | Sistema frenante;
Sistema di assistenza alla guida; Sistema di iniezione multiporta; Sistema di iniezione sequenziale multiporta; Sistema airbag SRS; Sensore di rilevamento del passeggero; Alzacristalli elettrici; Chiave intelligente. |
| 29 | PANNELLO | 10 | Impianto di climatizzazione;
Luci di emergenza; Riscaldatori per sedili; Trasmissione; Interruttore di posizione “P”; Sistema di navigazione; Sistema di ventilazione solare; Sistema di climatizzazione a distanza; Sistema avanzato di assistenza al parcheggio; Pulizia dei fari; Spia della cintura di sicurezza cintura di sicurezza del passeggero anteriore; Sistema di livellamento dei fari; Illuminazione del vano portaoggetti; Orologio; Sistema audio. |
| 30 | CODA | 10 | Sistema di livellamento dei fari;
Luci di parcheggio; Luci posteriori; Illuminazione della targa; Fendinebbia anteriori; Luci di ingombro laterali. |
