Toyota Verso (2009-2011) – Scatola dei fusibili

Toyota Verso (2009-2011) - Scatola dei fusibili
  • Ottobre 24th, 2023
  • Marco
  • Nessun commento

Toyota Verso (2009-2011) – Scatola dei fusibili Schema della scatola dei fusibili

Anno di fabbricazione: 2009, 2010, 2011.

Fusibile dell’accendino (presa) su Toyota Verso (2009-2011). È il fusibile 2 e 7 nella scatola dei fusibili del quadro strumenti (tipo A).

Scatola dei fusibili nel vano motore

Toyota Verso – fusibili – vano motore
No. Amp [A] Descrizione
1 H-LP CLN 30 Pulitore per fari
2 VENTILATORE RDI 40 Ventola di raffreddamento elettrica
3 VENTILATORE CDS 30 Ventola di raffreddamento elettrica * 1
4 ABS NO.1 50 Sistema frenante antibloccaggio, VSC +
Pubblicità
5 HTR 50 Sistema di condizionamento dell’aria
6 ALT 120 * 2 Sistema di ricarica, RDI FAN, CDS FAN,

H-LP CLN, FUEL OPN, ABS NO.1,

ABS NO.2, FR DEICER, HTR,

STV HTR, PRESA DI CORRENTE, HTR SUB N.1,

HTR SUB N.2, HTR SUB N.3, ECU-IG N.2,

HTR-IG, TERGICRISTALLO, TERGICRISTALLO RR,

RONDELLA, ECU-IG N.1, ECU-IG N.3,

SEDILE HTR, AM1, PORTA,

STOP, PORTA POSTERIORE, ALIMENTAZIONE,

PORTA RR, PORTA RL, OBD,

ACC-B, RR NEBBIA, FR NEBBIA, DEF,

CODA, PANNELLO.
140 * 1
7 EPS 80 Servosterzo elettrico
8 GLOW*1 80 Sistema di illuminazione del motore
9 P-SISTEMA * 2 30 Sistema VALVEMATIC
10 P/I 50 EFI PRINCIPALE, TROMBA, IG2, EDU
11 H-LP PRINCIPALE 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI.
12 E-PKB 30 Nessun circuito
13 RICAMBI 10 Fusibile di ricambio
14 RICAMBI 30 Fusibile di ricambio
15 RICAMBI 20 Fusibile di ricambio
16 AMP 30 Nessun circuito
17 PORTA N.2 25 ECU
18 ECU-B2 10 Sistema intelligente di ingresso e messa in servizio;

Impianto di climatizzazione;

Alzacristalli elettrici.
19 ECU-B 10 Contatori e contatori;

Corpo principale della centralina;

Sensore di torsione;

Doppio sistema di chiusura;

Telecomando senza fili;

Sistema di ingresso e di azionamento intelligente.
20 RAD N. 1 15 Sistema di diffusione sonora
21 CUPOLA 10 Illuminazione del bagagliaio;

Luci dello specchio;

Spia dell’interruttore del motore;

Plafoniera della porta d’ingresso;

Illuminazione personale, interna;

Illuminazione personale;

Illuminazione dei piedi.
22 AM2 NO.2 7,5 Sistema di avviamento
23 ALT-S 7,5 Nessun circuito
Pubblicità
24 TURN-HAZ 10 Indicazioni;

Luci di emergenza.
25 ETCS * 2 10 Sistema di controllo elettronico dell’acceleratore
26 AM2 30 Sistema di avviamento
27 A / F * 1 20 Sistema di scarico
28 BLOCCO STRG 20 Sistema di bloccaggio del volante
29 IGT / INJ * 2 15 Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta;

Sistema di accensione
30 EDU * 1 20 Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta.
31 EFI PRINCIPALE 20 * 2 Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta;

Cambio automatico * 3;

FEI n. 1, FEI n. 2, FEI n. 3. 3 * 3.
30 * 1
32 CORNO 15 Corno
33 IG2 15 IGN, METRO
34 HTR SUB NO.1 30 Sistema di condizionamento dell’aria
35 HTR SUB NO.2 30 Sistema di condizionamento dell’aria
36 HTR SUB NO.3 30 Sistema di condizionamento dell’aria
37 PWR SEDILE SX 30 Nessun circuito
Pubblicità
38 USCITA PWR 15 Presa di corrente
39 PSB 30 Nessun circuito
40 CARBURANTE OPN 10 Nessun circuito
41 FR DEICER 20 Nessun circuito
42 ABS NO.2 30 Sistema frenante antibloccaggio;

VSC +.
43 STV HTR * 1 25 Riscaldatore elettrico
44 EFI NO.3 * 3 7,5 Cambio automatico
45 IG2 N. 2 7,5 Sistema di avviamento
46 EFI NO.2 10 Sistema di aspirazione;

Misuratore di portata d’aria;

Sistema di scarico.
47 EFI NO.1 10 Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta;

Misuratore di portata d’aria;

Sistema di scarico * 1.
48 H-LP RH HI 10 Proiettore (abbagliante)
49 H-LP LH HI 10 Faro sinistro (abbagliante)
50 H-LP RH LO 15 * 4 Luci di scarico a destra (anabbaglianti)
10 * 5 Proiettore (anabbagliante)
51 H-LP LH LO 15 * 4 Fari a scarica sinistra (anabbaglianti)
10 * 5 Faro sinistro (anabbagliante)
LEGGI  Toyota Prius (XW30) (2009-2015) - scatola fusibili e relè

*1: Veicoli con motore diesel

* 2: Veicoli con motore a benzina

* 3: Veicoli con motore diesel e cambio automatico

* 4: Veicoli con lampade a scarica

* 5: Veicoli con fari alogeni

Scatola dei fusibili sotto il cruscotto (tipo A)

Toyota Verso – Fusibili – quadro strumenti (tipo A)
No. Amp [A] Descrizione
1 CODA 10 Luci di posizione anteriori;

Luci posteriori;

Illuminazione della targa;

Fendinebbia posteriore;

Fendinebbia anteriori;

Regolazione manuale dei fari;

Luci del quadro strumenti.
2 PANNELLO 7,5 Interruttore dell’aria condizionata;

Sistema audio;

Illuminazione della leva del cambio Multidrive o

cambio automatico;

Illuminazione supplementare del box;

Sistema di attivazione e disattivazione manuale degli airbag;

Luci di emergenza;

Accendino;

Interruttore per la pulizia dei fari;

Manopola di regolazione dei fari;

Interruttore al volante;

Interruttore VSC OFF;

Interruttore del riscaldamento dei sedili;

Interruttore “SPORT”;

Controller del sensore di assistenza al parcheggio Toyota;

Interruttore del sensore di assistenza al parcheggio Toyota.
3 ECU-IG NO.3 10 Tetto panoramico;

Specchio retrovisore interno con funzione

funzione antiriflesso automatica;

Sistema intelligente di ingresso e decollo;

Sistema audio.
Pubblicità
4 PORTA 20 Alzacristalli elettrici (lato passeggero)
5 PORTA RL 20 Alzacristalli elettrici (posteriore sinistro)
6 PORTA RR 20 Alzacristalli elettrici (posteriore destro)
7 CIG 15 Più leggero
8 ACC 7,5 Sistema di blocco del cambio;

Sistema audio;

ECU;

Presa elettrica.
9 MIR HTR 10 Specchietti retrovisori esterni defangati
10 RR FOG 7,5 Fendinebbia posteriore
11 IGN 7,5 Sistema di blocco del volante;

Sistema airbag SRS;

Sistema di iniezione multiporta;

Sistema di iniezione sequenziale multiporta;

Cambio automatico * 1;

Sistema di partenza.
12 METRO 7,5 Contatori e misuratori
13 SEAT HTR*2 15 Scaldasedili
14 HTR-IG 10 Sistema di condizionamento dell’aria
15 TIRANTE 25 Tergicristalli;

Tergicristalli con sensore pioggia
16 TIRANTE RR 15 Tergicristallo posteriore
17 LAVATRICE 15 Lavacristalli;

Lavavetri posteriore.
18 ECU-IG NO.1 10 ECU del corpo principale;

Ventole di raffreddamento elettriche;

Sistema di chiusura del cambio;

Sistema di blocco anti-spostamento;

Sensore di torsione;

VSC +;

Pulizia dei fari;

Interruttore SEQUENZIALE;

Sistema di livellamento automatico dei fari;

Servosterzo elettrico.
19 ECU-IG NO.2 10 Luci di emergenza;

Sistema di ricarica;

Luci di emergenza;

Defangatore del lunotto;

Spia della cintura di sicurezza

cintura di sicurezza del passeggero anteriore;

Indicatore “AIRBAG PASSEGGERO”;

Impianto di climatizzazione;

Indicatore del sensore di assistenza al parcheggio Toyota;

Interruttore del sensore di assistenza al parcheggio Toyota.
20 OBD 7,5 Sistema di diagnostica di bordo
21 STOP 10 Semafori;

Luce di arresto montata in altezza;

Sistema frenante antibloccaggio;

VSC +;

Sistema di blocco del cambio;

Sistema di avvio.
22 TETTUCCIO PARASOLE 20 Diffusore del tetto panoramico
23 PORTA 25 Sistema di chiusura elettrico
24 ACC-B 25 CIG, ACC
25 FR FOG 15 Fari fendinebbia anteriori
26 AM1 7,5 Sistema di avviamento, ACC, CIG,

ECU-IG No. 2, HTR-IG, WIPER,

RR TERGICRISTALLO, LAVACRISTALLO,

ECU-IG n. 1, ECU-IG n. 3.
LEGGI  Toyota Prius XW20 (2008-2009) - scatola dei fusibili

* 1: Veicoli con motore diesel e cambio automatico.

* 2: Veicoli con riscaldamento dei sedili

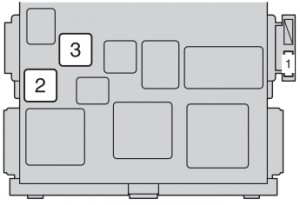

Scatola dei fusibili sotto il cruscotto (tipo B)

Toyota Verso – fusibili – quadro strumenti tipo B
No. Amp [A] Descrizione
1 TIRANTE N. 2 7,5 Sistema di ricarica;

Sistema di assistenza alla guida ECU.
2 DEF 30 Defangatore del lunotto;

MIR HTR.
3 POTENZA 30 Alzacristalli elettrici

(lato conducente).
