Volvo XC90 (2011) – scatola dei fusibili
Volvo XC90 (2011) – Schema della scatola dei fusibili
Anno di fabbricazione: 2011.
Fusibili Fusibili (prese di corrente) nella Volvo XC90 è il fusibile n. 11 (prese a 12 volt – sedili anteriori e posteriori) nella scatola dei fusibili sotto il volante e il fusibile n. 8 (presa a 12 volt nel bagagliaio) nella scatola dei fusibili nel bagagliaio.
Posizione della scatola dei fusibili
1) Scatola dei relè/fusibili nel vano motore sul lato destro.
2) Scatola dei fusibili nell’abitacolo, sotto il volante
Questa scatola dei fusibili si trova dietro il coperchio di plastica sotto il quadro strumenti.
3) Scatola dei fusibili nell’abitacolo, sul bordo del cruscotto
I fusibili si trovano all’interno del pannello di accesso, sul bordo del cruscotto, sul lato del conducente.
4) Scatola portafusibili nel vano di carico
Questi fusibili nel vano di carico si trovano dietro il pannello sul lato del conducente del vano di carico.

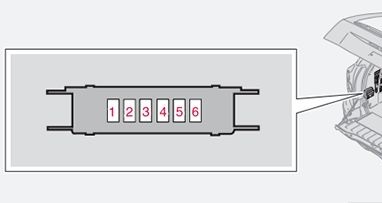

5) Scatola dei fusibili ausiliari nel vano di carico (XC90 Executive)
Fusibili nel vano motore
| No. | Descrizione | Ampere [A] |
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Lavafari | 35 |
| 4 | – | – |
| 5 | Luci aggiuntive * | 35 |
| 6 | Relè di avvio | 25 |
| 7 | Pulitori | 15 |
| 8 | Pompa del carburante | 15 |
| 9 | Modulo di controllo della trasmissione (V8 e 6 cilindri) | 15 |
| 10 | Bobine di accensione;
Modulo di controllo del motore. |
20 |
| 11 | Sensore dell’acceleratore;
Compressore dell’aria condizionata; Ventola dell’alloggiamento elettronica. |
10 |
| 12 | Modulo di controllo del motore;
Iniettori del carburante; Sensore del flusso d’aria di massa. |
15 |
| 13 | Controllo dello starter (V8);
Attuatore del collettore di aspirazione (6 cilindri). |
10 |
| 14 | Sensore di ossigeno riscaldato | 20 |
| 15 | Ventilazione del carter;
Valvole a solenoide; Collegamento all’aria condizionata; Diagnostica delle perdite; Modulo di controllo motore (V8, 6 cilindri); Sensore di flusso d’aria (V8). |
15 |
| 16 | Proiettore anabbagliante lato conducente | 20 |
| 17 | Fari anabbaglianti lato passeggero | 20 |
| 18 | – | – |
| 19 | Alimentazione per modulo di controllo motore, relè motore | 5 |
| 20 | Luci di parcheggio | 15 |
| 21 | Pompa per vuoto | 20 |
Fusibili in cabina sul bordo del cruscotto
I fusibili si trovano all’interno del pannello di accesso sul bordo del cruscotto, sul lato del conducente.
| No. | Descrizione | Ampere [A] |
| 1 | Soffiante – sistema di riscaldamento | 30 |
| 2 | Amplificatore di suono* | 30 |
| 3 | Sedile conducente elettrico * | 25 |
| 4 | Sedile passeggero elettrico * | 25 |
| 5 | Porta del conducente – chiusura centralizzata, alzacristalli elettrici, specchietto retrovisore esterno | 25 |
| 6 | Porta passeggero anteriore – chiusura centralizzata, alzacristalli elettrici, specchietto retrovisore esterno | 25 |
| 7 | – | – |
| 8 | Radio;
Lettore CD; Intrattenimento sul sedile posteriore (RSE) *. |
15 |
| 9 | Sistema di navigazione Volvo *;
Radio satellitare SiriusXM™ *. |
10 |
| 10 | Diagnostica di bordo;
Interruttore della luce; Sensore dell’angolo di sterzata; Modulo volante. |
5 |
| 11 | Accensione;
SRS; Modulo di controllo motore (V8, 6 cilindri); Immobilizzatore; Modulo di controllo della trasmissione (V8, 6 cilindri). |
7,5 |
| 12 | Illuminazione a soffitto;
Modulo di controllo elettronico superiore. |
10 |
| 13 | Tetto apribile * | 15 |
| 14 | Kit vivavoce Bluetooth per auto | 5 |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |

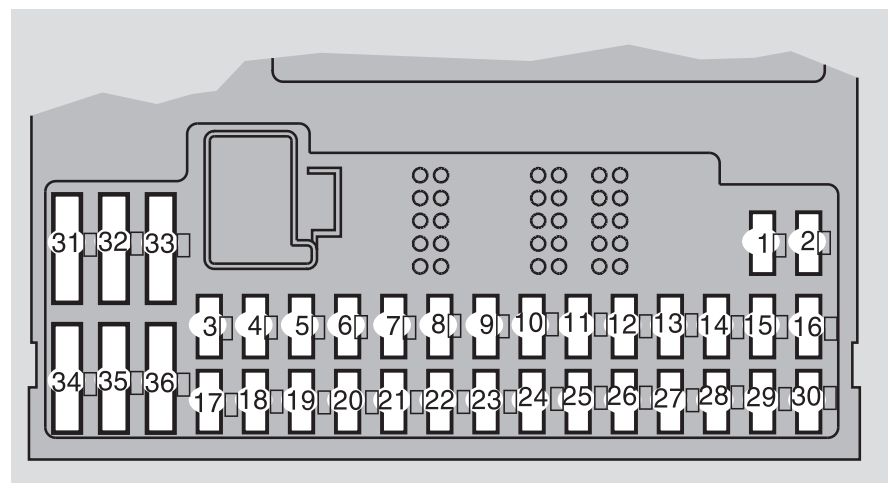

Scatola dei fusibili nell’abitacolo, dietro il coperchio di plastica, lato conducente
Questa scatola dei fusibili si trova dietro il coperchio di plastica sotto il volante.
| No. | Descrizione | Ampere [A] |
| 1 | Sedile passeggero riscaldato * | 15 |
| 2 | Sedile del conducente riscaldato * | 15 |
| 3 | Corno | 15 |
| 4 | – | – |
| 5 | Sistema audio | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Sirena d’allarme * | 5 |
| 9 | Alimentazione dell’interruttore della luce del freno | 5 |
| 10 | Cruscotto;
Impianto di climatizzazione; Sedile del conducente ad azionamento elettrico; Sensore di peso del passeggero. |
10 |
| 11 | Prese da 12 V – sedili anteriori e posteriori;
Frigorifero * (XC90 Executive). |
15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | ABS, DSTC | 5 |
| 16 | Servosterzo;
Luci di svolta attive *. |
10 |
| 17 | Fendinebbia anteriore sul lato del conducente * | 7,5 |
| 18 | Fendinebbia anteriore sul lato passeggero * | 7,5 |
| 19 | – | – |
| 20 | Pompa del refrigerante (V8) | 5 |
| 21 | Modulo di controllo del cambio 1 | 10 |
| 22 | Abbaglianti lato guida 1 | 10 |
| 23 | Luci di marcia sul lato passeggero | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Sedile passeggero elettrico * | 5 |
| 29 | – | – |
| 30 | Sistema di informazione sui punti ciechi * | 5 |
| 31 | – | – |
| 32 | – | – |
| 33 | Pompa per vuoto | 20 |
| 34 | Pompa – lavavetro e lunotto | 15 |
| 35 | – | – |
| 36 | – | – |

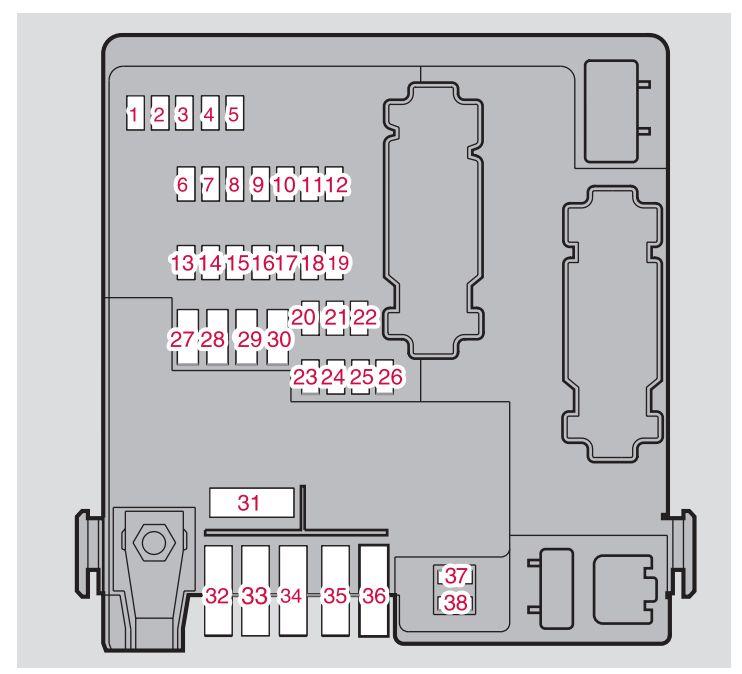

Fusibili nel bagagliaio
I fusibili del vano di carico si trovano dietro il pannello sul lato del conducente del vano di carico.
| No. | Descrizione | Ampere [A] |
| 1 | Luci di supporto | 10 |
| 2 | Luci di parcheggio;
Fendinebbia; Illuminazione del vano di carico; Illuminazione della targa; Diodi delle luci dei freni. |
20 |
| 3 | Accessori | 15 |
| 4 | – | – |
| 5 | Modulo elettronico posteriore | 10 |
| 6 | Sistema di intrattenimento posteriore (accessori) | 7,5 |
| 7 | Sistema di intrattenimento posteriore (accessori) | 15 |
| 8 | Presa da 12 V nel bagagliaio | 15 |
| 9 | Porta lato passeggero posteriore – sollevamento del vetro, funzione di disattivazione del vetro | 20 |
| 10 | Porta posteriore lato guida – sollevamento vetro, funzione di disattivazione vetro | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Subwoofer *;
Climatizzatore posteriore *. |
15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Accessori audio | 5 |
| 18 | – | – |
| 19 | Tergicristallo posteriore | 15 |
| 20 | Cablaggio del rimorchio (15 fili) *. | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Assistente al parcheggio | 7,5 |
| 24 | – | – |
| 25 | – | – |
| 26 | Assistente al parcheggio * | 5 |
| 27 | Fusibile principale: cablaggio del rimorchio, assistenza al parcheggio, trazione integrale | 30 |
| 28 | Sistema di chiusura centralizzata | 15 |
| 29 | Illuminazione del rimorchio sul lato del conducente: luci di parcheggio, indicatori di direzione *. | 25 |
| 30 | Illuminazione lato passeggero del rimorchio: luce freno, retronebbia, indicatore di direzione *. | 25 |
| 31 | Fusibile principale: fusibili 37 e 38 | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Lunotto termico | 20 |
| 38 | Lunotto termico | 20 |
Fusibili supplementari nel bagagliaio (XC90 Executive *)
I fusibili del vano di carico si trovano dietro il pannello sul lato del conducente del vano di carico.
| No. | Descrizione | Ampere [A] |
| 1 | Relè del riscaldamento dei sedili posteriori e del massaggio dei sedili anteriori | 5 |
| 2 | Riscaldatore del sedile posteriore, lato guida | 15 |
| 3 | Riscaldatore del sedile posteriore, lato passeggero | 15 |
| 4 | Ventilazione/massaggio dei sedili anteriori | 10 |
| 5 | – | – |
| 6 | – | – |
