Audi Q7 4M (2016-2020…) – scatola dei fusibili
Audi Q7 4M (2016-2020…) – Schema della scatola dei fusibili
Anno di fabbricazione: 2016, 2017, 2018, 2019, 2020.
Posizione della scatola dei fusibili
Vano passeggeri
Nella cabina sono presenti due blocchi di fusibili:

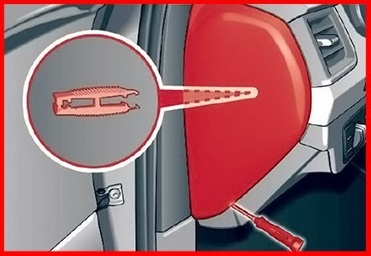

Il primo si trova sul lato sinistro della cabina di pilotaggio.

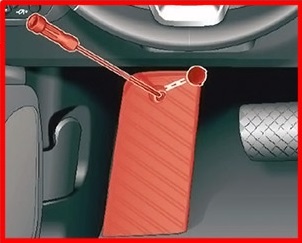

Il secondo si trova nel poggiapiedi del conducente nei veicoli con il volante sul lato sinistro o dietro la copertura nello spazio per le gambe del passeggero anteriore nei veicoli con il volante sul lato destro.
Stivale
Si trova dietro il pannello del pavimento sul lato sinistro del vano posteriore.
Schemi della scatola dei fusibili
2016, 2017, 2018 i 2019

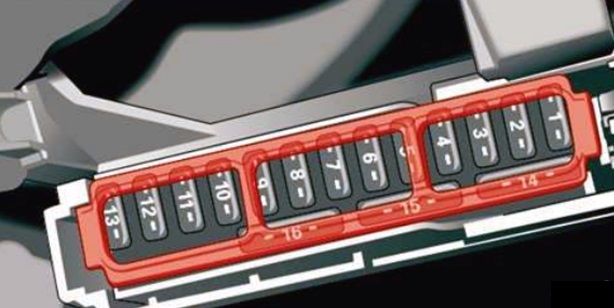

Pannello dei fusibili del pozzetto
Assegnazione dei fusibili sul lato sinistro del quadro strumenti (2016-2019)
| No. | Descrizione |
|---|---|
| 2 | Telefono |
| 4 | Schermata principale |
| 5 | Interfaccia musicale Audi;
Porta di ricarica USB. |
| 6 | Comandi del climatizzatore anteriore |
| 7 | Blocco del piantone dello sterzo |
| 8 | Display del sistema di infotainment |
| 9 | Quadro strumenti |
| 10 | Unità di informazione e intrattenimento |
| 11 | 2016-2018:
Interruttore della luce; 2019: Interruttore della luce; Pannello interruttori. |
| 12 | Elettronica del piantone dello sterzo |
| 14 | Sistema di informazione e intrattenimento |
| 15 | Regolazione del piantone del servosterzo |
| 16 | Riscaldamento del volante |

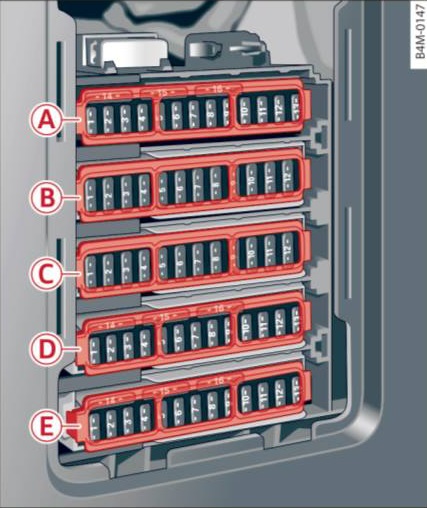

Pannello dei fusibili a pedale
Traffico a sinistra
Guida a destra
Assegnazione dei fusibili nel vano gambe del conducente/passeggero anteriore (2016-2019)
| No. | Descrizione |
|---|---|
| Pannello dei fusibili A (marrone) | |
| A2 | Sensore del flusso d’aria di massa;
Regolazione dell’albero a camme; Pompa di raffreddamento dell’aria di sovralimentazione. |
| A3 | 2016-2018:
Porte di scarico; Iniettori del carburante; Ingresso del radiatore; 2019: Iniettori del carburante; Riscaldatore dell’alloggiamento dell’albero a gomiti. |
| A4 | 2016-2018:
Pompa per vuoto; Pompa dell’acqua calda; Sensore di particolato; Sensore di biodiesel; 2019: Pompa per vuoto; Pompa dell’acqua calda; Porta di scarico; Sensore di ozono. |
| A5 | Sensore luce freno |
| A6 | Valvole del motore;
Regolazione dell’albero a camme. |
| A7 | 2016-2018:
Sensore di ossigeno riscaldato; Sensore del flusso d’aria di massa; 2019: Sensori di ossigeno riscaldati. |
| A8 | 2016-2018:
Pompa dell’acqua; Pompa ad alta pressione; Valvola di controllo dell’alta pressione; 2019: Pompa dell’acqua. |
| A9 | Pompa dell’acqua calda |
| A10 | Sensore di pressione dell’olio;
Sensore di temperatura dell’olio. |
| A11 | Sensore di posizione del pedale della frizione |
| A12 | Valvole del motore |
| A13 | Ventola del radiatore |
| A14 | Iniettori del carburante |
| A15 | 2016-2018:
Bobine di accensione; 2019: Bobine di accensione; Sensori di ossigeno riscaldati. |
| A16 | Pompa del carburante |
| Pannello dei fusibili B (rosso) | |
| B1 | Bobine di accensione |
| B2 | Valvole del motore |
| B5 | Supporto motore |
| B6 | 2016-2018:
Non utilizzati; 2019: Sistema di chiamata di emergenza |
| B7 | Cruscotto |
| B8 | Impianto di climatizzazione (soffiante) |
| B10 | 2016-2018:
Non utilizzati; 2019: Controllo dinamico. |
| Pannello dei fusibili C (nero) | |
| C1 | Riscaldamento dei sedili anteriori |
| C2 | Pulitori |
| C3 | Elettronica del faro sinistro |
| C4 | Tetto panoramico in vetro |
| C5 | Modulo di controllo della porta anteriore sinistra |
| C6 | Prese di corrente |
| C7 | Modulo di controllo della porta posteriore destra |
| C9 | Elettronica del faro destro |
| C10 | Lavacristalli;
Lavafari. |
| C11 | Modulo di controllo della porta posteriore sinistra |
| Pannello dei fusibili D (marrone) | |
| D1 | Ventilazione del sedile;
Riscaldamento dei sedili; Specchio retrovisore; Impianto di climatizzazione; Comandi del sistema di climatizzazione posteriore. |
| D2 | Gateway;
Sistema di controllo del clima. |
| D3 | 2016-2018:
Attuatore acustico; Regolazione del suono dello scarico; 2019: Non utilizzato |
| D4 | Valvola di riscaldamento della trasmissione |
| D5 | Avvio del motore |
| D8 | Assistente per la visione notturna;
HomeLink (apriporta del garage). |
| D9 | Controllo adattivo della velocità di crociera |
| D11 | Videocamera |
| D12 | Faro LED Matrix e faro LED destro |
| D13 | Faro LED a matrice e faro LED a sinistra |
| D14 | Tergicristallo posteriore |
| D16 | 2016-2018:
Non utilizzati; 2019: Predisposizione per l’intrattenimento dei sedili posteriori |
| Pannello fusibili E (rosso) | |
| E1 | Sistema di allarme antifurto |
| E2 | Modulo di controllo del motore |
| E3 | Supporto lombare |
| E 4 | Meccanismo di selezione automatica della trasmissione |
| E5 | Corno |
| E6 | Freno di stazionamento elettromeccanico |
| E7 | Modulo di controllo del cancello |
| E8 | Illuminazione del rivestimento interno |
| E10 | Modulo di controllo airbag |
| E11 | Controllo elettronico della stabilità (ESC) |
| E12 | Connettore diagnostico;
Sensore di luce e pioggia. |
| E13 | Sistema di controllo del clima |
| E14 | Modulo di controllo della porta anteriore destra |
| E15 | Compressore aria condizionata |
Scatola dei fusibili del vano bagagli
Distribuzione dei fusibili del vano bagagli (2016-2019)
| No. | Descrizione |
|---|---|
| Pannello dei fusibili A (nero) | |
| A5 | Sospensione pneumatica |
| A6 | Cambio automatico |
| A8 | Riscaldamento dei sedili posteriori |
| A9 | Luci posteriori sinistre |
| A10 | Pretensionatore della cintura di sicurezza a sinistra |
| A11 | Sistema di chiusura centralizzata |
| A12 | Portellone del bagagliaio elettrico |
| Pannello dei fusibili B (rosso) | |
| B1 | Comando del soffiatore posteriore |
| B2 | Amplificatore del suono |
| B3 | 2016-2018:
Riscaldamento dell’AdBlue; 2019: Non utilizzati. |
| B4 | Pannello di controllo del climatizzatore posteriore |
| B5 | Gancio di traino (luce destra) |
| B7 | 2016-2018:
Gancio di traino; 2019: Non utilizzato |
| B8 | Gancio di traino (luce sinistra) |
| B9 | Gancio di traino (presa) |
| B10 | Differenziale sportivo |
| B11 | 2016-2018:
Riscaldamento dell’AdBlue; 2019: Non utilizzato |
| B12 | Sedili della terza fila |
| Pannello dei fusibili C (marrone) | |
| C2 | Telefono |
| C3 | Supporto lombare |
| C4 | Assistenza laterale Audi |
| C5 | 2016-2018:
Non utilizzati; 2019: Predisposizione per l’intrattenimento dei sedili posteriori. |
| C7 | 2016-2018:
Non utilizzati; 2019: Apertura e avviamento del veicolo (NFC). |
| C8 | Modulo intelligente (serbatoio) |
| C9 | Lettore CD/DVD |
| C12 | HomeLink (apriporta del garage) |
| C13 | Telecamera di retromarcia;
Telecamere periferiche. |
| C14 | Luci posteriori a destra |
| C16 | Tenditore della cintura di sicurezza destra |
| Pannello dei fusibili D (rosso) | |
| D1-D16 | Non utilizzato |
2020
Pannello dei fusibili del pozzetto
Assegnazione dei fusibili sul lato sinistro del quadro strumenti (2020)
| No. | Descrizione |
|---|---|
| 2 | Cabina telefonica Audi |
| 3 | Impianto di climatizzazione;
Sistema aromatizzato; Sensore di particelle, ionizzatore. |
| 4 | Schermata principale |
| 5 | Interfaccia musicale Audi;
Prese USB. |
| 7 | Blocco del piantone dello sterzo |
| 8 | Display anteriore MMI |
| 9 | Quadro strumenti |
| 10 | MMI / lettore DVD |
| 11 | Interruttore della luce;
Interruttore a pannello. |
| 12 | Elettronica del piantone dello sterzo |
| 13 | Controllo del volume |
| 14 | Modulo di controllo del sistema di infotainment MMI |
| 15 | Regolazione del piantone dello sterzo |
| 16 | Riscaldamento del volante |
Pannello dei fusibili a pedale
Traffico a sinistra
Guida a destra
Assegnazione dei fusibili nel vano gambe del conducente/passeggero (2020)
| No. | Descrizione |
|---|---|
| Pannello dei fusibili A (marrone) | |
| A2 | Componenti del motore |
| A3 | Componenti del motore |
| A4 | Componenti del motore |
| A5 | Sensore luce freno |
| A6 | Componenti del motore |
| A7 | Componenti del motore |
| A8 | Componenti del motore |
| A9 | Componenti del motore |
| A10 | Sensore di pressione dell’olio;
Sensore di temperatura dell’olio. |
| A11 | Componenti del motore |
| A12 | Componenti del motore |
| A13 | Raffreddamento del motore |
| A14 | Modulo di controllo del motore |
| A15 | Sensori del motore |
| A16 | Pompa del carburante |
| Pannello dei fusibili B (rosso) | |
| B1 | Bobine di accensione |
| B3 | Riscaldamento ad alta tensione |
| B4 | Compressore |
| B5 | Supporto motore |
| B6 | Modulo di controllo del lavacristallo |
| B7 | Cruscotto |
| B8 | Impianto di climatizzazione;
Soffio d’aria fresca. |
| B9 | Modulo di controllo dei sistemi di assistenza alla guida |
| B10 | Sistema di chiamata di emergenza |
| B11 | Avvio del motore;
Frizione del motore elettrico. |
| B12 | Lampada frontale destra |
| Pannello dei fusibili C (nero) | |
| C1 | Riscaldamento dei sedili anteriori |
| C2 | Pulitori |
| C3 | Elettronica del faro sinistro |
| C4 | Tetto panoramico in vetro |
| C5 | Modulo di controllo della porta anteriore sinistra |
| C6 | Prese di corrente |
| C7 | Modulo di controllo della porta posteriore destra |
| C8 | Faro sinistro |
| C9 | Elettronica della luce destra |
| C10 | Lavacristalli;
Lavafari. |
| C11 | Modulo di controllo della porta posteriore sinistra |
| C12 | Riscaldatore di parcheggio |
| Pannello dei fusibili D (marrone) | |
| D1 | Ventilazione del sedile;
Elettronica di seduta; Specchio retrovisore; Pannello di controllo del climatizzatore posteriore; Connettore diagnostico. |
| D2 | Modulo di controllo del sistema elettrico del veicolo;
Modulo di controllo del cancello. |
| D3 | Regolazione del suono dell’attuatore e dello scarico |
| D4 | Valvola di raffreddamento del fluido della trasmissione |
| D5 | Avvio del motore;
Motore elettrico. |
| D8 | Assistente per la visione notturna;
Stabilizzazione attiva del rollio. |
| D9 | Assistente di guida adattativo;
Radar di prua. |
| D10 | Suono dall’esterno |
| D11 | Assistenza agli incroci;
Sistemi di assistenza alla guida. |
| D12 | Lampada frontale destra |
| D13 | Faro sinistro |
| D16 | Preparazione per l’intrattenimento dei sedili posteriori |
| Pannello fusibili E (rosso) | |
| E1 | Sistema di allarme antifurto |
| E2 | Modulo di controllo del motore |
| E3 | Elettronica dei sedili anteriori, supporto lombare |
| E 4 | Leva del cambio automatico |
| E5 | Corno |
| E6 | Freno di stazionamento |
| E7 | Modulo di controllo del cancello (diagnostica) |
| E8 | Modulo di controllo dell’elettronica del tetto |
| E10 | Modulo di controllo airbag |
| E11 | Controllo elettronico della stabilità (ESC);
Sistema antibloccaggio (ABS). |
| E12 | Connettore diagnostico;
Sensore di luce e pioggia. |
| E13 | Sistema di controllo del clima |
| E14 | Modulo di controllo della porta anteriore destra |
| E15 | Compressore del sistema di climatizzazione |
Scatola dei fusibili del vano bagagli
Assegnazione della scatola dei fusibili del vano bagagli (2020)
| No. | Descrizione |
|---|---|
| Pannello dei fusibili A (nero) | |
| A5 | Sospensione pneumatica |
| A6 | Cambio automatico |
| A7 | Riscaldamento dei sedili posteriori;
Pannello di controllo del climatizzatore posteriore. |
| A8 | Regolazione dei sedili della terza fila |
| A9 | Fanale posteriore sinistro |
| A10 | Tendicinghia anteriore lato guida |
| A11 | Chiusura centralizzata sul coperchio del bagagliaio;
Sportello di riempimento del carburante; Coperchio dello stivale. |
| A12 | Modulo di controllo del portellone del bagagliaio |
| Pannello dei fusibili B (rosso) | |
| B1 | Ventola dell’impianto di climatizzazione posteriore |
| B2 | Amplificatore del suono |
| B3 | Pulizia dei gas di scarico, attivatore del suono |
| B4 | Pannello di controllo del climatizzatore posteriore |
| B5 | Luce gancio di traino destra |
| B6 | Posizionamento del motore del gancio di traino |
| B7 | Sgancio del gancio di traino |
| B8 | Lampada del gancio di traino sinistro |
| B9 | Presa per gancio di traino |
| B10 | Differenziale sportivo con trazione integrale |
| B11 | Depurazione dei gas di scarico, regolazione del sedile posteriore destro |
| B12 | Pretensionatore della cintura di sicurezza posteriore lato conducente |
| Pannello dei fusibili C (marrone) | |
| C1 | Modulo di controllo per sistemi di assistenza alla guida |
| C2 | Cabina telefonica Audi;
Antenna sul tetto. |
| C3 | Elettronica dei sedili anteriori, supporto lombare destro |
| C4 | Assistenza laterale |
| C5 | Preparazione per l’intrattenimento dei sedili posteriori |
| C6 | Sistema di monitoraggio della pressione degli pneumatici |
| C8 | Ricevitore radio per il riscaldamento del parcheggio;
Monitoraggio del serbatoio del carburante. |
| C10 | Sintonizzatore TV;
Modulo di scambio dati e controllo telematico. |
| C11 | Apertura e avviamento del veicolo (NFC) |
| C12 | Apriporta del garage |
| C13 | Telecamera di retromarcia;
Telecamere periferiche. |
| C14 | Chiusura centralizzata;
Luce posteriore destra. |
| C15 | Pretensionatore della cintura di sicurezza lato passeggero posteriore |
| C16 | Tendicinghia lato passeggero anteriore |
| Pannello dei fusibili D (rosso) | |
| D1 | Stabilizzazione attiva del rollio |
| D6 | Convertitore di tensione |
| D9 | Modulo di controllo della batteria ausiliaria |
| D15 | Modulo di controllo della gestione termica |
| Pannello dei fusibili E (marrone) | |
| E7 | Riscaldamento dei sedili anteriori |
| E9 | Pulizia dei gas di scarico |
| E10 | Riscaldamento dei sedili posteriori;
Pannello di controllo del climatizzatore posteriore. |
| E12 | Pulizia dei gas di scarico |
