BMW 540i – E34 (1989-1990) – scatola dei fusibili
BMW 540i – E34 (1989-1990) – Schema della scatola dei fusibili
Anno di produzione: 1989, 1990.
Fusibile dell’accendino (presa elettrica) su BMW 540i – E34 (1989-1990). Il fusibile 5, 18, 21, 26 è nella scatola dei fusibili.

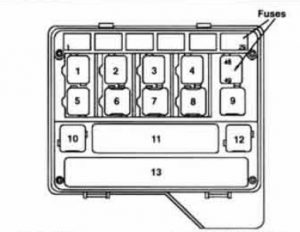

Scatola di distribuzione dell’alimentazione anteriore
Il blocco fusibili si trova nella parte inferiore del quadro strumenti, sul lato del conducente.
| Fusibili | Descrizione |
| 1 | Corriere start-up |
| 2 | Relè del clacson |
| 3 | Relè di soccorso (KLR) |
| 4 | Relè della soffiante |
| 5 | Vuoto |
| 6 | Relè telefonico di emergenza |
| 7 | Relè di scarico (K 61) |
| 8 | Relè della pompa dell’acqua |
| 9 | Relè di scarico (K 15) |
| 10 | Relè per luci di emergenza |
| 11 | Modulo di controllo della verifica |
| 12 | Unità di controllo della collisione |
| 13 | Modulo di controllo della lampada |

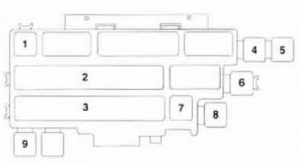

Scatola di distribuzione elettrica posteriore
La scatola di distribuzione dell’alimentazione posteriore si trova sotto il cuscino del sedile posteriore e contiene relè e moduli di controllo aggiuntivi.
| Fusibile | Descrizione |
| 1 | Blocco fusibili |
| 2 | Modulo generale |
| 3 | Modulo relè |
| 4 | Modulo di protezione dell’alimentazione elettrica |
| 5 | Relè tergicristallo |
| 6 | Relè dello sbrinatore posteriore |
| 7 | Blocco fusibili |
| 8 | Blocco fusibili |
| 9 | Se applicabile, il relè di controllo della pressione dei tergicristalli (ADV) |

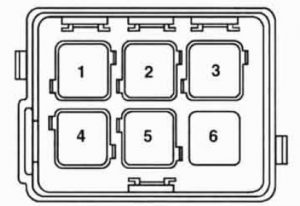

Scatola elettronica (E-box)
La scatola elettronica o E-box si trova nell’angolo posteriore destro del vano motore.
Elettronica E-box
| Fusibile | Descrizione |
| 1 | Modulo di controllo dell’ABS o dello slittamento (trazione) |
| 2 | Modulo di controllo DME |
| 3 | Modulo di controllo della velocità di crociera |
| 4 | Sistema a relè (principale) |
| 5 | Relè della pompa del carburante |
| 6 | Relè di riscaldamento con sensore di ossigeno |
Pannello relè ausiliario
Il pannello dei relè ausiliari è montato nell’angolo anteriore sinistro del vano motore.
| Fusibile | Descrizione |
| 1 | Modulo impianto lavafari / Fendinebbia (Canada) |
| 2 | Relè (velocità massima) |
| 3 | Relè a velocità normale |
| 4 | Relè del cicalino telefonico |
| 5 | Relè dell’aria condizionata |
| 6 | Fusibili |
Posizione del fusibile
I fusibili da 1 a 29 sono montati nella scatola di distribuzione dell’alimentazione anteriore. Altre ubicazioni dei fusibili sono la scatola di distribuzione dell’alimentazione posteriore (fusibili n. 30-37 e n. 40-47) e il pannello dei relè ausiliari (fusibili n. 48, 49 o 55-56).
| Fusibile | Ampere [A] | Descrizione |
| 1 | 15 | Sistema di ammortizzazione ABS (vedere anche fusibile 17) Controllo del quadro strumenti (vedere anche fusibili 15. 17. 20. 29) Monitoraggio della luce (vedere anche i fusibili 2, 3, 5, 7), 10, 11, 13, 14, 15) Luci dei freni Controllo della velocità di crociera (vedere anche il fusibile 17) Computer di bordo (vedere anche i fusibili 17, 20) Controllo elettronico dell’acceleratore (EML) (vedere anche i fusibili 17, 20) Controllo elettronico del cambio (vedere anche i fusibili 12, 17) |
| 2 | 7,5 | Iniezione di carburante (solo motore M60) Proiettori / Fendinebbia (vedere anche i fusibili 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Monitoraggio lampada (vedere anche i fusibili 1, 3, 4, 5, 7 , 10), 11, 13, 14, 15) Luci di segnalazione di emergenza (vedere anche Fusibili 3, 6, 13, 14) Pannello di controllo della collisione (vedere anche i fusibili 6, 10, 11). |
| 3 | 7,5 | Fari / Fendinebbia (vedere anche i fusibili 2, 5, 7), 10, 11, 13, 14, 24) Monitoraggio della luce (vedere anche i fusibili 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) Segnali di direzione/avvisatori di emergenza (vedere anche Fusibili 2, 6, 13, 14) Lavafari (Canada) (vedere anche fusibili 4, 5, 17, 22, 24) Elettronica del corpo centrale (ZKE) (vedi anche fusibili 4, 5, 17, 24, 30, 47) |
| 4 | 7,5 | Luci di stazionamento / luci posteriori / sotto il cofano (vedere anche i fusibili 5, 15, 20) Monitoraggio luce (vedere anche i fusibili 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) Specchietti elettrici (vedere anche i fusibili 5, 12) Rondelle dei fari (Canada) (vedere anche Fusibili 3, 5, 17, 22, 24) Elettronica del corpo centrale (ZKE) (vedi anche Fusibili 3, 5, 17, 24, 30, 47) |
| 5 | 10 | Fari / Fendinebbia (vedere anche i fusibili 2, 3, 7), 10, 11, 13, 14) Lavafari (Canada) (vedere anche Fusibili. 3, 4, 17, 22, 24) Luci di parcheggio / sotto il cofano (vedere anche i fusibili 4 , 15, 20) Luci di destra del conducente / bagagliaio (vedere anche 15, 21) Illuminazione del vano portaoggetti Accendisigari (vedere anche Fusibili 18, 21, 26) Illuminazione interna (vedere anche i fusibili 17, 18), 20, 21) Controllo lampada (vedere anche i fusibili 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) Specchietti elettrici (vedere anche i fusibili 4, 12) Elettronica centrale del corpo (ZKE) (vedi anche Fusibili 3, 5, 17, 24, 30, 47) |
| 6 | 15 | Indicatori di direzione / luci di emergenza (vedere anche i fusibili 2, 3, 13, 14) Pannello di controllo collisione (vedere anche i fusibili 2, 10, 11) |
| 7 | 15 | Proiettori / Fendinebbia (vedere anche i fusibili 2, 3, 5, 10, 11, 13, 14, 15) Spie di monitoraggio (vedere anche i fusibili 1, 2, 3, 4, 5), 10, 11, 13, 14) |
| 8 | 7,5 | – |
| 9 | 15 | Corno Regolazione integrata del clima (IHKR) (vedere anche i fusibili 19, 20, 27, 29, 46), Telefono cellulare (vedere anche i fusibili 18, 31) Ventilatore ausiliario (vedere anche con i fusibili 25, 29) |
| 10 | 7,5 | Fari / Fendinebbia (vedere anche i fusibili 2, 3, 5), 7, 11, 13, 14) Monitoraggio della luce (vedere anche i fusibili 1, 2, 3, 4, 5, 7), 11, 13, 14, 15) Controllo collisione unità (vedere anche i fusibili 2, 10, 11) |
| 11 | 7,5 | Fari / Fendinebbia (vedere anche i fusibili 2, 3, 5), 7, 10, 13, 14) Monitoraggio della luce (vedere anche i fusibili 1, 2, 3, 4, 5, 7). 10, 13, 14, 15) Centralina anticollisione (vedere anche i fusibili 2, 10, 11) |
| 12 | 15 | Riscaldatori degli ugelli lavavetro Luci specchi elettrici di emergenza Sedili con memoria (vedere anche i fusibili 16, 18, 42) Controllo elettronico della trasmissione (vedere anche il fusibile 1, 17) |
| 13 | 7,5 | Fari / Fendinebbia (vedere anche i fusibili 2, 3, 5), 7, 10, 11, 14) Segnali di direzione/avvisatori di emergenza (vedere anche Fusibili 2, 3, 6, 14) Controllo lampada (vedere anche i fusibili 1, 2, 3 4, 5, 7, 10, 11, 14, 15) |
| 14 | 7,5 | Fari / Fendinebbia (vedere anche i fusibili 2, 3, 5), 7, 10, 11, 13, 37) Indicatori di direzione / luci di emergenza (vedere anche i fusibili 2, 3, 6, 13) Monitoraggio della luce (vedere anche i fusibili 1, 2, 3, 4, 5, 7), 10, 11, 13, 15) |
| 15 | 7,5 | Luci di parcheggio / luci posteriori / sotto il cofano (vedere anche i fusibili 4, 5, 20) Luci della targa e del bagagliaio (vedere anche i fusibili 5), 21) Luci dei freni (vedere anche il fusibile 1) Spie di monitoraggio (vedere anche i fusibili 1, 2, 3, 4, 5, 7), 10, 11, 13, 14) |
| 16 | 30 | Sedili riscaldati Sedili con memoria (vedere anche i fusibili 12, 18, 42) Supporto lombare |
| 17 | 7,5 | Iniezione di carburante (vedere anche il fusibile 23) Sistema di ricarica Inizio Ventola E-box (vedere anche il fusibile 28) Controllo elettronico della trasmissione (vedere anche i fusibili 1 , 12) ABSlTraction (vedere anche il fusibile 1) Riscaldamento delle serrature delle porte (vedere anche il fusibile 30) Alzacristalli elettrici (vedere anche i fusibili 30, 31 , 47) Tetto apribile elettrico (vedere anche i fusibili 30, 31, 47) Lavafari (Canada) (vedere anche i fusibili 3, 4, 5, 22, 24) Raggruppamento/controllo dello strumento (vedi anche Fusibili 1, 17, 20, 29) Monitor lampada (vedere anche i fusibili 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) Luci dei freni (vedere anche il fusibile 15) Luci interne (vedere anche i fusibili 5, 18, 21, 30, 44) Controllo elettronico dell’acceleratore (EML) (vedere anche i fusibili 1, 20) Controllo della velocità di crociera (vedere anche il fusibile 1) Monitor della lampada del computer di bordo (vedere anche i fusibili 1, 20) Elettronica del corpo centrale (ZKE) (vedere anche i fusibili 3, 4, 5, 24, 30, 47) |
| 18 | 15 | Illuminazione interna (vedere anche i fusibili 5, 17, 21, 30, 44) Illuminazione del vano portaoggetti/accendisigari (vedere anche i fusibili 5, 21, 26) Radio/lettore CD (vedere anche il fusibile 41) Telefono cellulare (vedere anche i fusibili 9, 31) Prese di memoria (vedere anche i fusibili 12, 16, 42) Protezione antifurto (alpine) (vedere anche fusibile 21) Chiusura a distanza |
| 19 | 30 | Regolazione integrata del climatizzatore (IHKR) (vedere anche i fusibili 9. 20. 27, 29, 46) |
| 20 | 7,5 | Controllo del quadro strumenti/controllo (vedere anche i fusibili 1, 17, 29) Luci di parcheggio / luci posteriori / sotto il cofano (vedere anche i fusibili 4, 5, 15) Illuminazione interna (vedere anche i fusibili 5, 17, 18, 21, 30) Controllo integrato del climatizzatore (IHKR) (vedere anche i fusibili 9, 19, 27, 29, 46) Computer di bordo (vedere anche i fusibili 1. 17) Controllo elettronico dell’acceleratore (EML) (vedere anche i fusibili 1, 17) |
| 21 | 7,5 | Illuminazione dell’autorimessa / del bagagliaio (vedere anche i fusibili 5, 15) Illuminazione interna (vedere anche i fusibili 5, 17, 18, 30, 44) Illuminazione del vano portaoggetti/accendisigari (vedere anche i fusibili 5, 18, 26) Protezione antifurto (alpino) (vedere anche fusibile 18) |
| 22 | 30 | Controllo pressione tergicristalli (ADV) (vedere anche i fusibili 15, 44) Lavafari (Canada) (vedere anche i fusibili 3, 4, 5, 17, 24) |
| 23 | 15 | Iniezione carburante/pompa carburante (vedere anche il fusibile 17) |
| 24 | 10 | Sistema di pulizia dei fari (non US) Comando tergicristalli (SWSI) (vedere anche il fusibile 44). Elettronica del corpo centrale (ZKE) (vedere anche i fusibili 3, 4, 5, 17, 30, 47) |
| 25 | 30 | Ventilatore ausiliario (vedere anche il fusibile 29) |
| 26 | 30 | Illuminazione del vano portaoggetti/accendisigari (vedere anche i fusibili 5, 18, 21) |
| 27 | 7,5 | Regolazione integrata del climatizzatore (IHKR) (vedere anche i fusibili 9, 19, 20, 29, 46) |
| 28 | 15 | E – ventola della scatola (anche fusibile 17) Sistema di ricarica (vedere anche il fusibile 17) Riscaldamento dei sedili in Fonte Lunotto termico Servosterzo (Servotronic) |
| 29 | 7,5 | Regolazione integrata del climatizzatore (IHKR) (vedere anche i fusibili 9, 19, 20, 24, 27, 46) Ventilatore ausiliario (vedere anche il fusibile 25) Quadro strumenti/controllo (vedere anche i fusibili 1, 17, 20) |
| 30 | 7,5 | Riscaldatore del blocco porta (vedere anche il fusibile 17) Chiusura centralizzata (vedere anche fusibile 31, 47) Alzacristalli elettrici (vedere anche i fusibili 17, 31, 47) Tetto apribile (vedere anche i fusibili 17, 31, 47) Elettronica del corpo centrale (ZKE) (vedere anche i fusibili 3, 4, 5, 17, 24, 47) Illuminazione interna (vedere anche i fusibili 5, 17, 18, 20, 21) |
| 31 | 7,5 | Chiusura centralizzata (vedere anche i fusibili 30, 47) Alzacristalli elettrici (vedere anche i fusibili 17, 30, 47) Tetto apribile (vedere anche i fusibili 17, 30, 47) Telefono cellulare (vedere anche i fusibili 9, 18) |
| 32 | 7,5 | – |
| 34 | 20 | Regolazione elettrica del piantone dello sterzo |
| 35 | 30 | Sistema di chiusura centralizzata |
| 37 | 20 | Tergicristallo/lavavetro posteriore (Touring) |
| 40 | 15 | – |
| 41 | 30 | Lettore radio/CD (vedere anche il fusibile 18) Sedili riscaldati |
| 42 | 30 | Prese elettriche (vedere anche Fusibile 43) Prese di memoria (vedere anche i fusibili 12, 16, 18) |
| 43 | 30 | Sedili elettrici (vedere anche il fusibile 42) |
| 44 | 30 | Comando tergicristalli (SWS) (vedere anche fusibile 24) Controllo pressione tergicristalli (SWS) (vedere anche fusibile 15, 22) |
| 46 | 30 | Regolazione integrata del climatizzatore (IHKR) (vedere anche i fusibili 9, 19, 20, 27, 29) |
| 47 | 30 | Elettronica del corpo centrale (ZKE) (vedere anche i fusibili 3, 4, 5, 17,24,30) Tetto elettrico (vedere anche i fusibili 17, 30, 31) Alzacristalli elettrici (vedere anche i fusibili 17, 30,31) Chiusura centralizzata (vedere anche i fusibili 30, 31) |
| 48 | 15 | – |
| 49 | – | – |
