Ford Escape (2008-2012) – Scatola dei fusibili
Ford Escape (2008-2012) – Schema della scatola dei fusibili
Anno di produzione: 2008, 2009, 2010, 2011, 2012.
Fusibile dell’accendino (presa elettrica) in Ford Escape (2008-2012). Il fusibile è il 20(?) nella scatola dei fusibili.
Pannello dei fusibili nell’abitacolo
Il pannello dei fusibili si trova sul lato destro della console centrale, accanto al quadro strumenti.
| No. | [A] | Descrizione |
| 1 | 30 | Non utilizzato (riserva) |
| 2 | 15 | Interruttore di accensione/spegnimento del freno |
| 3 | 15 | Modulo SYNC ® |
| 4 | 30 | Tetto apribile |
| 5 | 10 | Retroilluminazione tastiera, blocco freni (BSI), pannello fusibili abitacolo, SPDJB |
| 6 | 20 | Indicatori di direzione, luci di arresto |
| 7 | 10 | Luci di passaggio (sinistra) |
| 8 | 10 | Luci di passaggio (destra) |
| 9 | 15 | Luci interne |
| 10 | 15 | In primo piano |
| 11 | 10 | Quattro ruote motrici |
| 12 | 7,5 | Interruttore di alimentazione dello specchio |
| 13 | 7,5 | entro il 2008: Fuori dal barattolo |
| 14 | 10 | FCIM (pulsanti radio), modulo display frontale, modulo GPS |
| 16 | 15 | Non utilizzato (riserva) |
| 17 | 20 | Tutta l’energia per il motore di chiusura, lo sblocco del portellone, lo sblocco del finestrino del portellone. |
| 18 | 20 | Sedile riscaldato |
| 19 | 25 | Tergicristallo posteriore |
| 20 | 15 | Collegamenti dati |
| 21 | 15 | Fari fendinebbia |
| 22 | 15 | Luci del parco |
| 23 | 15 | Fari abbaglianti |
| 24 | 20 | Relè del clacson |
| 25 | 10 | Lampadine su richiesta |
| 26 | 10 | Kit indicatore cruscotto |
| 27 | 20 | Accensione |
| 28 | 5 | Radio |
| 29 | 5 | Kit indicatore cruscotto |
| 30 | 5 | Cancellazione dell’overdrive |
| 31 | 10 | Modulo di controllo della restrizione |
| 32 | 10 | Modulo videocamera posteriore |
| 33 | 10 | Interruttore di controllo della velocità |
| 34 | 5 | Interruttore di controllo della velocità, ABS |
| 35 | 10 | Trazione integrale, EPAS (sterzo), modulo di assistenza al parcheggio |
| 36 | 5 | Trasmettitore del sistema antifurto passivo (PATS) |
| 37 | 10 | Controllo del clima |
| 38 | 20 | Subwoofer / Amplificatore (radio audiofila) |
| 39 | 20 | Radio |
| 40 | 20 | Punto di alimentazione anteriore |
| 41 | 15 | Interruttori blocco porte conducente/passeggero, specchietto retrovisore auto oscurante, bussola, illuminazione ambientale, tettuccio lunare, mirino della telecamera nello specchietto |
| 42 | 10 | Non utilizzato (riserva) |
| 43 | 10 | Logica tergicristalli posteriori, relè sedili riscaldati, quadro strumenti |
| 44 | 10 | Non utilizzato (riserva) |
| 45 | 5 | Logica tergicristallo anteriore, relè motore ventola |
| 46 | 7,5 | OCS (limitazioni), PADI (limitazioni). |
| Rompighiaccio | ||
| 47 | 30 | Alzacristalli elettrici, tetto lunare |
| Relè | ||
| 48 | Relè accessorio ritardato | |

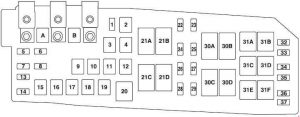

Scatola dei fusibili del vano motore
fino al 2009
Dal 2010 in poi
| No. | [A] | Descrizione |
| PER | 80 | Modulo elettronico del servosterzo (EPAS) |
| b | 125 | Pannello dei fusibili dell’abitacolo |
| 1 | 15 | Specchio riscaldato |
| 2 | 30 | Sbrinatore posteriore |
| 3 | 20 | Presa di corrente posteriore (console centrale) |
| 4 | 20 | Fino al 2008: Pompa del carburante |
| 5 | 10 | Modulo di controllo del gruppo propulsore (PCM) – manutenzione dell’alimentazione, relè PCM, scarico della bombola (dal 2009). |
| 6 | 15 | Alternatore |
| 7 | 15 | Scrocco della porta posteriore |
| 8 | 20 | Luci di parcheggio per il traino di un rimorchio |
| 9 | 50 | Sistema antibloccaggio (ABS) |
| 10 | 30 | Tergicristalli anteriori |
| 11 | 30 | Avviamento |
| 12 | 40 | Motore del ventilatore |
| 13 | 10 | Frizione dell’aria condizionata |
| 14 | 15 | Luci girevoli per rimorchio |
| 15 | – | – |
| 16 | 40 | Ventola di raffreddamento 1 |
| 17 | 40 | Ventola di raffreddamento 2 |
| 18 | 20 | Elettrovalvola ABS |
| 19 | 30 | Sedili elettrici |
| 22 | 20 | a partire dal 2009: Pompa del carburante |
| 23 | 15 | dal 2009: Iniettori del carburante |
| 24 | 10 | Fino al 2008 ..: Trasmissione PCM |
| 25 | 5 | dal 2009 ..: ABS |
| 26 | 15 | a partire dal 2009: Bobine di accensione |
| 10 | Fino al 2008 ..: PCM | |
| 27 | 10 | PCM – spia di guasto generale dei componenti della trasmissione |
| 28 | 20 | dal 2009 ..: PCM – spia di guasto del componente del gruppo propulsore relativo alle emissioni. |
| 15 | Fino al 2008 ..: PCM | |
| 29 | 15 | Dal 2009 in poi: PCM 2008: Bobine di accensione |
| 32 | – | – |
| 35 | 10 | Avviamento, luci di retromarcia, relè dello sbrinamento posteriore |
| 36 | – | – |
| 37 | – | dal 2009 ..: non utilizzato |
| Relè |
||
| 20 | Relè della frizione dell’aria condizionata |
|
| 21A | Relè sbrinatore posteriore | |
| 21B | a partire dal 2009: Relè del carburante | |
| 21C | Relè della soffiante | |
| 21D | Relè PCM | |
| 30A | Relè della ventola di raffreddamento 1 | |
| 30B | Relè di avvio | |
| 30C | Relè principale della ventola di raffreddamento | |
| 30D | Relè della ventola di raffreddamento 2 | |
| 31A | Relè della luce di retromarcia | |
| 31B | – | |
| 31C | Relè di svolta a sinistra per il traino di un rimorchio | |
| 31D | Rimorchio a destra | |
| 31E | Relè di parcheggio del rimorchio | |
| 31F | Ritenzione della chiusura della porta di sollevamento | |
| Diodo | ||
| 33 | Diodo PCM | |
| 34 | LED di avvio | |
