Ford Transit (2019-2020…) – scatola dei fusibili
Ford Transit (2019-2020) – Schema della scatola dei fusibili
Posizione della scatola dei fusibili
Vano passeggeri
Ci sono quattro scatole di fusibili:
- La scatola dei fusibili sul lato del conducente si trova dietro il pannello rimovibile sotto il volante;
- La scatola dei fusibili sul lato passeggero si trova dietro il coperchio del vano portaoggetti sul lato destro;
- Il modulo di controllo della carrozzeria si trova dietro il coperchio del vano portaoggetti sinistro;
- La scatola dei prefusibili si trova sotto il sedile del conducente.
Vano motore

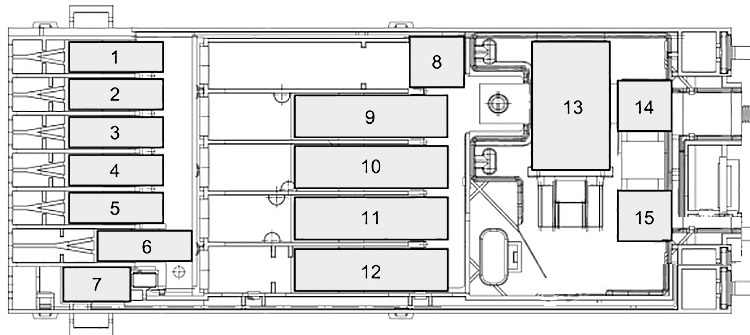

Scatola dei prefusibili
Assegnazione dei fusibili nella scatola dei prefusibili
No. | Ampere [A] | Descrizione |
---|---|---|
1 | 125A | Modulo di controllo della carrozzeria. |
2 | 80A | Servosterzo elettronico. |
3 | 150A | Riscaldatore con coefficiente di temperatura positivo. |
4 | – | Non utilizzati. |
5 | – | Non utilizzati. |
6 | 150A | Scatola dei fusibili nell’abitacolo. |
7 | 60A | Camper |
8 | – | Non utilizzati. |
9 | 500A | Avviamento;
Alternatore. |
10 | 300A | Scatola dei fusibili nel vano motore. |
11 | 250A | Generatori doppi. |
12 | 150A | Scatola dei fusibili dell’abitacolo del conducente. |
13 | 190A | Relè di riduzione del carico. |
14 | 175A | Punto di alimentazione supplementare 1. |
15 | 60A | Punto di forza aggiuntivo 2. |
Scatola dei fusibili sul lato del conducente
Assegnazione dei fusibili nella scatola dei fusibili lato guida
No. | Ampere [A] | Descrizione |
---|---|---|
1 | 5A | Porta USB. |
2 | – | Non utilizzati. |
3 | 5A | Porta USB. |
4 | – | Non utilizzati. |
5 | – | Non utilizzati. |
6 | – | Non utilizzati. |
7 | – | Non utilizzati. |
8 | – | Non utilizzati. |
9 | 10 A | Specchietti retrovisori esterni riscaldati. |
10 | 5A | Ventola di raffreddamento. |
11 | – | Non utilizzati. |
12 | – | Non utilizzati. |
13 | – | Non utilizzati. |
14 | – | Non utilizzati. |
15 | – | Non utilizzati. |
16 | 5A | Sensore pioggia. |
17 | – | Non utilizzati. |
18 | – | Non utilizzati. |
19 | – | Non utilizzati. |
20 | – | Non utilizzati. |
21 | 20A | Lunotto termico. |
22 | 20A | Lunotto termico. |
23 | 20A | Punto di alimentazione ausiliario. |
24 | 20A | Punto di alimentazione ausiliario. |
25 | – | Non utilizzati. |
26 | 25A | Motore del tergicristallo. |
27 | – | Non utilizzati. |
28 | 30A | Collegamenti del veicolo modificati. |
29 | 20A | Riscaldatore di carburante. |
30 | 30A | Piastre ad azionamento elettrico |
31 | – | Non utilizzati. |
32 | – | Non utilizzati. |
33 | – | Non utilizzati. |
34 | – | Non utilizzati. |
35 | – | Non utilizzati. |
36 | – | Non utilizzati. |
37 | – | Non utilizzati. |
38 | – | Non utilizzati. |
39 | – | Non utilizzati. |
40 | – | Non utilizzati. |
41 | 25A | Relè di riduzione del carico. |
42 | 40A | Relè di avviamento. |
43 | 40A | Relay upfitter. |
44 | 40A | Relè di avviamento. |
45 | 10 A | Modulo di interfaccia dell’allestitore. |
46 | – | Non utilizzati. |
47 | – | Non utilizzati. |
48 | 5A | Collegamenti del veicolo modificati. |
49 | 10 A | Interruttore del pedale del freno. |
50 | 30A | Sedile passeggero ad azionamento elettrico. |
51 | 40A | Collegamenti del veicolo modificati. |
52 | 30A | Sedile del conducente con servosterzo. |
53 | 60A | Batteria |
54 | 60A | Inverter di potenza. |
55 | 50A | Modulo di controllo della carrozzeria. |
56 | 10 A | Collegamenti del veicolo modificati. |
57 | – | Non utilizzati. |
58 | 10 A | Connettore di interfaccia della carrozzeria del caravan;
Interfaccia Upfitter; Seconda scatola di giunzione. |
59 | 10 A | Aria condizionata posteriore;
Telecamera frontale; Telecamera posteriore; Modulo per il controllo adattivo della velocità di crociera; Sistema di informazione sugli angoli ciechi. |
60 | 10 A | Modulo di controllo del freno del rimorchio. |
61 | – | Non utilizzati. |
62 | 15A | Miglioramento del modulo del sistema di relè di interruzione. |
63 | 20A | Punto di alimentazione ausiliario. |
64 | 40A | Collegamenti del veicolo modificati. |
65 | – | Non utilizzati. |
66 | 10 A | Miglioramento del sistema di relè di interruzione;
Camper;; Relè di riduzione del carico. |
67 | – | Non utilizzati. |
68 | 5A | Modulo per il traino del rimorchio. |
69 | 5A | Modulo volano. |
70 | – | Non utilizzati. |
71 | 10 A | Sedile passeggero riscaldato. |
72 | 10 A | Sedile del conducente riscaldato. |
73 | 20A | Modulo di illuminazione anteriore adattiva;
Livellamento dei fari. |
74 | – | Non utilizzati. |
75 | 20A | Scatola dei fusibili nel vano motore. |
76 | 10 A | Interruttore di comando per porte scorrevoli elettriche. |
77 | 5A | Interruttore dei fari. |
78 | 7,5A | Collegamenti del veicolo modificati. |
79 | 5A | Relè della scatola dei fusibili dell’abitacolo del conducente. |
80 | – | Non utilizzati. |
81 | 40A | Modulo per il traino del rimorchio. |
82 | 30A | Porta scorrevole ad azionamento elettrico. |
83 | 30A | Modulo di controllo del freno del rimorchio. |
84 | 50A | Modulo di controllo della carrozzeria. |
85 | 30A | Porta scorrevole ad azionamento elettrico. |
86 | 50A | Modulo di controllo della carrozzeria. |

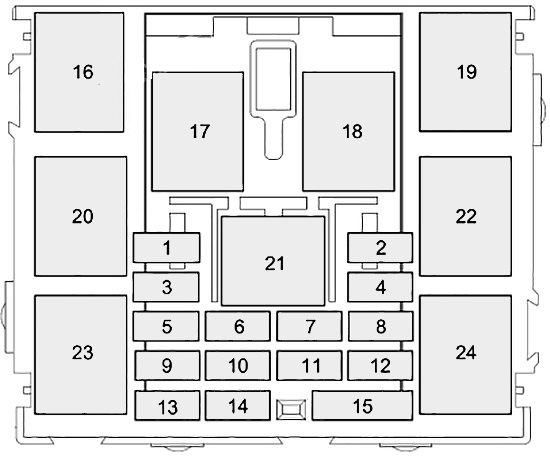

Scatola dei fusibili lato passeggero
Assegnazione dei fusibili nella scatola dei fusibili lato passeggero
No. | Ampere [A] | Descrizione |
---|---|---|
1 | – | Relè 2. |
2 | – | Relè 3. |
3 | – | Relè 1. |
4 | – | Relè 4. |
5 | – | Relè 5. |
6 | – | Non utilizzati. |
7 | – | Non utilizzati. |
8 | – | Relè 7. |
9 | – | Relè 8. |
10 | – | Non utilizzati. |
11 | – | Non utilizzati. |
12 | – | Relè 9. |
13 | – | Relè 6. |
14 | 5A | Accensione. |
15 | 5A | Alimentazione. |
16 | – | Contatto ausiliario 3 relè. |
17 | – | Contatto ausiliario 3 relè. |
18 | – | Contatto ausiliario 3 relè. |
19 | – | Contatto ausiliario 4 relè. |
20 | – | Contatto relè ausiliario 5. |
21 | – | Relè della scatola dei fusibili ausiliari. |
22 | – | Contatto ausiliario 7 relè. |
23 | – | Contatto ausiliario 8 relè. |
24 | – | Contatto ausiliario 9 relè. |
Modulo di controllo della carrozzeria
Assegnazione dei fusibili nel modulo di controllo della carrozzeria
No. | Ampere [A] | Descrizione |
---|---|---|
1 | – | Non utilizzati. |
2 | 10 A | Inverter di potenza. |
3 | 7,5A | Interruttore del finestrino elettrico;
Specchietti retrovisori esterni a comando elettrico. |
4 | 20A | Non utilizzati. |
5 | – | Non utilizzati. |
6 | 10 A | Non utilizzati. |
7 | 10 A | Non utilizzati. |
8 | 5A | Sonda antifurto. |
9 | 5A | Sensore di intrusione;
Aria condizionata posteriore. |
10 | – | Non utilizzati. |
11 | – | Non utilizzati. |
12 | 7,5A | Controllo del clima. |
13 | 7,5A | Connettore di collegamento dati;
Colonna dello sterzo; Cruscotto. |
14 | 15A | Modulo di controllo dell’alimentazione della batteria – MHEV. |
15 | 15A | Modulo SYNC 3. |
16 | – | Non utilizzati. |
17 | 7,5A | Non utilizzati. |
18 | 7,5A | Non utilizzati. |
19 | 5A | Non utilizzati. |
20 | 5A | Accensione. |
21 | 5A | Controllo positivo del coefficiente di temperatura del riscaldatore. |
22 | 5A | Modulo di controllo dell’allarme pedoni. |
23 | 30A | Non utilizzati. |
24 | 30A | Non utilizzati. |
25 | 20A | Non utilizzati. |
26 | 30A | Non utilizzati. |
27 | 30A | Non utilizzati. |
28 | 30A | Non utilizzati. |
29 | 15A | Non utilizzati. |
30 | 5A | Non utilizzati. |
31 | 10 A | Connettore di collegamento dati;
Ricevitore a chiave remota. |
32 | 20A | Radio;
Modulo telematico. |
33 | – | Non utilizzati. |
34 | 30A | Centro notizie;
Riscaldatore con coefficiente di temperatura positivo; Inverter CC e CA; Telecamera del sistema di mantenimento della corsia; Assistenza al parcheggio; Colonna dello sterzo. |
35 | 5A | Non utilizzati. |
36 | 15A | Assistenza al parcheggio;
Telecamera del sistema di mantenimento della corsia; Modulo di controllo del piantone dello sterzo. |
37 | 20A | Non utilizzati. |
38 | 30A | Alzacristalli elettrici. |

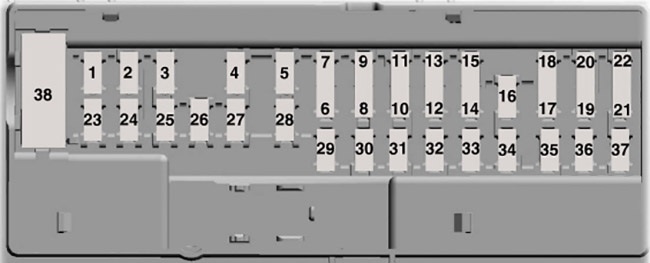

Scatola dei fusibili del vano motore
Assegnazione della scatola dei fusibili del vano motore
No. | Ampere [A] | Descrizione |
---|---|---|
1 | 50A | Tergicristalli. |
2 | 40A | Trazione integrale. |
3 | 40A | Componente riscaldata del parabrezza laterale destro. |
4 | 30A | Luci di parcheggio. |
5 | 10 A | Luce di retromarcia. |
6 | – | Non utilizzati. |
7 | 40A | Motore della ventola anteriore. |
8 | 40A | Elemento riscaldato dal parabrezza sinistro. |
9 | 15A | Chiusura della porta posteriore. |
10 | – | Non utilizzati. |
11 | 40A | Punto di alimentazione ausiliario;
Porta USB. |
12 | 20A | Corno |
13 | 10 A | Sistema di riduzione catalitica selettiva. |
14 | 15A | Potenza del veicolo 5. |
15 | – | Non utilizzati. |
16 | – | Non utilizzati. |
17 | 10 A | Fari ad alta intensità sul lato destro. |
18 | 40A | Sbrinatore del lunotto. |
19 | 20A | Fendinebbia anteriori. |
20 | 10 A | Specchietti elettrici ripiegabili. |
21 | 15A | Potenza del veicolo 4. |
22 | 40A | Motore della ventola posteriore. |
23 | 20A | Pompa del carburante. |
24 | 40A | Relè di marcia/avvio. |
25 | 40A | Punti di alimentazione ausiliari. |
26 | 10 A | Fari a scarica ad alta intensità sul lato sinistro. |
27 | – | Non utilizzati. |
28 | 20A | Potenza del veicolo 1. |
29 | 40A | Riscaldatore del filtro del carburante. |
30 | 15A | Pompa del refrigerante. |
31 | 5A | Sistema di prevenzione del bloccaggio delle ruote. |
32 | 15A | Modulo di controllo della trasmissione. |
33 | 30A | Avviamento. |
34 | 15A | Sistema di riduzione catalitica selettiva. |
35 | 15A | Potenza del veicolo 2. |
36 | 5A | Valvola di bypass del refrigerante del motore. |
37 | 5A | Candelette. Modulo di controllo della trasmissione. |
38 | 60A | Ventola di raffreddamento. |
39 | 15A | Sistema di riduzione catalitica selettiva. |
40 | 10 A | Potenza del veicolo 3. |
41 | 10 A | Centralina di controllo candeletta. |
42 | 15A | Unità di controllo della trasmissione. |
43 | 60A | Pompa con sistema antibloccaggio. |
44 | 25A | Ventola di raffreddamento. |
45 | 30A | Presa per rimorchio. |
46 | 40A | Candelette. |
47 | 40A | Candelette. |
48 | 50A | Ventola di raffreddamento. |
49 | 15A | Sensore di ossido di azoto. |
50 | 5A | Riscaldatore chiuso per la ventilazione del carter. |
51 | 10 A | Frizione A/C. |
52 | 50A | Ventola di raffreddamento. |
53 | – | Non utilizzati. |
54 | 20A | Avviso di emergenza. |
55 | 25A | Pompa dell’olio per ingranaggi. |
56 | 20A | Riscaldatore di carburante. |
57 | 25A | Sistema antibloccaggio con controllo elettronico della stabilità. |
58 | 30A | Presa per rimorchio. |
59 | – | Relè della ventola di raffreddamento. |
