Ford Kuga (2016-2019) – scatola dei fusibili
Ford Kuga – Schema della scatola dei fusibili
Anno di fabbricazione: 2016, 2017, 2018, 2019.
Fusibili accendisigari (presa elettrica) è il fusibile F61 (accendisigari), presa alimentazione) nella scatola dei fusibili del quadro strumenti, i fusibili F15 (accendisigari anteriore/presa di corrente), F17 (presa di corrente posteriore, se in dotazione) e F18 (presa di corrente centrale) nella scatola dei fusibili del vano motore e i fusibili F27 (presa di corrente del bagagliaio) nella scatola dei fusibili del bagagliaio.
Posizione della scatola dei fusibili

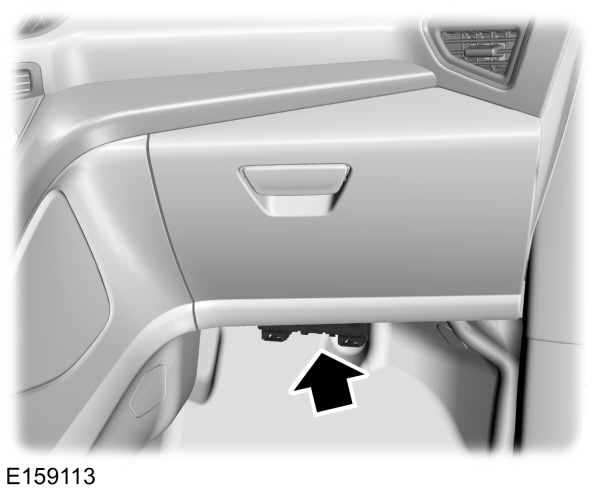

Vano passeggeri
Il pannello dei fusibili si trova sul lato destro sotto il vano portaoggetti (rimuovere la parte inferiore del vano portaoggetti).

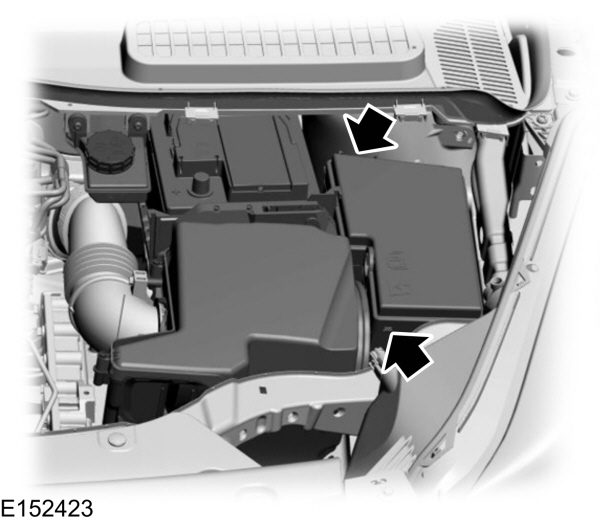

Vano motore
La scatola di distribuzione dell’alimentazione si trova nel vano motore (lato sinistro).
Vano bagagli
Il pannello dei fusibili si trova nel bagagliaio, dietro la nicchia sul lato passeggero.
2016
Vano passeggeri
Assegnazione dei fusibili nell’abitacolo (2016)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F56 | 20A | Fornitura di pompa del carburante, misuratore di massa d’aria. |
| F57 | – | Non utilizzati. |
| F58 | 5A | Non utilizzato (di riserva). |
| F59 | 5A | Ricetrasmettitore passivo antifurto. |
| F60 | 10 A | Luce interna;
Gruppo interruttore della porta del conducente; Illuminazione del vano portaoggetti; Montaggio dell’interruttore sulla console superiore. |
| F61 | 20A | Accendino;
Presa elettrica. |
| F62 | 5A | Modulo sensore pioggia;
Specchio per l’autoimmagine. |
| F63 | 10 A | Non utilizzato (riserva). |
| F64 | – | Non utilizzati. |
| F65 | 10 A | Sblocco del portellone posteriore. |
| F66 | 20A | Sblocco della porta del conducente. |
| F67 | 7,5 A | SYNC;
Display multifunzione; Modulo del sistema di posizionamento globale. |
| F68 | – | Non utilizzati. |
| F69 | 5A | Quadro strumenti. |
| F70 | 20A | Chiusura centralizzata e sblocco elettrico. |
| F71 | 7,5 A | Testa di controllo del riscaldamento (condizionatore manuale);
Doppio controllo elettronico automatico della temperatura. |
| F72 | 7,5 A | Modulo volano. |
| F73 | 7,5 A | Connettore di collegamento dati. |
| F74 | 15A | Fornitura di fari abbaglianti. |
| F75 | 15A | Fendinebbia. |
| F76 | 10 A | Lampada di retromarcia. |
| F77 | 20A | Pompa di lavaggio. |
| F78 | 5A | Accensione;
Pulsante di avvio. |
| F79 | 15A | Radio;
Lettore DVD di navigazione; Schermo tattile; Interruttore della luce di emergenza; Interruttore di blocco della porta. |
| F80 | 20A | Consegna del tetto apribile. |
| F81 | 5A | Ricevitore a radiofrequenza. |
| F82 | 20A | Pompa di lavaggio. |
| F83 | 20A | Chiusura centralizzata. |
| F84 | 20A | Sblocco della porta di guida. |
| F85 | 7,5A | Avviamento elettronico |
| F86 | 10 A | Modulo airbag;
Sistema di classificazione dei passeggeri; Indicatore di disattivazione dell’airbag passeggero. |
| F87 | 15A | Non utilizzato (di riserva). |
| F88 | 25A | Consegna in F67, F69, F71 e F79. |
| F89 | – | Non utilizzati. |
Vano motore
Assegnazione dei fusibili nella scatola del quadro strumenti (2016)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F7 | 50A** | Sistema frenante antibloccaggio e pompa con programma elettronico di stabilità. |
| F8 | 30 A** | Valvola del programma elettronico di stabilità. |
| F9 | – | Non utilizzati. |
| F10 | 40A** | Motore della ventola del riscaldatore. |
| F11 | – | Non utilizzati. |
| F12 | 30 A** | Relè del modulo di controllo del treno di trazione. |
| F13 | 30 A** | Relè di avviamento. |
| F14 | 25A** | Alzacristalli elettrici posteriori (senza controller delle porte). |
| F15 | 20A** | Accendisigari o presa elettrica anteriore. |
| F 16 | 25A** | Parabrezza (senza controller delle porte). |
| F17 | 20A** | Presa di corrente posteriore. |
| F18 | 20A** | Presa elettrica centrale. |
| F19 | 5A* | Sistema antibloccaggio e programma elettronico di stabilità. |
| F20 | 15 A* | Corno. |
| F21 | 5A* | Interruttore delle luci di arresto. |
| F22 | 15 A* | Sistema di monitoraggio della batteria. |
| F23 | 5A* | Bobine di relè. |
| F24 | 5A* | Modulo interruttore luce. |
| F25 | 10 A* | Specchietto retrovisore esterno ad azionamento elettrico (senza controller porta). |
| F26 | 5A* | Potenza di supporto vitale |
| F27 | 15 A* | Frizione dell’aria condizionata. |
| F28 | 10 A* | Potenza del veicolo – iniettore di carburante (motore 2,5L). |
| F29 | 2 5A* | Sbrinatore del lunotto. |
| F30 | 15 A* | Specchio riscaldato (senza unità di controllo della porta);
Parco tergicristalli riscaldato. |
| F31 | – | Non utilizzati. |
| F32 | 15 A* | Potenza del veicolo. |
| F33 | 10 A* | Potenza del veicolo 2. |
| F34 | 10 A* | Potenza del veicolo 3. |
| F35 | 15 A* | Potenza del veicolo 4. |
| F36 | 5A* | Griglie attive. |
| F37 | 10 A* | Sensore di classificazione del passeggero;
Indicatore di disattivazione dell’airbag passeggero. |
| F38 | 5A* | Modulo di controllo del motore e alimentazione dell’accensione al modulo di controllo della trasmissione. |
| F39 | 20A* | Sedile del conducente riscaldato. |
| F40 | 5A* | Servosterzo elettronico a 15 alimentazioni. |
| F41 | 20A* | Alimentazione del modulo di controllo della carrozzeria 15. |
| F42 | 15 A* | Tergicristallo posteriore. |
| F43 | 15 A* | Alimentazione del modulo di controllo dei fari;
Luci diurne. |
| F44 | 15 A* | Fendinebbia anteriori per il funzionamento diurno. |
| F45 | 20A* | Sedile passeggero riscaldato. |
| F46 | 40A** | Moduli motore tergicristallo intelligenti. |
| F47 | 5A* | Specchio riscaldato (senza unità di controllo della porta);
Alimentazione del relè di parcheggio del tergicristallo riscaldato. |
| F48 | 5A* | Tastiera. |
| R1 | – | Non utilizzati. |
| R2 | Microtrasmettitore | Corno. |
| R3 | Microtrasmettitore | Specchio riscaldato a relè (senza la centralina delle porte);
Parcheggio tergicristallo riscaldato. |
| R4 | Microtrasmettitore | Fendinebbia anteriori per il funzionamento diurno. |
| R5 | – | Non utilizzati. |
| R6 | – | Non utilizzati. |
| R7 | – | Non utilizzati. |
| R8 | Relè di potenza | Ritardo nel relè degli accessori. |
| R9 | – | Non utilizzati. |
| R10 | Mini relè | Relè di avviamento. |
| R11 | Microtrasmettitore | Frizione dell’aria condizionata. |
| R12 | Relè di potenza | Ventola di raffreddamento. |
| R13 | Mini relè | Riscaldatore a soffietto. |
| R14 | Mini relè | Relè di controllo del motore. |
| R15 | Relè di potenza | Lunotto termico. |
| R16 | Relè di potenza | Accensione 15. |
| * Mini fusibili ** Fusibili a cartuccia |

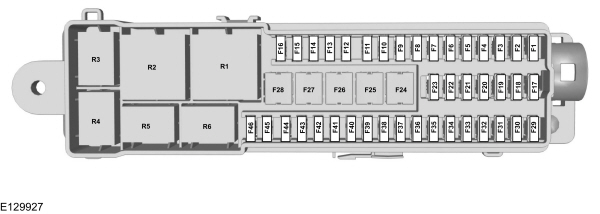

Portabagagli
Assegnazione dei fusibili nel bagagliaio (2016)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 5A | Modulo d’ingresso per l’aletta di ricarica a mani libere. |
| F2 | 10 A | Modulo veicolo senza chiave. |
| F3 | 5A | Maniglie delle porte del veicolo senza chiave. |
| F4 | 25A | Controllore della porta anteriore sinistra. |
| F5 | 25A | Controllore della porta sul lato anteriore destro. |
| F6 | 25A | Comando della porta posteriore sinistra. |
| F7 | 25A | Controllore del portellone posteriore destro. |
| F8 | 25A | Sedile del passeggero. |
| F9 | 25A | Posto di guida. |
| F10 | 5A | Alimentazione logica per il modulo di memoria del sedile del conducente. |
| F11 | 5A | Alimentazione bobina di accensione posteriore. |
| F12 | – | Non utilizzati. |
| F13 | – | Non utilizzati. |
| F14 | – | Non utilizzati. |
| F15 | – | Non utilizzati. |
| F 16 | – | Non utilizzati. |
| F17 | – | Non utilizzati. |
| F18 | – | Non utilizzati. |
| F19 | – | Non utilizzati. |
| F20 | – | Non utilizzati. |
| F21 | – | Non utilizzati. |
| F22 | – | Non utilizzati. |
| F23 | 25A | Amplificatore del suono. |
| F24 | 30A | Convertitore di potenza CC/CA. |
| F25 | 25A | Scheda carico elettrico. |
| F26 | 40A | Accessori, modulo per il traino del rimorchio. |
| F27 | 20A | Presa di corrente nel bagagliaio. |
| F28 | – | Non utilizzati. |
| F29 | 5A | Sistema di rilevamento dell’angolo cieco;
Telecamera di retromarcia con assistenza al parcheggio. |
| F30 | 5A | Modulo di assistenza al parcheggio. |
| F31 | – | Non utilizzati. |
| F32 | 5A | Convertitore di potenza CC/CA. |
| F33 | – | Non utilizzati. |
| F34 | – | Non utilizzati. |
| F35 | – | Non utilizzati. |
| F36 | – | Non utilizzati. |
| F37 | – | Non utilizzati. |
| F38 | – | Non utilizzati. |
| F39 | – | Non utilizzati. |
| F40 | – | Non utilizzati. |
| F41 | – | Non utilizzati. |
| F42 | – | Non utilizzati. |
| F43 | – | Non utilizzati. |
| F44 | – | Non utilizzati. |
| F45 | – | Non utilizzati. |
| F46 | – | Non utilizzati. |
| R1 | Relè di potenza | Relè posteriore 15. |
| R2 | – | Non utilizzati. |
| R3 | – | Non utilizzati. |
| R4 | – | Non utilizzati. |
| R5 | – | Non utilizzati. |
| R6 | – | Non utilizzati. |
2017
Vano passeggeri
Assegnazione dei fusibili nell’abitacolo (2017)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F56 | 20A | Rabbocco della pompa del carburante. |
| F57 | – | Non utilizzati. |
| F58 | 5A | Relè dell’illuminazione interna. |
| F59 | 5A | Ricetrasmettitore passivo antifurto. |
| F60 | 10 A | Luce interna;
Gruppo interruttore della porta del conducente; Illuminazione del vano portaoggetti; Unità di commutazione nella console a soffitto. |
| F61 | 20A | Accendino;
Presa elettrica. |
| F62 | 5A | Modulo sensore pioggia;
Modulo sensore di luce. |
| F63 | 10 A | Modulo sensore anteriore;
Radar predittivo. |
| F64 | – | Non utilizzati. |
| F65 | 10 A | Sblocco del portellone posteriore. |
| F66 | 20A | Sblocco della porta del conducente. |
| F67 | 7,5A | SYNC;
Display multifunzione; Modulo del sistema di posizionamento globale. |
| F68 | 15A | Blocco elettronico del piantone dello sterzo. |
| F69 | 5A | Quadro strumenti. |
| F70 | 20A | Chiusura centralizzata e sblocco elettrico. |
| F71 | 7,5A | Testa di controllo del riscaldamento (condizionatore manuale);
Doppio controllo elettronico automatico della temperatura. |
| F72 | 7,5A | Connettore di collegamento dati. |
| F73 | 7,5A | Modulo volano. |
| F74 | 15A | Fornitura di fari. |
| F75 | 15A | Fendinebbia. |
| F76 | 10 A | Lampada di retromarcia. |
| F77 | 20A | Pompa di lavaggio. |
| F78 | 5A | Accensione;
Pulsante di avvio; Modulo veicolo senza chiave. |
| F79 | 15A | Radio;
Pannello elettronico; Interruttore della luce di emergenza; Interruttore di blocco della porta. |
| F80 | 20A | Alimentazione del tetto apribile. |
| F81 | – | Alimentazione per il sensore di movimento interno;
Alimentazione per il ricevitore a radiofrequenza; Tetto panoramico/aperto. |
| F82 | 20A | Pompa di lavaggio. |
| F83 | 20A | Chiusura centralizzata. |
| F84 | 20A | Blocco/sblocco del relè;
Relè del portellone posteriore. |
| F85 | 7,5 A | Alimentazione elettronica 15. |
| F86 | 10 A | Modulo airbag;
Sistema di classificazione dei passeggeri; Indicatore di disattivazione dell’airbag passeggero. |
| F87 | 15A | Volante riscaldato. |
| F88 | 25A | Alimentazione KL30. |
| F89 | – | Non utilizzati. |
Vano motore
Assegnazione dei fusibili nella scatola del quadro strumenti (2017)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F7 | 50A** | Sistema frenante antibloccaggio e pompa con programma elettronico di stabilità. |
| F8 | 30A** | Valvola del programma elettronico di stabilità. |
| F9 | 40A** | Ventola di raffreddamento (600W) |
| F9 | 50A** | Ventola di raffreddamento (390W e 750W). |
| F10 | 40A** | Motore della ventola del riscaldatore. |
| F11 | 30A** | Alimentazione del modulo di controllo della carrozzeria;
Modulo di qualità della tensione. |
| F12 | 30A** | Relè del modulo di controllo del treno di trazione. |
| F13 | 30A** | Relè di avviamento. |
| F14 | 25A** | Ventola di raffreddamento (600W e 750W). |
| F15 | 20A** | Accendisigari o presa elettrica anteriore. |
| F 16 | – | Non utilizzati. |
| F17 | 40A** | Ventola di raffreddamento (600W). |
| F17 | 50A** | Ventola di raffreddamento (750W). |
| F18 | 20A** | Presa elettrica centrale. |
| F19 | 5A* | Sistema antibloccaggio e programma elettronico di stabilità 15 feed. |
| F20 | 15 A* | Corno. |
| F21 | 5A* | Interruttore delle luci di arresto. |
| F22 | 15 A* | Sistema di monitoraggio della batteria. |
| F23 | 5A* | Bobine di relè. |
| F24 | 5A* | Modulo interruttore luce. |
| F25 | 10 A* | Sistema di classificazione dei passeggeri. |
| F26 | 2 5A* | Pompa dell’olio. |
| F27 | 15 A* | Frizione dell’aria condizionata. |
| F28 | 10 A* | Potenza del veicolo – iniettore di carburante (motore 2,5L);
Sistema di informazione sull’angolo cieco e telecamera di retromarcia (veicoli dotati di funzione stop/start). |
| F29 | – | Non utilizzati. |
| F30 | 10 A* | Parabrezza parzialmente riscaldato. |
| F31 | 5A* | Bobina del relè del controllo del treno di trazione. |
| F32 | 15 A* | Potenza del veicolo (motore da 2,0 l e 2,5 l). |
| F32 | 10 A* | Potenza del veicolo (motore da 1,5 l). |
| F33 | 10 A* | Potenza del veicolo 2 (motori da 2,0 l e 2,5 l). |
| F33 | 15 A* | Potenza del veicolo 2 (motore 1.5L). |
| F34 | 10 A* | Potenza del veicolo 3. |
| F35 | 15 A* | Potenza del veicolo 4 (motori da 2,0 l e 2,5 l). |
| F35 | 10 A* | Potenza del veicolo 4 (motore da 1,5 l). |
| F36 | 5A* | Griglie attive. |
| F37 | 10 A* | Indicatore di disattivazione dell’airbag passeggero. |
| F38 | 5A* | Modulo di controllo del motore e alimentazione dell’accensione al modulo di controllo della trasmissione. |
| F39 | 20A* | Sedile del conducente riscaldato. |
| F40 | 5A* | Servosterzo elettronico a 15 alimentazioni. |
| F41 | 20A* | Alimentazione del modulo di controllo della carrozzeria 15. |
| F42 | 15 A* | Tergicristallo posteriore. |
| F43 | 15 A* | Alimentazione del modulo di controllo dei fari. |
| F44 | 5A* | Radar che guarda al futuro. |
| F45 | 20A* | Sedile passeggero riscaldato. |
| F46 | 40A** | Moduli motore tergicristallo intelligenti. |
| F47 | – | Non utilizzati. |
| F48 | 5A* | Tastiera. |
| R1 | Microtrasmettitore | Ventola di raffreddamento (750W). |
| R2 | Microtrasmettitore | Corno. |
| R3 | – | Non utilizzati. |
| R4 | – | Non utilizzati. |
| R5 | Microtrasmettitore | Ventola di raffreddamento (750W). |
| R6 | Microtrasmettitore | Ventola di raffreddamento (600W e 750W). |
| R7 | Relè di potenza | Parabrezza parzialmente riscaldato. |
| R8 | – | Non utilizzati. |
| R9 | – | Non utilizzati. |
| R10 | Mini relè | Relè di avviamento. |
| R11 | Microtrasmettitore | Frizione dell’aria condizionata. |
| R12 | Relè di potenza | Ventola di raffreddamento. |
| R13 | Mini relè | Riscaldatore a soffietto. |
| R14 | Mini relè | Relè di controllo del motore. |
| R15 | Relè di potenza | Ventola di raffreddamento (600W e 750W). |
| R16 | Relè di potenza | Accensione 15. |
| * Mini fusibili ** Fusibili a cartuccia |
Portabagagli
Assegnazione dei fusibili nel bagagliaio (2017)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 5A | Modulo d’ingresso per l’aletta di ricarica a mani libere. |
| F2 | 15A | Specchietto retrovisore esterno riscaldato (senza controller porta);
Parco tergicristalli riscaldato. |
| F3 | 5A | Maniglie delle porte del veicolo senza chiave. |
| F4 | 25A | Controllore della porta anteriore sinistra. |
| F5 | 25A | Controllore della porta sul lato anteriore destro. |
| F6 | 25A | Comando della porta posteriore sinistra. |
| F7 | 25A | Controllore della porta posteriore destra. |
| F8 | 25A | Sedile del passeggero. |
| F9 | 25A | Posto di guida. |
| F10 | 5A | Alimentazione logica per il modulo di memoria del sedile del conducente. |
| F11 | 5A | Alimentazione bobina di accensione posteriore. |
| F12 | – | Non utilizzati. |
| F13 | – | Non utilizzati. |
| F14 | 25A | Alzacristalli elettrici ad alta corrente (conducente). |
| F15 | 25A | Alzacristalli elettrici (guidatore e passeggero). |
| F 16 | – | Non utilizzati. |
| F17 | – | Non utilizzati. |
| F18 | – | Non utilizzati. |
| F19 | – | Non utilizzati. |
| F20 | 5A | Modem incorporato. |
| F21 | – | Non utilizzati. |
| F22 | 25A | Lunotto termico. |
| F23 | 25A | Amplificatore del suono. |
| F24 | 30A | Convertitore di potenza CC/CA. |
| F25 | 25A | Scheda carico elettrico. |
| F26 | 20A | Presa di corrente posteriore. |
| F27 | 20A | Presa di corrente nel bagagliaio. |
| F28 | 40A | Traino di un rimorchio. |
| F29 | 5A | Sistema di rilevamento dell’angolo cieco;
Telecamera di retromarcia con assistenza al parcheggio. |
| F30 | 5A | Modulo di assistenza al parcheggio. |
| F31 | – | Non utilizzati. |
| F32 | 5A | Convertitore di potenza CC/CA. |
| F33 | 10 A | Interruttore finestra alimentato con corrente elevata. |
| F34 | – | Non utilizzati. |
| F35 | – | Non utilizzati. |
| F36 | – | Non utilizzati. |
| F37 | – | Non utilizzati. |
| F38 | – | Non utilizzati. |
| F39 | – | Non utilizzati. |
| F40 | – | Non utilizzati. |
| F41 | – | Non utilizzati. |
| F42 | – | Non utilizzati. |
| F43 | – | Non utilizzati. |
| F44 | – | Non utilizzati. |
| F45 | – | Non utilizzati. |
| F46 | 5A | Bobina del relè dello specchio esterno riscaldato. |
| R1 | Relè di potenza | Ritardo del relè ausiliario. |
| R2 | Mini relè | Relè posteriore 15. |
| R3 | Microtrasmettitore | Relè del lunotto termico. |
| R4 | – | Non utilizzati. |
| R5 | – | Non utilizzati. |
| R6 | Microtrasmettitore | Specchio retrovisore esterno riscaldato. |
2018, 2019
Vano passeggeri
Assegnazione dei fusibili nell’abitacolo (2018, 2019)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F56 | 20A | Rifornimento della pompa del carburante. |
| F57 | – | Non utilizzati. |
| F58 | 5A | Relè dell’illuminazione interna. |
| F59 | 5A | Ricetrasmettitore passivo antifurto. |
| F60 | 10 A | Luce interna;
Gruppo interruttore della porta del conducente; Illuminazione del vano portaoggetti; Montaggio dell’interruttore sulla console superiore. |
| F61 | 20A | Accendino;
Presa elettrica. |
| F62 | 5A | Modulo sensore pioggia.
Modulo sensore di luce. |
| F63 | 10 A | Modulo sensore anteriore;
Radar predittivo. |
| F64 | – | Non utilizzati. |
| F65 | 10 A | Sblocco del portellone posteriore. |
| F66 | 20A | Sblocco della porta del conducente. |
| F67 | 7,5A | SYNC;
Display multifunzione; Modulo del sistema di posizionamento globale. |
| F68 | 15A | Non utilizzato (di riserva). |
| F69 | 5A | Quadro strumenti. |
| F70 | 20A | Chiusura centralizzata e sblocco elettrico. |
| F71 | 7,5A | Testa di controllo del riscaldamento (condizionatore manuale);
Doppio controllo elettronico automatico della temperatura. |
| F72 | 7,5A | Connettore di collegamento dati. |
| F73 | 7,5A | Modulo volano. |
| F74 | 15A | Fornitura di fari. |
| F75 | 15A | Fendinebbia. |
| F76 | 10 A | Lampada di retromarcia. |
| F77 | 20A | Pompa di lavaggio. |
| F78 | 5A | Accensione;
Pulsante di avvio; Modulo veicolo senza chiave. |
| F79 | 15A | Radio;
Pannello elettronico; Interruttore della luce di emergenza; Interruttore di blocco della porta. |
| F80 | 20A | Consegna del tetto apribile. |
| F81 | 5A | Alimentazione per il sensore di movimento interno (2018);
Alimentazione per il ricevitore a radiofrequenza; Tetto panoramico/aperto. |
| F82 | 20A | Pompa di lavaggio. |
| F83 | 20A | Chiusura centralizzata. |
| F84 | 20A | Blocco/sblocco del relè;
Relè del portellone posteriore. |
| F85 | 7,5 A | Alimentazione elettronica 15. |
| F86 | 10 A | Modulo airbag;
Sistema di classificazione dei passeggeri; Indicatore di disattivazione dell’airbag passeggero. |
| F87 | 15A | Volante riscaldato. |
| F88 | – | Non utilizzati. |
| F89 | – | Non utilizzati. |
Vano motore
Assegnazione dei fusibili nella scatola del quadro strumenti (2018, 2019)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F7 | 50A | Sistema frenante antibloccaggio e pompa con programma elettronico di stabilità. |
| F8 | 30A | Valvola del programma elettronico di stabilità. |
| F9 | 40A | Ventola di raffreddamento (600W) |
| F9 | 50A | Ventola di raffreddamento (390W e 750W). |
| F10 | 40A | Motore della ventola del riscaldatore. |
| F11 | 30A | Alimentazione del modulo di controllo della carrozzeria;
Modulo di qualità della tensione. |
| F12 | 30A | Relè del modulo di controllo della trasmissione. |
| F13 | 30A | Relè di avviamento. |
| F14 | 25 anni | Ventola di raffreddamento (600W e 750W). |
| F15 | 20A | Accendisigari o presa elettrica anteriore. |
| F 16 | 25 anni | Parabrezza (senza controller delle porte). |
| F17 | 40A | Ventola di raffreddamento (600W). |
| F17 | 50A | Ventola di raffreddamento (750W). |
| F18 | 20A | Presa elettrica centrale. |
| F19 | 5A | Sistema antibloccaggio e programma elettronico di stabilità 15 feed. |
| F20 | 15 anni | Corno. |
| F21 | 5A | Interruttore delle luci di arresto. |
| F22 | 15 anni | Sistema di monitoraggio della batteria. |
| F23 | 5A | Bobine di relè. |
| F24 | 5A | Modulo interruttore luce. |
| F25 | 10 A | Sistema di classificazione dei passeggeri. |
| F26 | 25 anni | Pompa dell’olio. |
| F27 | 15 anni | Frizione dell’aria condizionata. |
| F28 | 10 A | Potenza del veicolo – iniettore di carburante (motore 2,5L);
Sistema di informazione sull’angolo cieco e telecamera di retromarcia (veicoli dotati di funzione stop/start). |
| F29 | – | Non utilizzati. |
| F30 | 10 A | Parabrezza parzialmente riscaldato. |
| F31 | 5A | Bobina del relè del controllo del treno di trazione. |
| F32 | 15 anni | Potenza del veicolo (motore da 2,0 l e 2,5 l). |
| F32 | 10 A | Potenza del veicolo (motore da 1,5 l). |
| F33 | 10 A | Potenza del veicolo 2 (motori da 2,0 l e 2,5 l). |
| F33 | 15 anni | Potenza del veicolo 2 (motore 1.5L). |
| F34 | 10 A | Potenza del veicolo 3. |
| F35 | 15 anni | Potenza del veicolo 4 (motore da 2,0 l e 2,5 l). |
| F35 | 10 A | Potenza del veicolo 4 (motore da 1,5 l). |
| F36 | 5A | Tappi attivi delle griglie. |
| F37 | 10 A | Indicatore di disattivazione dell’airbag passeggero. |
| F38 | 5A | Modulo di controllo del motore e alimentazione dell’accensione al modulo di controllo della trasmissione. |
| F39 | 20A | Sedile del conducente riscaldato. |
| F40 | 5A | Servosterzo elettronico a 15 alimentazioni. |
| F41 | 20A | Alimentazione del modulo di controllo della carrozzeria 15. |
| F42 | 15 anni | Tergicristallo posteriore. |
| F43 | 15 anni | Alimentazione del modulo di controllo dei fari. |
| F44 | 5A | Radar che guarda al futuro. |
| F45 | 20A | Sedile passeggero riscaldato. |
| F46 | 40A | Moduli motore tergicristallo intelligenti. |
| F47 | – | Non utilizzati. |
| F48 | 5A | Tastiera. |
| R1 | Microtrasmettitore | Ventola di raffreddamento (750W). |
| R2 | Microtrasmettitore | Corno. |
| R3 | – | Non utilizzati. |
| R4 | – | Non utilizzati. |
| R5 | Microtrasmettitore | Ventola di raffreddamento (750W). |
| R6 | Microtrasmettitore | Ventola di raffreddamento (600W e 750W). |
| R7 | Relè di potenza | Parabrezza parzialmente riscaldato. |
| R8 | Mini relè | 2018:
Alzacristalli elettrici anteriori ad alta corrente; 2019: Non utilizzato |
| R9 | – | Non utilizzati. |
| R10 | Mini relè | Relè di avviamento. |
| R11 | Microtrasmettitore | Frizione dell’aria condizionata. |
| R12 | Relè di potenza | Ventola di raffreddamento. |
| R13 | Mini relè | Riscaldatore a soffietto. |
| R14 | Mini relè | Relè di controllo del motore. |
| R15 | Relè di potenza | Ventola di raffreddamento (600W e 750W). |
| R16 | Relè di potenza | Accensione 15. |
Stivale
Assegnazione del fusibile (2018, 2019)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 5A | Modulo d’ingresso per l’aletta di ricarica a mani libere. |
| F2 | 15A | Specchietto retrovisore esterno riscaldato (senza controller porta);
Parco tergicristalli riscaldato. |
| F3 | 5A | Maniglie delle porte del veicolo senza chiave. |
| F4 | 25A | Controllore della porta anteriore sinistra. |
| F5 | 25A | Controllo della porta sul lato anteriore destro. |
| F6 | 25A | Controllore della porta posteriore sinistra. |
| F7 | 25A | Controllore della porta posteriore destra. |
| F8 | 25A | Sedile del passeggero. |
| F9 | 25A | Posto di guida. |
| F10 | 5A | Alimentazione logica per il modulo di memoria del sedile del conducente. |
| F11 | 5A | Alimentazione bobina di accensione posteriore. |
| F12 | – | Non utilizzati. |
| F13 | – | Non utilizzati. |
| F14 | 5A | Alzacristalli elettrici ad alta corrente (relè anteriore). |
| F15 | – | Non utilizzato (veicoli con finestrini con comando one-touch). |
| F 16 | – | Non utilizzati. |
| F17 | – | Non utilizzati. |
| F18 | – | Non utilizzati. |
| F19 | – | Non utilizzati. |
| F20 | 5A | Modem incorporato. |
| F21 | – | Non utilizzati. |
| F22 | 25A | Lunotto termico. |
| F23 | 25A | Amplificatore del suono. |
| F24 | 30A | Convertitore di potenza CC/CA. |
| F24 | 40A | Traino di un rimorchio (veicoli senza Comandi one-touch per i finestrini). |
| F25 | 25A | 2018:
Portellone posteriore elettrico (veicoli con alzacristalli elettrici one-touch); 2019: Ascensore con azionamento elettrico |
| F25 | 40A | 2018:
Traino di un rimorchio (veicoli senza alzacristalli elettrici one touch). |
| F26 | 20A | Presa di corrente posteriore. |
| F27 | 20A | Presa di corrente nel bagagliaio. |
| F28 | 40A | Traino del rimorchio (veicoli con alzacristalli elettrici one touch). |
| F28 | 25A | Alzacristalli elettrici per conducente e passeggero (veicoli senza comando one-touch). |
| F29 | 5A | Sistema di rilevamento dell’angolo cieco;
Telecamera di retromarcia con assistenza al parcheggio. |
| F30 | 5A | Modulo di assistenza al parcheggio. |
| F31 | – | Non utilizzati. |
| F32 | 5A | Convertitore di potenza CC/CA. |
| F33 | 10 A | Interruttore finestra alimentato con corrente elevata. |
| F34 | – | Non utilizzati. |
| F35 | – | Non utilizzati. |
| F36 | – | Non utilizzati. |
| F37 | – | Non utilizzati. |
| F38 | – | Non utilizzati. |
| F39 | – | Non utilizzati. |
| F40 | – | Non utilizzati. |
| F41 | – | Non utilizzati. |
| F42 | – | Non utilizzati. |
| F43 | – | Non utilizzati. |
| F44 | – | Non utilizzati. |
| F45 | – | Non utilizzati. |
| F46 | 5A | Bobina del relè dello specchio esterno riscaldato. |
| R1 | Relè di potenza | Ritardo del relè ausiliario. |
| R2 | Mini relè | Relè posteriore 15. |
| R3 | Microtrasmettitore | Relè del lunotto termico. |
| R4 | – | Non utilizzati. |
| R5 | – | Non utilizzati. |
| R6 | Microtrasmettitore | Specchio retrovisore esterno riscaldato. |
