Ford Mustang (2015-2020…) – scatola dei fusibili
Ford Mustang (2015-2020…) – Schema della scatola dei fusibili
Anno di fabbricazione: 2015, 2016, 2017, 2018, 2019, 2020.
Fusibili dell’accendisigari (presa di corrente) su una Ford Mustang sono i fusibili n. 53 (accendisigari) e n. 54 (presa di corrente ausiliaria) nella scatola dei fusibili nel vano motore.
Vano passeggeri
Il pannello dei fusibili si trova a destra dell’incavo della gamba del passeggero, dietro il pannello di rivestimento e la scheda di codice in plastica.
Vano motore
La scatola di distribuzione dell’energia elettrica si trova nel vano motore, sul lato sinistro.
2016
Vano passeggeri
Assegnazione dei fusibili nell’abitacolo (2016)
No. | Ampere [A] | Descrizione |
---|---|---|
1 | 10 A | Lampade alogene |
2 | 7,5A | Modulo di memoria con specchio di alimentazione. |
3 | 20A | Sblocco della console del conducente. |
4 | 5A | Non utilizzato (di riserva). |
5 | 20A | Amplificatore per subwoofer. |
6 | 10 A | Non utilizzato (riserva). |
7 | 10 A | Non utilizzato (riserva). |
8 | 10 A | Non utilizzato (riserva). |
9 | 10 A | Non utilizzato (riserva). |
10 | 5A | Non utilizzato (di riserva). |
11 | 5A | Non utilizzato (di riserva). |
12 | 7,5 A | Modulo di climatizzazione. |
13 | 7,5 A | Modulo gateway;
Modulo di controllo del piantone dello sterzo; Quadro strumenti. |
14 | 10 A | Non utilizzato (riserva). |
15 | 10 A | Modulo porta. |
16 | 15A | Sollevamento del coperchio posteriore |
17 | 5A | Non utilizzato (di riserva). |
18 | 5A | Modulo sensore antintrusione. |
19 | 7,5 A | Indicatore di disattivazione dell’airbag passeggero. |
20 | 7,5 A | Non utilizzato (di riserva). |
21 | 5A | Sensore di temperatura e umidità del veicolo. |
22 | 5A | Modulo del sistema di classificazione dei passeggeri. |
23 | 10 A | Interruttori;
Alzacristalli elettrici; Specchio retrovisore. |
24 | 20A | Sblocco della chiusura centralizzata. |
25 | 30A | Magneryd. |
26 | 30A | Motore del parabrezza destro. |
27 | 30A | Amplificatore. |
28 | 20A | Modulo corpo aggiuntivo. |
29 | 30A | Alimentazione del lunotto sinistro. |
30 | 30A | Alimentazione del lunotto destro. |
31 | 15A | Non utilizzato (di riserva). |
32 | 10 A | Accesso remoto senza chiave;
Display multifunzione; SINC; Modulo del sistema di posizionamento globale; Indicatori. |
33 | 20A | Unità principale audio. |
34 | 30A | “Avviamento “bus35 |
35 | 5A | Modulo di controllo delle restrizioni. |
36 | 15A | Modulo corpo aggiuntivo. |
37 | 15A | Guida di avviamento della scatola di distribuzione. |
– | 30A | Non utilizzato (di riserva). |
Vano motore

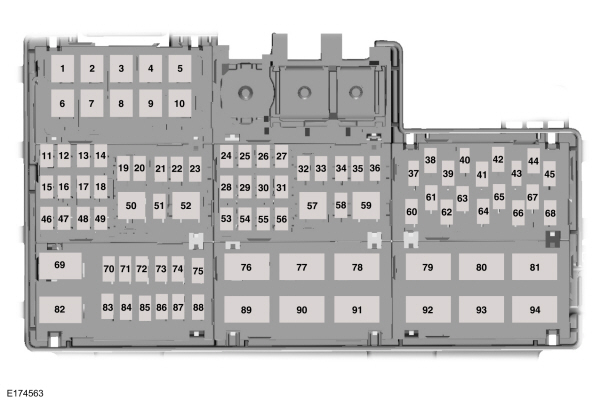

Assegnazione dei fusibili nella centralina di controllo (2016)
No. | Ampere [A] | Descrizione |
---|---|---|
1 | – | Non utilizzati. |
2 | – | Non utilizzati. |
3 | – | Non utilizzati. |
4 | – | Non utilizzati. |
5 | 50A* | Pompa dell’impianto frenante automatico. |
6 | 50A* | Modulo di controllo della carrozzeria. |
7 | 60A* | Modulo di controllo della carrozzeria. |
8 | 50A* | Modulo di controllo della carrozzeria. |
9 | 40A* | Sbrinatore del lunotto. |
10 | 40A* | Motore del ventilatore. |
11 | 30A** | Parabrezza sinistro. |
12 | 30A** | Posto di guida. |
13 | 30A** | Sedile del passeggero. |
14 | 30A** | Modulo sedile climatizzato. |
15 | 20A** | Sostituzione del motore superiore. |
16 | – | Non utilizzati. |
17 | 20A** | Sostituzione del motore superiore. |
18 | – | Non utilizzati. |
19 | 20A*** | Relè di blocco del piantone dello sterzo. |
20 | 10 A*** | Interruttore del freno. |
21 | 20A*** | Corno. |
22 | 10 A*** | Relè del modulo di controllo del treno di trazione. |
23 | 10 A*** | Frizione A/C. |
24 | 30A** | Modulo di qualità della tensione. |
25 | – | Non utilizzati. |
26 | 25A** | Motore del tergicristallo. |
27 | – | Non utilizzati. |
28 | 30A** | Valvola del sistema di frenatura automatica. |
29 | 30A** | Ventilatore elettronico 1. |
30 | 30A** | Solenoide di avviamento. |
31 | 40A** | Ventilatore elettronico 3. |
32 | 10 A*** | Bobina del relè a scatto. |
33 | 20A*** | Fari a scarica ad alta intensità sulla sinistra. |
34 | 15A*** | Valvole di scarico. |
35 | 20A*** | Fari diritti a scarica ad alta intensità. |
36 | 10 A*** | Significato alternativo. |
37 | – | Non utilizzati. |
38 | 20A*** | Potenza del veicolo 1. |
39 | – | Non utilizzati. |
40 | 20A*** | Potenza del veicolo 2. |
41 | 15A*** | Iniettori del carburante. |
42 | 15A*** | Potenza del veicolo 3. |
43 | – | Non utilizzati. |
44 | 15A*** | Potenza del veicolo 4. |
45 | – | Non utilizzati. |
46 | 20A** | Pompa differenziale. |
47 | – | Non utilizzati. |
48 | 30 A** | Pompa del carburante n. 2. |
49 | 30 A** | Pompa del carburante. |
50 | – | Relè di blocco del piantone dello sterzo. |
51 | – | Non utilizzati. |
52 | – | Relè del clacson. |
53 | 20A** | Accendino. |
54 | 20A** | Punto di alimentazione ausiliario. |
55 | 25A** | Ventilatore elettronico 2. |
56 | – | Non utilizzati. |
57 | – | Relè della frizione dell’aria condizionata. |
58 | – | Non utilizzati. |
59 | – | Valvole di scarico. |
60 | 5A | Modulo di controllo della trasmissione. |
61 | – | Non utilizzati. |
62 | 5A | Interruttore di avviamento con sistema antibloccaggio. |
63 | – | Non utilizzati. |
64 | 5A | Servosterzo elettronico. |
65 | – | Non utilizzati. |
66 | 5A | Sistema di informazione sugli angoli ciechi;
Fotocamera posteriore; Bobine del relè del compressore del climatizzatore. |
67 | – | Non utilizzati. |
68 | 10 A*** | Interruttore di livello dei fari. |
69 | – | Relè del punto di alimentazione ausiliario. |
70 | 10 A*** | Specchietti retrovisori esterni riscaldati. |
71 | – | Non utilizzati. |
72 | 5A | Modulo sensore pioggia. |
73 | – | Non utilizzati. |
74 | 5A | Sensore del flusso di massa dell’aria. |
75 | – | Non utilizzati. |
76 | – | Sbrinatore del lunotto. |
77 | – | Ventola di raffreddamento elettronica 2. |
78 | – | Relè sinistro per fari a scarica ad alta intensità (esportazione). |
79 | – | Correggere il relè dei fari a scarica ad alta intensità (esportazione). |
80 | – | Relè del tergicristallo. |
81 | – | Solenoide di avviamento. |
82 | – | Relè del modulo di controllo del treno di trazione. |
83 | – | Non utilizzati. |
84 | – | Non utilizzati. |
85 | – | Non utilizzati. |
86 | – | Non utilizzati. |
87 | – | Non utilizzati. |
88 | – | Non utilizzati. |
89 | – | Relè elettronico della ventola 1. |
90 | – | Pompa differenziale. |
91 | – | Relè elettronico della ventola 3. |
92 | – | Relè del motore di soffiaggio. |
93 | – | Pompa del carburante n. 2. |
94 | – | Relè della pompa del carburante. |
* Fusibili nell’alloggiamento J. ** Fusibili nel caso M. *** Microfusibili. |
2017
Vano passeggeri
Assegnazione dei fusibili nell’abitacolo (2017)
No. | Ampere [A] | Descrizione |
---|---|---|
1 | 10 A | Lampade alogene. |
2 | 7,5 A | Modulo di memoria con specchio di alimentazione. |
3 | 20A | Sblocco della console del conducente. |
4 | – | Non utilizzati. |
5 | 20A | Amplificatore per subwoofer. |
6 | – | Non utilizzati. |
7 | – | Non utilizzati. |
8 | – | Non utilizzati. |
9 | – | Non utilizzati. |
10 | – | Non utilizzati. |
11 | – | Non utilizzati. |
12 | 7,5A | Modulo di climatizzazione. |
13 | 7,5A | Modulo gateway;
Modulo di controllo del piantone dello sterzo; Quadro strumenti. |
14 | – | Non utilizzati. |
15 | 10 A | Modulo porta. |
16 | 15A | Sollevare il portellone posteriore |
17 | 5A | Non utilizzato (di riserva). |
18 | 5A | Modulo sensore antintrusione. |
19 | 7,5A | Indicatore di disattivazione dell’airbag passeggero. |
20 | – | Non utilizzati. |
21 | 5A | Sensore di temperatura e umidità del veicolo. |
22 | 5A | Modulo del sistema di classificazione dei passeggeri. |
23 | 10 A | Interruttori;
Alzacristalli elettrici; Specchio retrovisore. |
24 | 20A | Sblocco della chiusura centralizzata. |
25 | 30A | Magneryd. |
26 | 30A | Motore del parabrezza destro. |
27 | 30A | Amplificatore. |
28 | 20A | Modulo corpo aggiuntivo. |
29 | 30A | Alimentazione del lunotto sinistro. |
30 | 30A | Alimentazione del lunotto destro. |
31 | – | Non utilizzati. |
32 | 10 A | Accesso remoto senza chiavi;
Display multifunzione; SINC; Modulo di navigazione; Indicatori. |
33 | 20A | Unità principale audio. |
34 | 30A | Bus ad avviamento rapido “35 |
35 | 5A | Modulo di controllo delle restrizioni. |
36 | 15A | Modulo corpo aggiuntivo. |
37 | 20A | Bus di avviamento della scatola di distribuzione. |
– | 30A | Non utilizzato (di riserva). |
Vano motore
Assegnazione dei fusibili nella centralina di controllo (2017)
No. | Ampere [A] | Descrizione |
---|---|---|
1 | – | Non utilizzati. |
2 | – | Non utilizzati. |
3 | – | Non utilizzati. |
4 | – | Non utilizzati. |
5 | 50A* | Pompa dell’impianto frenante automatico. |
6 | 50A* | Modulo di controllo della carrozzeria. |
7 | 60A* | Modulo di controllo della carrozzeria. |
8 | 50A* | Modulo di controllo della carrozzeria. |
9 | 40A* | Sbrinatore del lunotto. |
10 | 40A* | Motore del ventilatore. |
11 | 30 A** | Parabrezza sinistro. |
12 | 30 A** | Posto di guida. |
13 | 30 A** | Sedile del passeggero. |
14 | 30 A** | Modulo sedile climatizzato. |
15 | 20A** | Sostituzione del motore superiore. |
16 | – | Non utilizzati. |
17 | 20A** | Sostituzione del motore superiore. |
18 | – | Non utilizzati. |
19 | 20A*** | Relè di blocco del piantone dello sterzo. |
20 | 10 A*** | Interruttore del freno. |
21 | 20A*** | Corno. |
22 | 10 A*** | Relè del modulo di controllo del treno di trazione. |
23 | 10 A*** | Frizione A/C. |
24 | 30 A** | Modulo di qualità della tensione. |
25 | – | Non utilizzati. |
26 | 25A** | Motore del tergicristallo. |
27 | – | Non utilizzati. |
28 | 30 A** | Valvola del sistema di frenatura automatica. |
29 | 30 A** | Ventilatore elettronico 1. |
30 | 30 A** | Solenoide di avviamento. |
31 | 40A** | Ventilatore elettronico 3. |
32 | 10 A*** | Bobina del relè a scatto. |
33 | 20A*** | Fari a scarica ad alta intensità sulla sinistra. |
34 | 15A*** | Valvole di scarico. |
35 | 20A*** | Fari diritti a scarica ad alta intensità. |
36 | 10 A*** | Direzione Alt |
37 | – | Non utilizzati. |
38 | 20A*** | Potenza del veicolo 1. |
39 | – | Non utilizzati. |
40 | 20A*** | Potenza del veicolo 2. |
41 | 15A*** | Iniettori del carburante. |
42 | 15A*** | Potenza del veicolo 3. |
43 | – | Non utilizzati. |
44 | 15A*** | Potenza del veicolo 4. |
44 | 30A*** | Bobine di accensione (solo GT350). |
45 | – | Non utilizzati. |
46 | 20A** | Pompa differenziale. |
47 | – | Non utilizzati. |
48 | 30A** | Pompa del carburante n. 2. |
49 | 30A** | Pompa del carburante. |
50 | – | Relè di blocco del piantone dello sterzo. |
51 | – | Non utilizzati. |
52 | – | Relè del clacson. |
53 | 20A** | Accendino. |
54 | 20A** | Punto di alimentazione ausiliario. |
55 | 25A** | Ventilatore elettronico 2. |
56 | – | Non utilizzati. |
57 | – | Relè della frizione dell’aria condizionata. |
58 | – | Non utilizzati. |
59 | – | Relè della valvola di scarico. |
60 | 5A*** | Modulo di controllo del treno di trazione. |
61 | – | Non utilizzati. |
62 | 5A*** | Interruttore di avviamento con sistema antibloccaggio. |
63 | – | Non utilizzati. |
64 | 5A*** | Servosterzo elettronico. |
65 | – | Non utilizzati. |
66 | 5A*** | Sistema di informazione sugli angoli ciechi;
Fotocamera posteriore; Bobine del relè del compressore del climatizzatore. |
67 | – | Non utilizzati. |
68 | 10 A*** | Interruttore di livello dei fari. |
69 | – | Relè del punto di alimentazione ausiliario. |
70 | 10 A*** | Specchietti retrovisori esterni riscaldati. |
71 | – | Non utilizzati. |
72 | 5A*** | Modulo sensore pioggia. |
73 | – | Non utilizzati. |
74 | 5A*** | Sensore del flusso di massa dell’aria. |
75 | – | Non utilizzati. |
76 | – | Relè dello sbrinamento del lunotto. |
77 | – | Relè elettronico della ventola di raffreddamento 2. |
78 | – | Relè sinistro per fari a scarica ad alta intensità (esportazione). |
79 | – | Correggere il relè dei fari a scarica ad alta intensità (esportazione). |
80 | – | Relè del tergicristallo. |
81 | – | Relè del solenoide di avviamento. |
82 | – | Relè del modulo di controllo del treno di trazione. |
83 | – | Non utilizzati. |
84 | – | Non utilizzati. |
85 | – | Non utilizzati. |
86 | – | Non utilizzati. |
87 | – | Non utilizzati. |
88 | – | Non utilizzati. |
89 | – | Relè elettronico della ventola 1. |
90 | – | Relè della pompa differenziale. |
91 | – | Relè elettronico della ventola 3. |
92 | – | Relè del motore di soffiaggio. |
93 | – | Relè della pompa del carburante n. 2. |
94 | – | Relè della pompa del carburante. |
* Fusibili nell’alloggiamento J. ** Fusibili nel caso M. *** Microfusibili. |
2018
Vano passeggeri
Assegnazione dei fusibili nell’abitacolo (2018)
No. | Ampere [A] | Descrizione |
---|---|---|
1 | – | Non utilizzati. |
2 | 7,5 A | Modulo di memoria dello specchietto retrovisore (lato guida);
Modulo slot di memoria. |
3 | 20A | Sblocco della console del conducente. |
4 | – | Non utilizzati. |
5 | 20A | Amplificatore per subwoofer. |
6 | – | Non utilizzati. |
7 | – | Non utilizzati. |
8 | – | Non utilizzati. |
9 | – | Non utilizzati. |
10 | 5A | Telematica. |
11 | – | Non utilizzati. |
12 | 7,5A | Modulo di climatizzazione. |
13 | 7,5A | Modulo gateway;
Modulo di controllo del piantone dello sterzo; Quadro strumenti. |
14 | 10 A | Modulo di potenza elettronico. |
15 | 10 A | Modulo porta. |
16 | 15A | Sollevare il portellone posteriore |
17 | 5A | Sonda alimentata a batteria. |
18 | 5A | Modulo sensore antintrusione. |
19 | 7,5A | Modulo di potenza elettronico. |
20 | 7,5A | Modulo di controllo dei fari. |
21 | 5A | Sensore di temperatura e umidità del veicolo;
Fotocamera anteriore. |
22 | 5A | Non utilizzato (di riserva). |
23 | 10 A | Interruttori;
Alzacristalli elettrici; Specchio retrovisore. |
24 | 20A | Chiusura/sblocco centralizzato. |
25 | 30A | Modulo di dinamica del veicolo. |
26 | 30A | Motore del parabrezza destro (modulo di distribuzione dell’energia). |
27 | 30A | Amplificatore. |
28 | 20A | Modulo corpo aggiuntivo. |
29 | 30A | Alimentazione del lunotto sinistro. |
30 | 30A | Alimentazione del lunotto destro. |
31 | – | Non utilizzati. |
32 | 10 A | Accesso remoto senza chiave.
Display multifunzione. SINC. Modulo di navigazione. Indicatori. |
33 | 20A | Unità principale audio. |
34 | 30A | Bus ad avviamento rapido “35 |
35 | 5A | Non utilizzato (di riserva). |
36 | 15A | Modulo corpo aggiuntivo. |
37 | 20A | Modulo volante riscaldato. |
Vano motore
Assegnazione dei fusibili nella scatola del quadro strumenti (2018)
No. | Ampere [A] | Descrizione |
---|---|---|
1 | – | Non utilizzati. |
2 | – | Non utilizzati. |
3 | 30A | Ventilatore elettronico 1. |
4 | 40A | Ventilatore elettronico 3. |
5 | 50A | Pompa dell’impianto frenante automatico. |
6 | 50A | Modulo di controllo della carrozzeria. |
7 | 60A | Modulo di controllo della carrozzeria. |
8 | 50A | Modulo di controllo della carrozzeria. |
9 | 40A | Sbrinatore del lunotto. |
10 | 40A | Motore del ventilatore. |
11 | 30A | Parabrezza sinistro. |
12 | 30A | Posto di guida. |
13 | 30A | Sedile del passeggero. |
14 | 30A | Modulo sedile climatizzato. |
15 | 20A | Sostituzione del motore superiore. |
16 | – | Non utilizzati. |
17 | 20A | Sostituzione del motore superiore. |
18 | – | Non utilizzati. |
19 | 20A | Relè di blocco del piantone dello sterzo. |
20 | 10 A | Interruttore del freno. |
21 | 20A | Corno. |
22 | 10 A | Relè del modulo di controllo della trasmissione. |
23 | 10 A | Frizione A/C. |
24 | 30A | Modulo di qualità della tensione. |
25 | – | Non utilizzati. |
26 | 25A | Motore del tergicristallo. |
27 | – | Non utilizzati. |
28 | 30A | Valvola del sistema di frenatura automatica. |
29 | – | Non utilizzati. |
30 | 30A | Solenoide di avviamento. |
31 | – | Non utilizzati. |
32 | 10 A | Bobina del relè a scatto. |
33 | 15A | Marcia/avvio (eccetto GT350). |
33 | 20A | Fari a scarica ad alta intensità a sinistra (solo GT350). |
34 | 15A | Valvole di scarico. |
35 | 20A | Fari a scarica diretta ad alta intensità (solo GT350). |
36 | 10 A | Significato alternativo. |
37 | – | Non utilizzati. |
38 | 20A | Potenza del veicolo 1. |
39 | – | Non utilizzati. |
40 | 20A | Potenza del veicolo 2. |
41 | 15A | Iniettori del carburante. |
42 | 15 anni | Potenza del veicolo 3. |
43 | – | Non utilizzati. |
44 | 15 anni | Potenza del veicolo 4. |
44 | 30A | Bobine di accensione (solo GT350). |
45 | – | Non utilizzati. |
46 | 20A | Pompa differenziale. |
47 | – | Non utilizzati. |
48 | 30A | Pompa del carburante n. 2. |
49 | 30A | Pompa del carburante. |
50 | – | Relè di blocco del piantone dello sterzo. |
51 | – | Non utilizzati. |
52 | – | Relè del clacson. |
53 | 20A | Accendino. |
54 | 20A | Punto di alimentazione ausiliario. |
55 | 25 anni | Ventilatore elettronico 2. |
56 | – | Non utilizzati. |
57 | – | Relè della frizione dell’aria condizionata. |
58 | – | Non utilizzati. |
59 | – | Relè della valvola di scarico. |
60 | 5A | Modulo di controllo della trasmissione. |
61 | – | Non utilizzati. |
62 | 5A | Interruttore di avviamento con sistema antibloccaggio. |
63 | – | Non utilizzati. |
64 | 5A | Servosterzo elettronico. |
65 | – | Non utilizzati. |
66 | 5A | Sistema di informazione sugli angoli ciechi;
Fotocamera posteriore; Bobine del relè del compressore del climatizzatore; Modulo di dinamica del veicolo. |
67 | – | Non utilizzati. |
68 | 10 A | Interruttore di livello dei fari. |
69 | – | Relè del punto di alimentazione ausiliario. |
70 | 10 A | Specchietti retrovisori esterni riscaldati. |
71 | – | Non utilizzati. |
72 | 5A | Modulo sensore pioggia. |
73 | – | Non utilizzati. |
74 | 5A | Sensore del flusso di massa dell’aria. |
75 | – | Non utilizzati. |
76 | – | Relè dello sbrinamento del lunotto. |
77 | – | Relè elettronico della ventola di raffreddamento 2. |
78 | – | Relè di marcia/avvio. |
79 | – | Non utilizzati. |
80 | – | Relè del tergicristallo. |
81 | – | Relè del solenoide di avviamento. |
82 | – | Relè del modulo di controllo del treno di trazione. |
83 | – | Non utilizzati. |
84 | – | Non utilizzati. |
85 | – | Non utilizzati. |
86 | – | Non utilizzati. |
87 | – | Non utilizzati. |
88 | – | Non utilizzati. |
89 | – | Relè elettronico della ventola 1. |
90 | – | Relè della pompa differenziale. |
91 | – | Relè elettronico della ventola 3. |
92 | – | Relè del motore di soffiaggio. |
93 | – | Relè della pompa del carburante n. 2. |
94 | – | Relè della pompa del carburante. |
2019
Vano passeggeri
Assegnazione dei fusibili nell’abitacolo (2019)
No. | Ampere [A] | Descrizione |
---|---|---|
1 | – | Non utilizzati. |
2 | 7,5A | Modulo di memoria dello specchietto retrovisore (lato guida);
Modulo slot di memoria. |
3 | 20A | Sblocco della console del conducente. |
4 | – | Non utilizzati. |
5 | 20A | Amplificatore per subwoofer. |
6 | – | Non utilizzati. |
7 | – | Non utilizzati. |
8 | – | Non utilizzati. |
9 | – | Non utilizzati. |
10 | 5A | Telematica. |
11 | – | Non utilizzati. |
12 | 7,5 A | Modulo di climatizzazione. |
13 | 7,5 A | Modulo porta;
Modulo di controllo del piantone dello sterzo; Quadro strumenti. |
14 | 10 A | Modulo di potenza elettronico. |
15 | 10 A | Modulo porta. |
16 | 15A | Sollevare il portellone posteriore |
17 | 5A | Sonda alimentata a batteria. |
18 | 5A | Modulo sensore antintrusione. |
19 | 7,5 A | Modulo di potenza elettronico. |
20 | 7,5 A | Modulo di controllo dei fari. |
21 | 5A | Sensore di temperatura e umidità del veicolo;
Fotocamera anteriore. |
22 | 5A | Non utilizzato (di riserva). |
23 | 10 A | Interruttori;
Alzacristalli elettrici; Specchio retrovisore. |
24 | 20A | Chiusura/sblocco centralizzato. |
25 | 30A | Modulo di dinamica del veicolo. |
26 | 30A | Motore del parabrezza destro (modulo di distribuzione dell’energia). |
27 | 30A | Amplificatore. |
28 | 20A | Modulo corpo aggiuntivo. |
29 | 30A | Alimentazione del lunotto sinistro. |
30 | 30A | Alimentazione del lunotto destro. |
31 | – | Non utilizzati. |
32 | 10 A | Accesso remoto senza chiave;
Display multifunzione; SINC. Modulo di navigazione; Indicatori. |
33 | 20A | Unità principale audio. |
34 | 30A | Bus ad avviamento rapido “35 |
35 | 5A | Non utilizzato (di riserva). |
36 | 15A | Modulo corpo aggiuntivo. |
37 | 20A | Modulo volante riscaldato. |
Vano motore
Assegnazione dei fusibili nella scatola del quadro strumenti (2019)
No. | Ampere [A] | Descrizione |
---|---|---|
1 | 60A | Ventilatore elettronico 1 (Shelby). |
2 | 60A | Ventilatore elettronico 3 (Shelby). |
3 | 30A | Ventilatore elettronico 1 (eccetto Shelby). |
4 | 40A | Ventilatore elettronico 3 (eccetto Shelby). |
5 | 50A | Pompa dell’impianto frenante automatico. |
6 | 50A | Modulo di controllo della carrozzeria. |
7 | 60A | Modulo di controllo della carrozzeria. |
8 | 50A | Modulo di controllo della carrozzeria. |
9 | 40A | Sbrinatore del lunotto. |
10 | 40A | Motore del ventilatore. |
11 | 30A | Parabrezza sinistro. |
12 | 30A | Posto di guida. |
13 | 30A | Sedile del passeggero. |
14 | 30A | Modulo sedile climatizzato. |
15 | 20A | Sostituzione del motore superiore. |
16 | – | Non utilizzati. |
17 | 20A | Sostituzione del motore superiore. |
18 | – | Non utilizzati. |
19 | 20A | Relè di blocco del piantone dello sterzo (eccetto Shelby). |
19 | 10 A | Modulo TCU (Shelby). |
20 | 10 A | Interruttore del freno. |
21 | 20A | Corno. |
22 | 10 A | Relè del modulo di controllo della trasmissione. |
23 | 10 A | Frizione A/C. |
24 | 30A | Modulo di qualità della tensione. |
25 | 20A | Relè di blocco del piantone dello sterzo (Shelby). |
26 | 25 anni | Motore del tergicristallo. |
27 | – | Non utilizzati. |
28 | 30A | Valvola del sistema di frenatura automatica. |
29 | – | Non utilizzati. |
30 | 30A | Solenoide di avviamento. |
31 | – | Non utilizzati. |
32 | 10 A | Bobina del relè a scatto. |
33 | 15 anni | Marcia/avviamento (eccetto Shelby). |
33 | 20A | Fari a scarica ad alta intensità di sinistra (Shelby). |
34 | 15 anni | Valvole di scarico. |
35 | 20A | Fari a scarica ad alta intensità sulla destra (Shelby). |
36 | 10 A | Significato alternativo. |
37 | – | Non utilizzati. |
38 | 20A | Potenza del veicolo 1. |
39 | – | Non utilizzati. |
40 | 20A | Potenza del veicolo 2. |
41 | 15A | Iniettori del carburante. |
42 | 15A | Potenza del veicolo 3. |
43 | – | Non utilizzati. |
44 | 15A | Potenza del veicolo 4 (eccetto Shelby). |
44 | 30A | Bobine di accensione (Shelby). |
45 | – | Non utilizzati. |
46 | 20A | Pompa differenziale (Shelby). |
47 | – | Non utilizzati. |
48 | 30A | Pompa del carburante 2 (Shelby). |
49 | 30A | Pompa del carburante. |
50 | – | Relè di blocco del piantone dello sterzo. |
51 | – | Non utilizzati. |
52 | – | Relè del clacson. |
53 | 20A | Accendino. |
54 | 20A | Punto di alimentazione ausiliario. |
55 | 25A | Ventilatore elettronico 2. |
56 | – | Non utilizzati. |
57 | – | Relè della frizione dell’aria condizionata. |
58 | – | Non utilizzati. |
59 | – | Relè della valvola di scarico. |
60 | 5A | Modulo di controllo del treno di trazione. |
61 | – | Non utilizzati. |
62 | 5A | Interruttore di avviamento con sistema antibloccaggio. |
63 | – | Non utilizzati. |
64 | 5A | Servosterzo elettronico. |
65 | – | Non utilizzati. |
66 | 5A | Sistema di informazione sugli angoli ciechi;
Fotocamera posteriore; Bobine del relè del compressore del climatizzatore; Modulo di dinamica del veicolo. |
67 | – | Non utilizzati. |
68 | 10 A | Interruttore di livello dei fari. |
69 | – | Relè del punto di alimentazione ausiliario. |
70 | – | Non utilizzati. |
71 | – | Non utilizzati. |
72 | – | Non utilizzati. |
73 | – | Non utilizzati. |
74 | 5A | Sensore del flusso di massa dell’aria. |
75 | 5A | Modulo sensore pioggia. |
76 | – | Relè dello sbrinamento del lunotto. |
77 | – | Relè elettronico della ventola di raffreddamento 2 (eccetto Shelby). |
78 | – | Relè di marcia/avviamento (tranne Shelby). |
79 | – | Non utilizzati. |
80 | – | Relè del tergicristallo. |
81 | – | Relè del solenoide di avviamento. |
82 | – | Relè del modulo di controllo del treno di trazione. |
83 | – | Relè di potenza del mini ventilatore (Shelby). |
84 | – | Non utilizzati. |
85 | – | Non utilizzati. |
86 | – | Non utilizzati. |
87 | 10 A | Specchietti retrovisori esterni riscaldati. |
88 | – | Non utilizzati. |
89 | – | Relè elettronico della ventola 1. |
90 | – | Relè pompa differenziale (Shelby). |
91 | – | Relè elettronico della ventola 3 (eccetto Shelby). |
92 | – | Relè del motore di soffiaggio. |
93 | – | Relè pompa carburante 2 (Shelby). |
94 | – | Relè della pompa del carburante. |
2020
Vano passeggeri
Assegnazione dei fusibili nell’abitacolo (2020)
No. | Ampere [A] | Descrizione |
---|---|---|
1 | – | Non utilizzati. |
2 | 10 A | Alzacristalli elettrici;
Specchio elettrocromico; Serrature elettriche delle porte. |
3 | 7,5A / – | Specchietti elettrici (base);
Sedili con memoria (base); Non utilizzato (GT350, GT500). |
4 | 20A | Non utilizzato (di riserva). |
5 | – | Non utilizzati. |
6 | 10 A | Non utilizzato (di riserva). |
7 | 10 A | Non utilizzato (riserva). |
8 | 5A | Unità di controllo telematica – modem. |
9 | 5A | Non utilizzati. |
10 | – | Non utilizzati. |
11 | – | Non utilizzati. |
12 | 7,5A | Pannello di controllo elettronico;
Modulo porta; Modulo del cambio (GT500). |
13 | 7,5A | Modulo di controllo del piantone dello sterzo;
Quadro strumenti. |
14 | 15A | Non utilizzati. |
15 | 15A | SYNC;
Indicatori. |
16 | – | Non utilizzati. |
17 | 7,5A / – | Interruttore di livello dei fari (base);
Non utilizzato (GT350, GT500). |
18 | 7,5A | Non utilizzati. |
19 | 5A | Non utilizzati. |
20 | 5A | modulo sensore antintrusione. |
21 | 5A | Sensore di temperatura e umidità del veicolo. |
22 | 5A | Modulo corpo aggiuntivo. |
23 | 30A | Amplificatore. |
24 | 30A | Modulo di dinamica del veicolo. |
25 | 20A | Modulo luce ambiente (base);
Modulo corpo aggiuntivo. |
26 | 30A | Motore del parabrezza destro (modulo di distribuzione dell’energia);
Unità di controllo della porta del passeggero. |
27 | 30A / – | Alimentazione del lunotto sinistro (base);
Non utilizzato (GT350, GT500). |
28 | 30A / – | Alimentazione del lunotto destro (base);
Non utilizzato (GT350, GT500). |
29 | 15A | Modulo gateway (base);
Non utilizzato (ricambio) (GT350, GT500). |
30 | 5A | Non utilizzato (riserva) |
31 | 10 A | Accesso remoto senza chiave. |
32 | 20A | Unità audio. |
33 | – | Non utilizzati. |
34 | 30A | Avviamento/guida dell’autobus. |
35 | 5A / – | Relè di avvio/avvio della scatola degli interruttori (base);
Non utilizzato (GT350, GT500). |
36 | 15A / – | Fotocamera anteriore (base);
Non utilizzato (GT350, GT500). |
37 | 20A / – | Modulo volante riscaldato (base);
Modulo di controllo della trazione Run/Start (GT350); Non utilizzato (GT500). |
Vano motore
Assegnazione dei fusibili nella scatola del quadro strumenti (2020)
No. | Ampere [A] | Ingrediente protetto |
---|---|---|
1 | 60A / – | Ventola elettronica 1 (GT500);
Non utilizzato (base, GT350). |
2 | – | Non utilizzati. |
3 | 30A / – | Ventilatore elettronico 1 (base);
Non utilizzato (GT350, GT500). |
4 | 40A / – | Ventilatore elettronico 3 (base);
Non utilizzato (GT350, GT500). |
5 | 50A | Pompa dell’impianto frenante automatico. |
6 | 50A | Modulo di controllo della carrozzeria. |
7 | 60A | Modulo di controllo della carrozzeria. |
8 | 50A | Modulo di controllo della carrozzeria. |
9 | 40A | Sbrinatore del lunotto. |
10 | 40A | Motore del ventilatore. |
11 | 30A | Parabrezza sinistro. |
12 | 30A | Posto di guida. |
13 | 30A | Sedile del passeggero. |
14 | 30A | Modulo sedile climatizzato. |
15 | 20A / – | Sostituzione del motore slave superiore (base);
Non utilizzato (GT350, GT500). |
16 | 15A | Pompa di raffreddamento dell’aria di sovralimentazione (GT500);
Non utilizzato (base, GT350). |
17 | 20A / – | Sostituzione del motore principale superiore (base);
Non utilizzato (GT350, GT500). |
18 | – | Non utilizzati. |
19 | 20A / 10A | Relè di blocco del piantone dello sterzo (base, GT350) (20A);
Unità di controllo della trasmissione (GT500) (10A). |
20 | 10 A | Interruttore del freno. |
21 | 20A | Corno. |
22 | 10 A | Relè del modulo di controllo della trasmissione. |
23 | 10 A | Frizione A/C. |
24 | 30A | Modulo di qualità della tensione. |
25 | 20A / – | Relè di blocco del piantone dello sterzo (GT500);
Non utilizzato (base, GT350). |
26 | 25A | Motore del tergicristallo. |
27 | – | Non utilizzati. |
28 | 30A | Valvola del sistema di frenatura automatica. |
29 | 30A / – | Ventola elettronica 1 (GT350);
Non utilizzato (base, GT500). |
30 | 30A | Solenoide di avviamento. |
31 | 40A / – | Ventola elettronica 3 (GT350);
Non utilizzato (base, GT500). |
32 | 10 A | Bobina del relè a scatto. |
33 | 15A | Corsa/avvio (base). |
20A | Fari anteriori a scarica ad alta intensità (GT350, GT500). | |
34 | 15A | Valvole di scarico. |
35 | 20A / – | Fari a scarica diretta ad alta intensità (GT350, GT500);
Non utilizzato (base). |
36 | 10 A | Sensore dell’alternatore. |
37 | – | Non utilizzati. |
38 | 20A | Potenza del veicolo 1. |
39 | – | Non utilizzati. |
40 | 20A | Potenza del veicolo 2. |
41 | 15A | Iniettori del carburante. |
42 | 15A | Potenza del veicolo 3. |
43 | – | Non utilizzati. |
44 | 15A / 30A | Alimentazione del veicolo 4 (base) (15A);
Alimentazione del veicolo 4 (GT350, GT500) (30A). |
45 | – | Non utilizzati. |
46 | 20A / – | Pompa differenziale (GT350. GT500);
Non utilizzato (base). |
47 | – | Non utilizzati. |
48 | 30A / – | Pompa del carburante 2 (GT350, GT500);
Non utilizzato (base). |
49 | 30A | Pompa del carburante. |
50 | – | Relè di blocco del piantone dello sterzo (base, GT500);
Non utilizzato (GT350). |
51 | – | Non utilizzati. |
52 | – | Relè del clacson. |
53 | 20A | Accendino. |
54 | 20A | Punto di alimentazione ausiliario. |
55 | 25A / – | Ventola elettronica 2 (base, GT350);
Non utilizzato (GT500). |
56 | – | Non utilizzati. |
57 | – | Relè della frizione dell’aria condizionata. |
58 | – | Non utilizzati. |
59 | – | Relè della valvola di scarico. |
60 | 5A | Modulo di controllo della trasmissione. |
61 | – | Non utilizzati. |
62 | 5A | Interruttore di azionamento/attivazione del freno antibloccaggio. |
63 | – | Non utilizzati. |
64 | 5A | Servosterzo elettronico. |
65 | – | Non utilizzati. |
66 | 5A | Sistema di informazione sugli angoli ciechi;
Fotocamera posteriore; Bobine del relè dello sbrinatore del lunotto; Modulo di dinamica del veicolo. |
67 | – | Non utilizzati. |
68 | 10 A | Interruttore di livello dei fari (base);
Illuminazione caratteristica (GT350, GT500). |
69 | – | Relè dell’accendino;
Relè del punto di alimentazione ausiliario. |
74 | 5A / – | Sensore del flusso d’aria di massa (base, GT350);
Non utilizzato (GT500). |
75 | 5A / – | Modulo sensore pioggia (base);
Non utilizzato (GT350, GT500). |
76 | – | Relè dello sbrinamento del lunotto. |
77 | – | Relè elettronico della ventola di raffreddamento 2 (base, GT350);
Non utilizzato (GT500). |
78 | – | Relè di marcia/avviamento (base);
Non utilizzato (GT350, GT500). |
79 | – | Relè della pompa di raffreddamento dell’aria di sovralimentazione (GT500);
Non utilizzato (base, GT350). |
80 | – | Relè del tergicristallo. |
81 | – | Relè del solenoide di avviamento. |
82 | – | Relè del modulo di controllo del treno di trazione. |
83 | – | Relè della ventola di raffreddamento (GT500);
Non utilizzato (base, GT350). |
87 | 10 A | Specchietti retrovisori esterni riscaldati. |
88 | – | Non utilizzati. |
89 | – | Relè elettronico della ventola 1 (base, GT350);
Non utilizzato (GT500). |
90 | – | Relè pompa differenziale (GT350, GT500);
Non utilizzato (base). |
91 | – | Relè elettronico della ventola 3 (base, GT350);
Non utilizzato (GT500). |
92 | – | Relè del motore di soffiaggio. |
93 | – | Relè pompa carburante 2 (GT350, GT500);
Non utilizzato (base). |
94 | – | Relè della pompa del carburante. |
