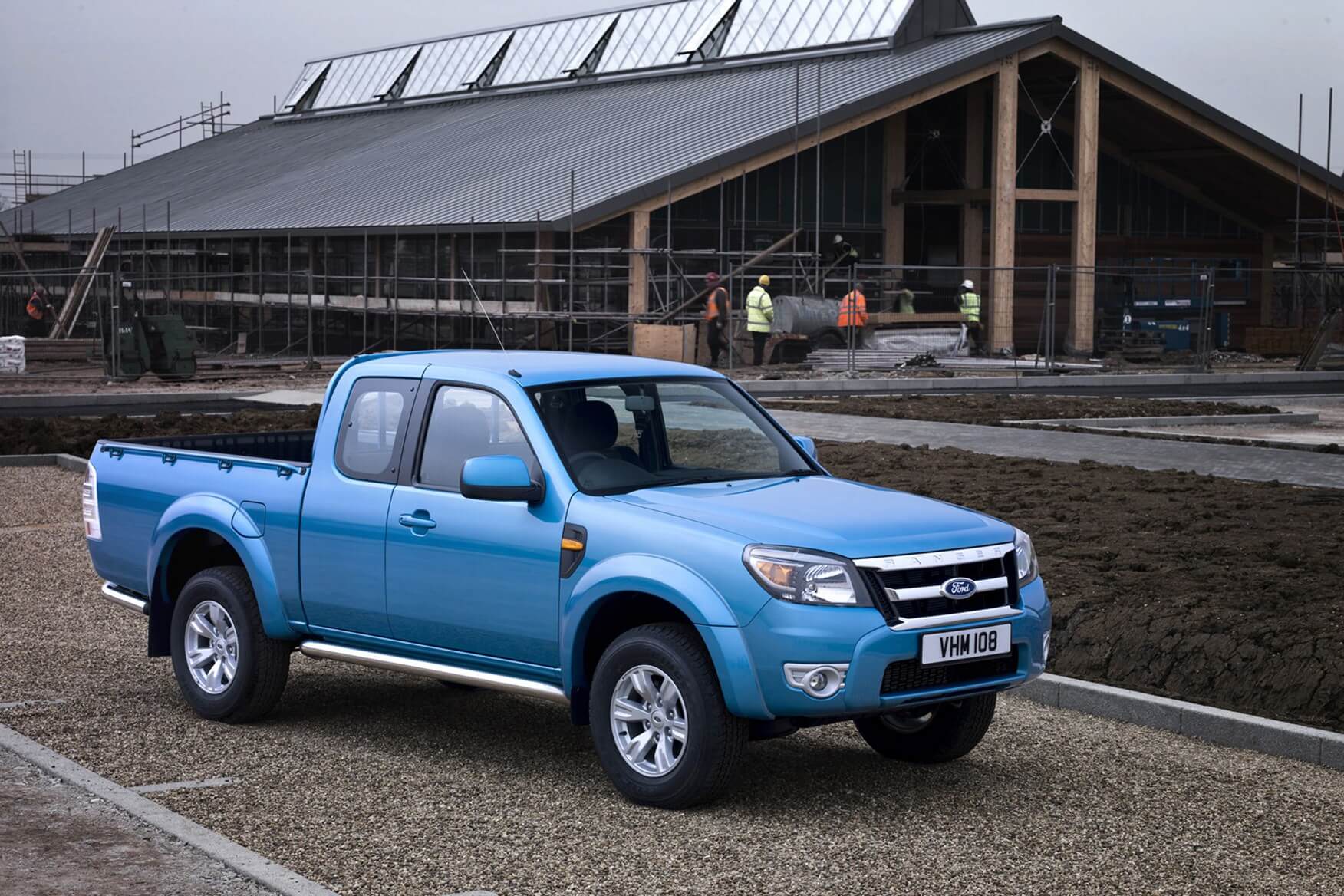

Ford Ranger (2006-2011) – Scatola dei fusibili
Ford Ranger (2006-2011) – Scatola dei fusibili Schema della scatola dei fusibili
Anno di fabbricazione: 2006, 2007, 2008, 2009, 2010, 2011.
Fusibile dell’accendino (presa elettrica) su Ford Ranger (2006-2011). Il fusibile 1 si trova nella scatola dei fusibili centrale.
Scatola dei fusibili centrale
No. | Amp [A] | Colore | Descrizione |
1 | 20 | giallo | Accendino;
Audio; Specchietti retrovisori esterni elettrici; Presa elettrica supplementare. |
2 | 15 | blu | Sedile riscaldato |
3 | 15 | blu | Tergicristalli e lavavetri |
4 | 10 | rosso | Aria condizionata;
Relè ABS. |
5 | 30 | rosa | Sistema di chiusura centralizzata |
6 | 30 | rosa | Alzacristalli elettrici |
7 | 20 | giallo | Elettrovalvola ABS |
8 | 15 | blu | Luci dei freni;
Corno. |
9 | 10 | rosso | Luci di emergenza |
10 | 15 | blu | Set di indicatori;
Luci di retromarcia; Segnali di direzione; Sistema di ruota libera remota (RFW). |
11 | 15 | blu | Sistemi di gestione del motore |
12 | – | – | Non utilizzato |
13 | 10 | rosso | Frizione magnetica A/C |
14 | 20 | giallo | Lunotto termico |
15 | 10 | rosso | Fendinebbia posteriore |
16 | 15 | blu | Faro a destra |
17 | 15 | blu | Faro sinistro |
18 | 15 | blu | Fendinebbia anteriore |
19 | 10 | rosso | Luci posteriori, luci laterali;
Illuminazione della targa. |
20 | 15 | blu | Luci interne;
Sistema di allarme. |
21 | – | – | Non utilizzato |
22 | 30 | rosa | Alzacristalli elettrici |
Scatola portafusibili aggiuntiva
No. | Amp [A] | Colore | Descrizione |
1 | 80 | – | Per la protezione di tutti i circuiti |
2 | 60 | – | Candeletta |
3 | 40 | – | Sistemi di gestione del motore;
Quadro strumenti; Più leggero1; Alzacristalli elettrici1 |
4 | 60 | – | Fari |
5 | 20 | – | Iniettori;
Sistema di iniezione del carburante. |
6 | 40 | – | Motore ABS;
Luci di emergenza; Luci dei freni. |
7 | 30 | – | Riscaldatore di carburante |
8 | 60 | – | Aria condizionata;
Lavacristalli e tergicristalli. |
9 | 60 | – | Aria condizionata;
Lunotto termico 1; Sistema di chiusura centralizzata 1; Solenoide ABS 1; Alzacristalli elettrici 1; Luci posteriori o fendinebbia 1 |
1 Alcune varianti |
Fusibile per inclinometro e bussola
No. | Amp [A] | Colore | Descrizione |
1 | 2 | – | Per la protezione di tutti i circuiti
inclinometro e bussola. |
