Hyundai i30 III PD (2016-2021) – scatola dei fusibili
Hyundai i30 III (PD) – Schema della scatola dei fusibili
Anno di fabbricazione: 2016 2017 2018 2019 2020 2021.
Posizione della scatola dei fusibili
La scatola dei fusibili si trova nel quadro strumenti e nel vano motore.

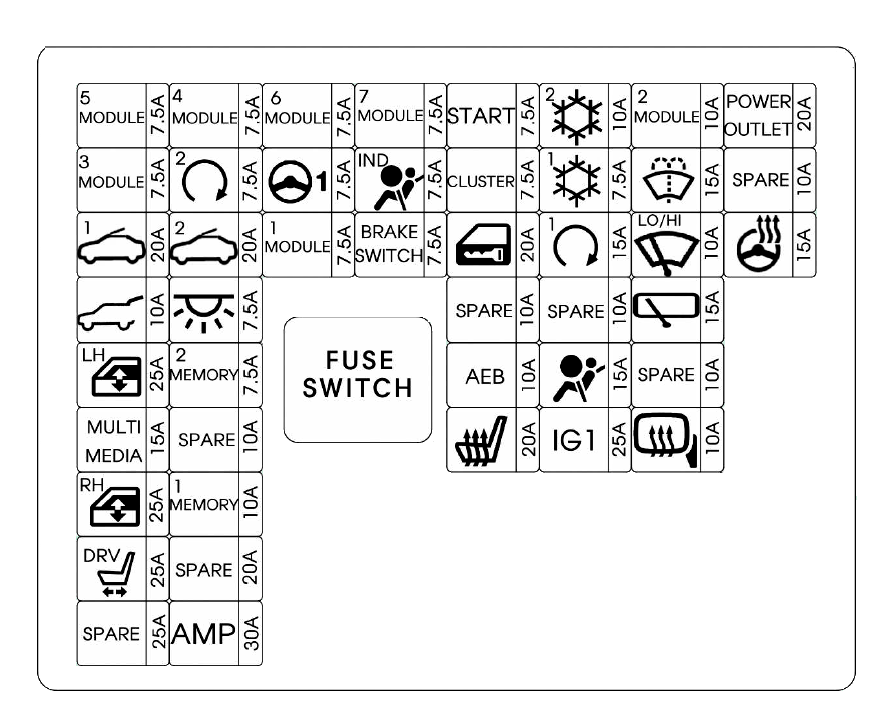

Schema del pannello della scatola dei fusibili lato conducente
| No. | Nome | Ampere [A] | Descrizione | |
|---|---|---|---|---|
| F1 | MODULO 5 | 7,5A | Crash Pad Switch;
Specchio elettrocromico; Modulo MTS E-Call; Audio; A/V e unità di navigazione principale; Modulo di controllo del climatizzatore; Indicatore della leva del cambio A/T; Interruttore della console laterale destra; Convertitore CC-CC; Lampada anteriore destra e sinistra; Unità attiva per i flap d’aria; Modulo di regolazione automatica del livello dei fari; Modulo di controllo del riscaldamento dei sedili anteriori; Modulo di controllo dei sedili anteriori pneumatici; Modulo IMS del driver. |
|
| F2 | MODULO 3 | 7,5A | Modulo porta conducente e passeggero;
BCM; Interruttore della modalità Sport. |
|
| F3 | TETTO APRIBILE 1 | 20A | Tetto panoramico | |
| F4 | TAILGATE | 10 A | Relè del portellone posteriore | |
| F5 | ALZACRISTALLI ELETTRICI SINISTRA | 25A | Relè di alimentazione del finestrino sinistro;
Modulo per i finestrini di sicurezza del conducente e del passeggero; Interruttore elettrico del lunotto sinistro; Modulo del finestrino di sicurezza posteriore sinistro. |
|
| F6 | MULTIMEDIA | 15A | Unità principale audio;
Audio-video e navigazione; Convertitore CC-CC. |
|
| F7 | ALZACRISTALLI ELETTRICI RH | 25A | Relè di potenza del finestrino destro
Modulo per i finestrini di sicurezza del conducente e del passeggero; Interruttore di accensione del lunotto posteriore sul lato destro; Modulo di sicurezza del lunotto posteriore sul lato destro. |
|
| F8 | SEDILE ELETTRICO CONDUCENTE | 25A | Interruttore manuale del sedile del conducente;
Modulo IMS del conducente. |
|
| F10 | MODULO 4 | 7,5A | Modulo di assistenza al mantenimento della corsia;
Segnale acustico di assistenza al parcheggio posteriore; Interruttore delle luci di arresto; Radar per il rilevamento dell’angolo morto a destra e a sinistra; BCM; Interruttore di parcheggio elettrico; Modulo di frenata d’emergenza autonoma. |
|
| F11 | CHIAVE SMART 2 | 7,5A | Modulo di controllo intelligente delle chiavi;
Modulo immobilizzatore. |
|
| F12 | CHIAVE SMART 2 | 20A | Tetto panoramico | |
| F13 | LAMPADE INTERNE | 7,5A | Caricabatterie wireless;
Luci cosmetiche; Illuminazione interna; Lampada da soffitto a consolle; Lampada personale destra e sinistra; Sensore pioggia; Chiave di accensione e interruttore di segnalazione delle porte; Lampada del vano portaoggetti; Lampada di avviamento. |
|
| F14 | MEMORIA 2 | 7,5A | Modulo di collegamento elettronico MTS | |
| F 16 | MEMORIA 1 | 10 A | Modulo porta conducente e passeggero;
Modulo IMS del driver; BCM; Modulo di controllo del climatizzatore; Quadro strumenti; Sensore automatico di luce e fotocellula; Scatola relè ICM (relè per l’apertura/schiusura degli specchietti retrovisori esterni). |
|
| F19 | MODULO 6 | 7,5A | Modulo di controllo della chiave intelligente;
BCM. |
|
| F20 | MDPS 1 | 7,5A | Unità MDPS | |
| F21 | MODULO 1 | 7,5A | Interruttore della luce di emergenza;
Interruttore della serratura centrale della porta; Unità attiva per i flap d’aria; Modulo porta conducente/passeggero; Fornitura di specchietti retrovisori esterni lato guida e passeggero; Portachiavi intelligente esterno sul lato conducente/passeggero; Connettore di collegamento dati. |
|
| F22 | MODULO 7 | 7,5A | Modulo di controllo del riscaldamento dei sedili anteriori;
Modulo di controllo della ventilazione dei sedili anteriori; Riscaldatore dell’ugello. |
|
| F23 | INDICATORE AIRBAG | 7,5A | Quadro strumenti;
Interruttore centrale della serratura della porta. |
|
| F24 | FRENO FRENO | 7,5A | Modulo di controllo intelligente delle chiavi;
Interruttore delle luci di arresto. |
|
| F25 | INIZIO | 7,5A | Nessuna chiave intelligente:
Scatola relè ICM (relè allarme intrusione); Con chiave intelligente: Interruttore della gamma di trasmissione; Modulo di controllo della chiave intelligente; ECM/PCM; Blocco di collegamento della sala macchine (RLY.4). |
|
| F26 | AGLOMERATO | 7,5A | Quadro strumenti | |
| F27 | BLOCCO PORTA | 20A | Blocco/sblocco della porta;
Scatola relè ICM (relè T/rilascio). |
|
| F29 | AEB AEB | 10 A | Modulo di frenata d’emergenza autonoma | |
| F30 | RISCALDAMENTO DEI SEDILI ANTERIORI | 20A | Modulo di controllo del riscaldamento dei sedili anteriori;
Modulo di controllo della ventilazione dei sedili anteriori. |
|
| F31 | ARIA CONDIZIONATA 2 | 10 A | Modulo di controllo del climatizzatore;
ECM/PCM; Resistenza della ventola; Motore del ventilatore; Blocco di collegamento E/R (RLY.10). |
|
| F32 | ARIA CONDIZIONATA 1 | 7,5A | Modulo di controllo del climatizzatore;
Ionizzatore a grappolo; Blocco connettore E/R (RLY.1/10/11/13). |
|
| F33 | CHIAVE SMART 1 | 15A | Modulo di controllo intelligente delle chiavi;
Modulo immobilizzatore. |
|
| F35 | AIRBAG | 15A | Modulo di controllo SRS | |
| F36 |
|
25A | Blocco PCB (F45/F46/F47/F48) | |
| F37 | MODULO 2 | 10 A | Caricatore wireless;
Modulo MTS E-Call; Modulo di controllo intelligente delle chiavi; BCM; Unità principale audio; Audio-video e navigazione; Convertitore CC-CC; Interruttore di alimentazione dello specchio esterno; Blocco di collegamento della sala macchine (RLY.14). |
|
| F38 | LAVATRICE | 15A | Interruttore multifunzione | |
| F39 | TIRANTE | 10 A | ECM/PCM;
BCM. |
|
| F40 | MATERIALE DI PULIZIA POSTERIORE | 15A | Relè del tergicristallo posteriore;
Motore del tergicristallo posteriore. |
|
| F42 | SPECCHIO CALORESCENÇADO | 10 A | Specchietto retrovisore esterno del conducente e del passeggero;
Modulo di controllo del climatizzatore; ECM/PCM. |
|
| F43 | PRESA DI CORRENTE | 20A | Presa di corrente posteriore n. 2 | |
| F45 | STERZO A CALDO | 15A | BCM |
Schema della scatola dei fusibili nel vano motore
Relè
| Relè | Descrizione |
|---|---|
| RLY.1 | VENTILATORE DI RAFFREDDAMENTO 3 Relè (benzina) |
| RLY.1 | Relè PTC HEATER #2 (Diesel) |
| RLY.2 | VENTILATORE MAIL 2 Relè |
| RLY.3 | Relè PDM #3 (IG1) |
| RLY.4 | Avvio del relè |
| RLY.5 | Relè termico carburante (diesel) |
| RLY.6 | Relè PDM #4 (IG2) |
| RLY.7 | Relè POMPA CARBURANTE |
| RLY.8 | Relè PDM #2 (ACC) |
| RLY.9 | VENTILATORE MAIL 1 Relè |
| RLY.10 | Staffetta DMUCHA |
| RLY.11 | Relè PTC HEATER #1 |
| RLY.12 | Fase di riscaldamento |
| RLY.13 | Relè PTC HEATER #3 (diesel) |
| RLY.14 | Relè di USCITA DI POTENZA |
Fusibili
| No. | Nome | Ampere [A] | Descrizione |
|---|---|---|---|
| F1 | PRINCIPI FONDAMENTALI | 150A | Fusibile: F27, F29, F30, F33 |
| F2 | MDPS 1 | 80A | Unità MDPS |
| F3 | B+5 | 60A | Blocco PCB (fusibile: F43, F44, F50, F51, F52;
relè di controllo del motore). |
| F4 | B+2 | 60A | IGPM (fusibili: F30, IPS0, IPS1, IPS2) |
| F5 | B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6) |
| F6 | B+4 | 60A | IGPM (fusibile: F3, F4, F5, F7, F8, F12) |
| F7 | VENTOLA DI RAFFREDDAMENTO 1 | 60A | RLY.9 (benzina) |
| F7 | RISCALDAMENTO PTC 1 | 50A | RLY.2 (Diesel) |
| F8 | RISCALDAMENTO POSTERIORE | 40A | Relè posteriore riscaldato |
| F9 | SOFFIATORE | 40A | RLY.10 |
| F10 | IGNIZIONE 1 | 40A | Interruttore di accensione, blocco connettori E/R (RLY.3, RLY8) |
| F11 | IGNIZIONE 2 | 40A | Interruttore di accensione, blocco connettore E/R (RLY.6) |
| F12 | GLOW | 80A | Unità candeletta |
| F13 | RISCALDAMENTO PTC 1 | 50A | RLY.11 |
| F14 | RISCALDAMENTO PTC 2 | 50A | RLY.1 |
| F15 | RISCALDAMENTO PTC 3 | 50A | RLY.13 |
| F 16 | RISCALDATORE DI CARBURANTE | 30A | RLY.5 |
| F17 | PRESA DI CORRENTE 3 | 20A | Presa di corrente posteriore 1 |
| F18 | PRESA DI CORRENTE 2 | 20A | Presa di corrente anteriore |
| F20 | TCU1 | 15A | MTC |
| F21 | POMPA VUOTO | 20A | Pompa a vuoto |
| F22 | POMPA CARBURANTE | 20A | RLY.7 |
| F23 | VENTOLA DI RAFFREDDAMENTO 2 | 40A | RLY.9, RLY.2 (benzina) |
| F24 | B+1 | 40A | IGPM (dispositivo automatico di interruzione della corrente di dispersione, fusibile: F21, F24, F27, F33) |
| F25 | DCT 1 | 40A | MTC |
| F26 | DCT 2 | 40A | MTC |
| F27 | CLACSON DELL’ALLARME ANTIFURTO | 10 A | Scatola relè ICM (relè cicalino allarme intrusione) |
| F29 | ABS 1 | 40A | Modulo di controllo ABS;
Modulo di controllo ESP; Connettore di controllo universale. |
| F30 | ABS 2 | 30A | Modulo di controllo ABS;
Modulo di controllo ESP; Connettore di controllo universale. |
| F33 | PRESA DI CORRENTE 1 | 40A | RLY.14 |
| F34 | LAMPADA POSTERIORE | 10 A | Interruttore della lampada di sicurezza |
Kappa 1.0 T-GDI
| No. | Nome | Ampere [A] | Descrizione |
|---|---|---|---|
| F37 | SENSORE 2 | 10 A | Elettrovalvola di controllo RCV;
Elettrovalvola di controllo per il controllo del blowdown; Valvola di controllo olio 1/#2; A/Con; Blocco connettore E/R (RLY.9). |
| F38 | 2 E2 ECU | 10 A | ECM |
| F39 | 1 ECU E1 | 20A | ECM |
| F40 | INIETTORE INIETTORE | 15A | – |
| F41 | SENSORE 1 S1 | 15A | Sensore di ossigeno (su);
Sensore di ossigeno (in basso). |
| F42 | BOBINA DI ACCENSIONE | 20A | Bobina di accensione #1/#2/#3 |
| F43 | 3 E3 ECU | 15A | ECM |
| F44 | A/CON | 10 A | Relè A/Con |
| F45 | 5 E5 ECU | 10 A | ECM |
| F46 | SENSORE 4 S4 | 15A | – |
| F47 | ABS 3 | 10 A | Modulo di controllo ABS/ESP;
Connettore di controllo universale. |
| F48 | TCU 2 | 15A | Blocco di giunzione E/R (fusibile: F34) |
| F49 | SENSORE 3 | 10 A | Blocco di connessione E/R (RLY.7) |
| F50 | 4 ECUS | 15A | ECM |
| F51 | TIRANTE | 25A | Relè tergicristallo |
| F52 | CORNO | 15A | Relè del clacson |
Kappa 1.4 T-GDI
| No. | Nome | Ampere [A] | Descrizione |
|---|---|---|---|
| F37 | SENSORE 2 | 10 A | Elettrovalvola di controllo RCV;
Elettrovalvola di controllo per il controllo del blowdown; Valvola di controllo dell’olio n. 1/#2; A/Con; Blocco connettore E/R (RLY.9). |
| F38 | 2 E2 ECU | 10 A | ECM |
| F39 | 1 ECU E1 | 20A | ECM |
| F40 | INIETTORE INIETTORE | 15A | – |
| F41 | SENSORE 1 | 15A | Sensore di ossigeno (su);
Sensore di ossigeno (in basso). |
| F42 | BOBINA DI ACCENSIONE | 20A | Bobina di accensione #1/#2/#3/#4 |
| F43 | 3 ECUS | 15A | ECM |
| F44 | A/CON | 10 A | Relè A/Con |
| F45 | 5 ECUS | 10 A | ECM |
| F46 | SENSORE 4 | 15A | Pompa a vuoto |
| F47 | ABS 3 | 10 A | Modulo di controllo ABS/ESP;
Connettore di controllo universale. |
| F48 | TCU 2 | 15A | MTC;
Interruttore della gamma di trasmissione; Blocco connettore E/R (fusibile: F34). |
| F49 | SENSORE 3 | 10 A | Blocco di connessione E/R (RLY.7) |
| F50 | 4 ECUS | 15A | ECM |
| F51 | TIRANTE | 25A | Relè tergicristallo |
| F52 | CORNO | 15A | Relè del clacson |
Kappa 1.4 MPI
| No. | Nome | Ampere [A] | Descrizione |
|---|---|---|---|
| F37 | SENSORE 2 S2 | 10 A | Sensore di posizione dell’albero a camme #1/#2;
Elettrovalvola di controllo del blowdown; Valvola di controllo dell’olio #1/#2; Elettrovalvola di ingresso variabile; Blocco connettori E/R (RLY.1, RLY.2). |
| F38 | 2 E2 ECU | 10 A | ECM |
| F39 | 1 ECU E1 | 20A | ECM |
| F40 | INIETTORE INIETTORE | 15A | Iniettore #1/#2/#3/#4 |
| F41 | SENSORE 1 S1 | 15A | Sensore di ossigeno (su);
Sensore di ossigeno (in basso). |
| F42 | BOBINA DI ACCENSIONE | 20A | Bobina di accensione #1/#2/#3/#4;
Condensatore. |
| F43 | 3 E3 ECU | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | 5 E5 ECU | 10 A | ECM |
| F46 | SENSORE 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | Modulo di controllo ABS/ESP;
Connettore di controllo universale. |
| F48 | TCU 2 T2 | 15A | Blocco di giunzione E/R (fusibile: F34) |
| F49 | SENSORE 3 S3 | 10 A | Blocco di connessione E/R (RLY.7) |
| F50 | ECU 4 E4 | 15A | – |
| F51 | TIRANTE | 25A | Relè tergicristallo |
| F52 | CORNO | 15A | Relè del clacson |
Gamma 1.6 MPI
| No. | Nome | Ampere [A] | Descrizione |
|---|---|---|---|
| F37 | SENSORE 2 S2 | 10 A | Sensore di posizione dell’albero a camme #1/#2;
Elettrovalvola di controllo del blowdown; Valvola di controllo dell’olio #1/#2; Elettrovalvola di ingresso variabile; Blocco connettori E/R (RLY.1, RLY.2). |
| F38 | 2 E2 ECU | 10 A | ECM/PCM |
| F39 | 1 ECU E1 | 20A | ECM/PCM |
| F40 | INIETTORE INIETTORE | 15A | Iniettore #1/#2/#3/#4 |
| F41 | SENSORE 1 S1 | 15A | Sensore di ossigeno (su);
Sensore di ossigeno (in basso). |
| F42 | BOBINA DI ACCENSIONE | 20A | Bobina di accensione #1/#2/#3/#4;
Condensatore. |
| F43 | 3 E3 ECU | 15A | ECM/PCM |
| F44 | A/CON | 10 A | – |
| F45 | 5 E5 ECU | 10 A | ECM/PCM |
| F46 | SENSORE 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | Modulo di controllo ABS/ESP;
Connettore di controllo universale. |
| F48 | TCU 2 T2 | 15A | Interruttore di portata del ponte del propulsore;
Blocco connettore E/R (fusibile: F34). |
| F49 | SENSORE 3 S3 | 10 A | Blocco di connessione E/R (RLY.7) |
| F50 | ECU 4 E4 | 15A | ECM/PCM |
| F51 | TIRANTE | 25A | Relè tergicristallo |
| F52 | CORNO | 15A | Relè del clacson |
U-II 1.6 TCI
| No. | Nome | Ampere [A] | Descrizione |
|---|---|---|---|
| F37 | SENSORE 2 S2 | 10 A | Sensore di livello dell’olio;
Attuatore elettronico VGT; Valvola di raffreddamento EGR; Valvola di controllo della pressione del carburante; Sensore PM; Interruttore delle luci di arresto; Relè A/Con; Blocco connettore E/R (RLY.2/5/11). |
| F38 | 2 E2 ECU | 10 A | – |
| F39 | 1 ECU E1 | 20A | ECM |
| F40 | INIETTORE INIETTORE | 15A | – |
| F41 | SENSORE 1 S1 | 15A | Sonda Lambda #1/#2 |
| F42 | BOBINA DI ACCENSIONE | 20A | Bobina di accensione #1/#2/#3/#4 |
| F43 | 3 E3 ECU | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | 5 E5 ECU | 10 A | ECM |
| F46 | SENSORE 4 S4 | 15A | Riscaldatore del filtro del carburante e sensore di avviso del filtro del carburante;
Gruppo candeletta. |
| F47 | ABS 3 3 | 10 A | Modulo di controllo ABS/ESP;
Connettore di controllo universale. |
| F48 | TCU 2 T2 | 15A | MTC;
Interruttore della gamma di trasmissione; Blocco connettore E/R (fusibile: F34). |
| F49 | SENSORE 3 S3 | 10 A | Sensore di flusso d’aria;
Valvola di controllo della pressione della rotaia; Sensore di posizione dell’albero a camme; Valvola di pressione dell’olio; Blocco connettore E/R (RLY.7). |
| F50 | ECU 4 E4 | 15A | – |
| F51 | TIRANTE | 25A | Relè tergicristallo |
| F52 | CORNO | 15A | Relè del clacson |
