Hyundai Getz (2002-2005) – scatola dei fusibili
Hyundai Getz (2002-2005) – Schema della scatola dei fusibili
Anno di fabbricazione: 2002, 2003, 2004, 2005.
Fusibile dell’accendino (presa elettrica) nella Hyundai Getz (2002-2005). Il fusibile C/LIGHT si trova nella scatola dei fusibili del quadro strumenti.

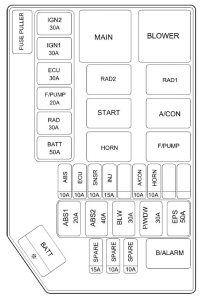

Vano motore
| Nome | Amp [A] | Descrizione |
| IGN 2 | 30 | Interruttore di accensione |
| IGN 1 | 30 | Interruttore di accensione;
Avvio del relè. |
| ECU | 30 | Pompa del carburante;
Alternatore; ECM. |
| F / POMPA | 20 | Interruttore automatico di interruzione del carburante |
| RAD | 30 | Ventola del radiatore |
| BATT | 50 | Caratteristica;
Relè antinebbia. |
| ABS | 10 | ABS |
| ECU | 10 | ECM |
| SNSR | 10 | A / CON;
Pompa del carburante. |
| INJ | 15 | Iniettore |
| A / CON | 10 | A/CON |
| CORNO | 10 | Corno |
| ABS1 | 20 | ABS |
| ABS2 | 40 | ABS |
| BLW | 30 | Soffiante;
Motore di soffiaggio. |
| P / WDW | 30 | Fornitura di finestre |
| EPS | 50 | Servosterzo elettronico |
| BATT | 100 | Alternatore (1,1 l) |
| 120 | Alternatore (1,3 / 1,6 l) | |
| RICAMBI | 15 | Fusibile di ricambio |
| RICAMBI | 10 | Fusibile di ricambio |
| RICAMBI | 10 | Fusibile di ricambio |

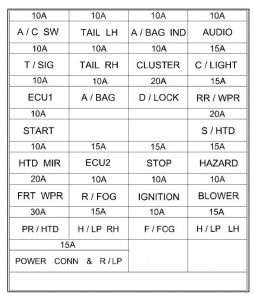

Pannello interno
| Nome | Amp [A] | Descrizione |
| A / C SW | 10 | Aria condizionata |
| POSTERIORE | 10 | Luce di stop / Posteriore sinistro |
| A / BORSA IND | 10 | Indicatore airbag |
| AUDIO | 10 | Audio, specchio esterno elettronico |
| T / SIG | 10 | Accendere la luce di segnalazione, la luce di retromarcia |
| DESTRA DELLA CODA | 10 | Luce di stop/coda (destra) |
| DESTRA DELLA CODA | 10 | Luce di stop/coda (destra) |
| CLUSTER | 10 | Gruppo |
| C / LUCE | 15 | Più leggero |
| 1 CENTRALINA | 10 | PCM, controllo ABS |
| A/BAG | 10 | Airbag |
| D / BLOCCO | 20 | Sistema di chiusura delle porte;
Tetto apribile. |
| RR / WPR | 15 | Motore del tergicristallo posteriore |
| INIZIO | 10 | Avvio del relè;
Sistema di allarme; |
| S / HTD | 20 | Scaldasedili |
| HTD MIR | 10 | Sbrinatore del lunotto posteriore |
| ECU2 | 15 | ECM |
| STOP | 15 | Semaforo;
Fornitura di finestre. |
| PERICOLO | 15 | Spia di pericolo;
ETACM. |
| CAP FRT | 20 | Motore del tergicristallo anteriore |
| R / FOG | 10 | Fendinebbia posteriore |
| IGNIZIONE | 10 | Fendinebbia;
ETACM; Finestra elettrica; Dispositivo di livellamento dei fari. |
| SOFFIATORE | 10 | Soffiante;
Tetto apribile. |
| PR / HTD | 30 | Sbrinatore del lunotto posteriore |
| H / N RH | 15 | Faro (destra) |
| F / FOG | 10 | Fendinebbia anteriore |
| H / N LH | 15 | Indicatore di direzione abbagliante, riflettore (sinistro) |
| POWER CONN & R/LP | 15 | Lampada da soggiorno;
Audio; Cluster. |
