Hyundai Nexus (2018-2019) – scatola dei fusibili

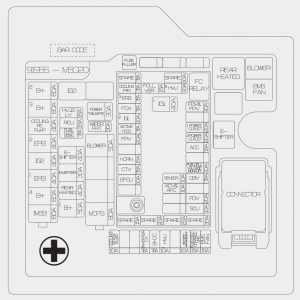

Hyundai Nexus (2018-2019) – Schema della scatola dei fusibili
Anno di fabbricazione: 2018, 2019.
Fusibile dell’accendino (presa elettrica) in Hyundai Nexo (2018-2019). Il fusibile 36 è nella scatola dei fusibili
Cruscotto
Nome del fusibile | [ZA] | Componente protetto |
MEMORIA1 | 10 | Modulo portellone posteriore elettrico, modulo di controllo del climatizzatore, pannello di controllo del climatizzatore |
MODULO1 | 10 | Scatola relè ICM (relè di ripiegamento/spiegamento dello specchietto retrovisore esterno), unità principale A/V e navigazione (interruttore luci di emergenza), interruttore del cambio (SBW), sensore automatico e fotoelettrico, specchietto retrovisore esterno conducente / passeggero, quadro strumenti |
PORTA UTENSILE APERTA | 10 | Relè del portellone posteriore |
P / FINESTRA RH | 25 | Relè alzacristalli elettrici destro |
P/FINESTRA LH |
25 | Relè finestrino SX, modulo vetro di sicurezza conducente |
P / SEAT DRV | 25 | Interruttore manuale del sedile del conducente |
MODULO 4 | 7,5 | IBU, sistema di ausilio al parcheggio intelligente telecomandato, unità VESS, interruttore del freno di stazionamento elettronico, unità di assistenza al mantenimento della corsia (linea), unità di segnalazione dell’angolo cieco LH / RH, interruttore anticollisione, blocco di collegamento del locale PE (connettore di controllo universale) |
MODULO 8 | 7,5 | Connettore per il collegamento dati, interruttore di emergenza, specchio elettrocromico |
S / RISCALDATORE RR | 20 | Riscaldamento dei sedili posteriori |
RISCALDATO SPECCHIO |
10 | Specchietto retrovisore esterno elettrico conducente/passeggero, pannello di controllo del climatizzatore |
S / CALORE FRT |
20 | Ventilazione aria anteriore / riscaldamento sedili Modulo di controllo sedili |
AMP | 25 | AMP |
MULTI MEDIA | 15 | Unità principale A/V e di navigazione, pannello interruttori della console centrale |
MODULO 5 | 10 | Modulo di controllo sedili, AMP, unità principale A/V e navigazione, pannello di controllo del climatizzatore, riscaldatore PTC, modulo di controllo del climatizzatore, specchietto elettrocromico, riscaldatore sedili posteriori |
TIRANTE (RR) | 15 | Scatola relè ICM (relè tergicristallo posteriore), motore tergicristallo posteriore |
BLOCCO PORTA | 20 | Relè serratura porta, relè apriporta, scatola relè ICM (relè apriporta a due giri) |
IBU1 | 15 | IBU |
FRENO SVIZZERA |
10 | IBU, interruttore dello stop |
P / PASSAGGIO SEDILE | 25 | Interruttore di regolazione manuale del sedile del passeggero |
A / C | 7,5 | Modulo di controllo del climatizzatore, sensore della temperatura dell’auto, pannello di controllo del climatizzatore, ionizzatore del cluster, compressore del climatizzatore, blocco di collegamento della sala PE (relè del soffiatore) |
PACCHETTO ARIA2 | 10 | Modulo di controllo SRS |
LAVATRICE | 15 | Interruttore multifunzione |
MDPS | 7,5 | Unità MDPS |
MODULO 7 | 7,5 | Ventilazione aria anteriore/riscaldamento sedili Modulo di controllo sedili, inverter AC, riscaldamento sedili posteriori, modulo monitor surround, presa di corrente posteriore |
TETTUCCIO PARASOLE2 | 20 | Unità a tetto |
DSUNROOF1 | 20 | Unità a tetto |
CLUSTER | 7,5 | Quadro strumenti |
MODULO 3 | 7,5 | SCU, selettore di marcia (SBW), IDC, sensore VPD, interruttore luci di stop, HMU, modulo di controllo BMS |
INIZIO | 7,5 | FCU, IBU |
IBU2 | 7,5 | IBU |
A / BORSA IND | 7,5 | Quadro strumenti, pannello di controllo del climatizzatore |
MODULO 6 | 7,5 | IBU |
MODULO 2 | 10 | Unità di controllo BMS, caricabatterie wireless, caricabatterie USB LH / RH, unità principale A/V e di navigazione, pannello interruttori della console centrale, amplificatore, unità monitor per la visione ambientale, interruttore di alimentazione degli specchietti retrovisori esterni, IBU |
PACCHETTO ARIA1 | 15 | Modulo di controllo SRS, sensore di rilevamento dell’occupazione |
Pannello dei fusibili per il vano del modulo di potenza della cella a combustibile
Tipo | Nome del fusibile | [ZA] | Circuito protetto |
MULTI FUSO-1 | B + 2 | 60 | Blocco di collegamento ICU (unità di controllo IPS, IPS1) |
B + 3 | 60 | Blocco di connessione ICU (unità di controllo IPS) | |
RAFFREDDAMENTO POMPA PE |
40 | Pompa per refrigerante ambiente PE (CPP) | |
EPB2 | 40 | Modulo di controllo elettronico dei freni | |
IG2 | 40 | Blocco di collegamento della sala PE (relè IG2) | |
EPB1 | 40 | Modulo di controllo elettronico dei freni, blocco di connessione per camera PE (connettore di controllo universale) | |
B + 4 | 60 | Blocco di collegamento UCI (fusibili – SUNROOF1, SUNROOF2, AMP, P / SEAT DRV, P / SEAT PASS, S / HEATER FRT, P / WINDOW LH, P / WINDOW RH, TAIL GATE OPEN) | |
IMEB | 80 | Modulo di controllo elettronico dei freni | |
MULTI FUSO-2 | SOFFIATORE | 50 | Blocco di collegamento del locale PE (relè della soffiante) |
MDPS | 80 | Unità MDPS | |
SICUREZZA | HVJB LV | 15 | Blocco connettore MV |
RCU | 15 | Modulo maniglia automatica per porte a filo conducente / passeggero, modulo maniglia automatica per porte a filo posteriore LH / RH | |
PORTA CARBURANTE APERTO |
7,5 | Scatola relè ICM (relè sportello di rifornimento carburante) | |
E-SHIFTER | 40 | Blocco di collegamento del locale PE (relè di commutazione E) | |
INVERTER | 30 | Inverter AC | |
POSTERIORE RISCALDATO |
40 | Blocco di collegamento della sala PE (relè posteriore riscaldato) | |
B + 1 | 50 | Blocco di interconnessione UCI ((fusibile – MODULO1, AIRBAG2, MODULO8, S / RISCALDAMENTO DETERMINATO, BLOCCO PORTA, IBU1, COMUTATORE BLOCCO), relè di interruzione automatica della corrente di dispersione) | |
POTENZA CANCELLO POSTERIORE |
30 | Modulo portellone di alimentazione | |
FRT TIRANTE | 30 | Motore del tergicristallo anteriore | |
RAFFREDDAMENTO BOMBA A MOLLA |
10 | Pompa del refrigerante della cella (CSP) | |
INVERTER LV | 7,5 | Inverter | |
BHDC | 7,5 | IDC | |
HMU1 | 10 | HMU | |
BATTERIA AMMINISTRAZIONE |
10 | Modulo di controllo BMS | |
CELLA DI COMBUSTIBILE UNITÀ DI CONTROLLO |
15 | FCU | |
VENTILATORE BMS | 15 | Blocco di collegamento del locale PE (relè del ventilatore BMS) |
