Opel Astra H (2010-2014) – Scatola dei fusibili
Opel Astra H (2010-2014) – Schema della scatola dei fusibili
Anno di fabbricazione: 2010, 2011, 2012, 2014.
Fusibile dell’accendino (presa elettrica) in una Opel Astra H (2010-2014). Il fusibile 36 è nella scatola dei fusibili.
Scatola dei fusibili nel vano motore
| No. | Descrizione |
| 1 | Sistema ABS |
| 2 | Sistema ABS |
| 3 | Ventilatore interno;
Aria condizionata a controllo elettronico. |
| 4 | Ventola interna;
Riscaldamento; Aria condizionata. |
| 5 | Ventola del radiatore |
| 6 | Ventola del radiatore |
| 7 | Sistema di chiusura centralizzata |
| 8 | Lavaggio del parabrezza,
Portellone posteriore. |
| 9 | Riscaldamento del lunotto;
Specchietti retrovisori esterni riscaldati. |
| 10 | Connettore del sistema diagnostico |
| 11 | Indicatori e strumenti |
| 12 | Interfaccia per telefoni cellulari;
Sistema di audio-navigazione; Display. |
| 13 | Illuminazione interna |
| 14 | Tergicristalli |
| 15 | Tergicristalli |
| 16 | Segnale acustico, sistema ABS;
Interruttore delle luci dei freni; Aria condizionata. |
| 17 | Filtro carburante diesel
o aria condizionata. |
| 18 | Avviamento |
| 19 | – |
| 20 | Segnale sonoro |
| 21 | Elettronica del motore |
| 22 | Elettronica del motore |
| 23 | Livellamento dei fari |
| 24 | Pompa del carburante |
| 25 | – |
| 26 | Elettronica del motore |
| 27 | Riscaldamento;
Aria condizionata. |
| 28 | – |
| 29 | Servosterzo |
| 30 | Elettronica del motore |
| 31 | Tergicristallo posteriore |
| 32 | Comunicazione su
interruttore delle luci dei freni. |
| 33 | Livellamento dei fari;
Interruttore dei fari; Interruttore della frizione; Indicatori e strumenti; Modulo della porta del conducente. |
| 34 | Modulo di controllo;
Modulo del piantone dello sterzo. |
| 35 | Sistema di audio-navigazione |
| 36 | Accendino;
Presa di corrente anteriore. |
Assegnazione dei fusibili in combinazione con la scatola dei fusibili variante B nel bagagliaio
| No. | Descrizione |
| 1 | Sistema ABS |
| 2 | Sistema ABS |
| 3 | Ventola interna;
Aria condizionata a controllo elettronico. |
| 4 | Ventola interna;
Riscaldamento; Aria condizionata. |
| 5 | Ventola del radiatore |
| 6 | Ventola del radiatore |
| 7 | Lavacristalli |
| 8 | Segnale acustico |
| 9 | Rimuovitori di fari |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | Fari fendinebbia |
| 14 | Tergicristalli |
| 15 | Tergicristalli |
| 16 | Modulo di controllo elettronico;
Sistema Open&Start; Sistema ABS; Interruttore luci freno, TwinTop. |
| 17 | Sistema di riscaldamento del filtro del carburante
(Motore diesel). |
| 18 | Avviamento |
| 19 | Elettronica di trasmissione |
| 20 | Soffiante |
| 21 | Elettronica del motore |
| 22 | Elettronica del motore |
| 23 | Sistema di illuminazione stradale adattivo;
Livellamento dei fari. |
| 24 | Pompa del carburante |
| 25 | Elettronica di trasmissione |
| 26 | Elettronica del motore |
| 27 | Servosterzo |
| 28 | Elettronica di trasmissione |
| 29 | Elettronica di trasmissione |
| 30 | Elettronica del motore |
| 31 | Sistema di illuminazione stradale adattivo;
Livellamento dei fari. |
| 32 | Sistema frenante;
Aria condizionata; Interruttore della frizione. |
| 33 | Sistema di illuminazione stradale adattivo;
Livellamento dei fari; Interruttore dei fari. |
| 34 | Modulo di controllo;
Modulo del piantone dello sterzo. |
| 35 | Sistema di audio-navigazione |
| 36 | Interfaccia per telefoni cellulari;
Sistema di audio-navigazione; Display. |

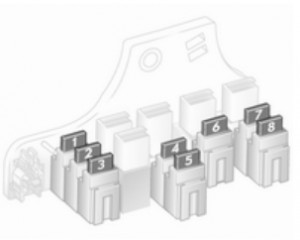

Scatola dei fusibili nel bagagliaio
Berlina a 5 porte, station wagon, versione per le consegne
Berlina 3 porte
Berlina, modello a 4 porte
Versione TwinTop
Versione della scatola dei fusibili
| No. | Descrizione |
| 1 | Fari fendinebbia |
| 2 | – |
| 3 | Presa di corrente
nel bagagliaio. |
| 4 | Luci di retromarcia |
| 5 | Finestrini a comando elettrico
sulle porte posteriori. |
| 6 | Soffiante |
| 7 | Finestrini a comando elettrico
sulle porte d’ingresso. |
| 8 | Specchietti retrovisori esterni riscaldati |

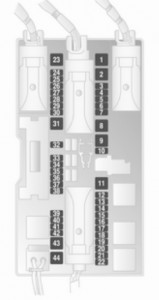

Scatola portafusibili versione B
| No. | Descrizione |
| 1 | Finestrini a comando elettrico
sulle porte d’ingresso |
| 2 | – |
| 3 | Indicatori e strumenti |
| 4 | Riscaldamento, aria condizionata;
Aria condizionata a controllo elettronico. |
| 5 | Airbag |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | Riscaldamento del lunotto posteriore |
| 12 | Tergicristallo posteriore |
| 13 | Sistema di facilitazione del parcheggio |
| 14 | Riscaldamento, climatizzazione |
| 15 | – |
| 16 | Sistema di riconoscimento del carico dei sedili;
Sistema Open&Start. |
| 17 | Sensore pioggia;
Sistema di monitoraggio della pressione degli pneumatici; Specchio interno. |
| 18 | Indicatori e strumenti, interruttori |
| 19 | – |
| 20 | Sistema CDC |
| 21 | Specchietti retrovisori esterni riscaldati |
| 22 | Finestra sul tetto |
| 23 | Finestrini a comando elettrico
sulle porte posteriori |
| 24 | Connettore del sistema diagnostico |
| 25 | – |
| 26 | Specchi esterni;
Pieghevole elettricamente. |
| 27 | Sensore a ultrasuoni;
Allarme automatico. |
| 28 | – |
| 29 | Accendino;
Presa di corrente anteriore. |
| 30 | Presa di corrente posteriore |
| 31 | – |
| 32 | – |
| 33 | Sistema Open&Start |
| 34 | Finestra sul tetto;
Tetto gemellato. |
| 35 | Presa di corrente posteriore |
| 36 | Accoppiamento del rimorchio |
| 37 | – |
| 38 | Chiusura centralizzata, contatto 30 |
| 39 | Riscaldamento del sedile sinistro |
| 40 | Riscaldamento del sedile destro |
| 41 | – |
| 42 | – |
| 43 | – |
| 44 | – |
