Peugeot Partner VU (2012-2013) – Scatola dei fusibili
Peugeot Partner mk2 VU (2012-2013) – Schema della scatola dei fusibili
Anno di produzione: 2012, 2013.
Fusibile dell’accendino (presa di corrente) nel Peugeot Partner VU (2012-2013). Il fusibile 9 nella scatola dei fusibili è un quadro strumenti.

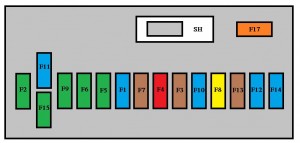

Fusibili della console
| No. | Amp [A] | Descrizione |
| 1 | 15 | Tergicristallo posteriore |
| 2 | – | Non utilizzato |
| 3 | 5 | Airbag |
| 4 | 10 | Aria condizionata;
Presa diagnostica; Controllo dello specchio; Cablaggio dei fari. |
| 5 | 30 | Alzacristalli elettrici |
| 6 | 30 | Castelli |
| 7 | 5 | Plafoniera posteriore;
Luci di lettura della mappa anteriore; Console sul tetto. |
| 8 | 20 | Apparecchiature audio;
Caricatore CD; Display; Rilevamento della bassa pressione degli pneumatici; Allarme e sirena. |
| 9 | 30 | Presa anteriore e posteriore da 12 volt |
| 10 | 15 | Colonna centrale |
| 11 | 15 | Interruttore di accensione a bassa corrente |
| 12 | 15 | Sensore di pioggia e luce;
Airbag. |
| 13 | 5 | Cruscotto |
| 14 | 15 | Assistenza al parcheggio;
Controllo automatico della climatizzazione; Kit vivavoce. |
| 15 | 30 | Castelli |
| 16 | – | Non utilizzato |
| 17 | 40 | Lunotto/specchietto riscaldato |
Fusibili nell’abitacolo
| No. | Amp [A] | Descrizione |
| F1 | – | Non utilizzato |
| F2 | – | Non utilizzato |
| F3 | – | Non utilizzato |
| F4 | 15 | Corriere dello specchio pieghevole |
| F5 | 15 | Relè della presa dell’unità di raffreddamento |
Fusibili per rimorchio / gancio di traino / carrozzieri / ponte
| No. | Amp [A] | Descrizione |
| 1 | 15 | Non utilizzato |
| 2 | 15 | Accensione, relè di funzionamento del generatore |
| 3 | 15 | Alimentazione del rimorchio a 12 V |
| 4 | 15 | Fornitura permanente di modificatori |
| 5 | 40 | Luci di emergenza |
Fusibili sotto il cofano
| No. | Amp [A] | Descrizione |
| 1 | 20 | Gestione del motore |
| 2 | 15 | Corno |
| 3 | 10 | Pompa di lavaggio anteriore e posteriore |
| 4 | 20 | Pompa lavafari o LED |
| 5 | 15 | Componenti del motore |
| 6 | 10 | Sensore angolo di sterzata, ESP |
| 7 | 10 | Interruttore del freno, interruttore della frizione |
| 8 | 25 | Avviamento |
| 9 | 10 | Motore dei fari;
Unità di gestione del parcheggio. |
| 10 | 30 | Componenti del motore |
| 11 | 40 | Prenotazione |
| 12 | 30 | Pulitori |
| 13 | 40 | Interfaccia del sistema incorporato |
| 14 | 30 | Pompa |
| 15 | 10 | Semaforo a destra |
| 16 | 10 | Semaforo a sinistra |
| 17 | 15 | Lampada subacquea a destra |
| 18 | 15 | Proiettore anabbagliante a sinistra |
