Porsche Cayenne (2002-2010) – scatola dei fusibili
Porsche Cayenne 9PA/E1 – Schema della scatola dei fusibili
Anno di fabbricazione: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Fusibile dell’accendino (presa di corrente) in Porsche Cayenne Questi sono i fusibili 1, 3 e 5 nella scatola dei fusibili del quadro strumenti sul lato sinistro.

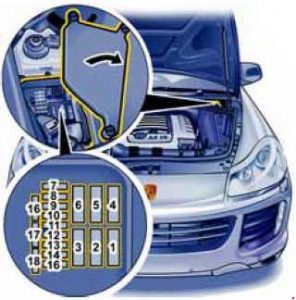

Scatola dei fusibili del vano motore
Numero | Descrizione | Ampere [A] |
1 | Ventilatore | 60 |
2 | Ventilatore | 30 |
3 | 2003-2007:
Pompa dell’aria secondaria |
40 |
4 | 2003-2007:
Pompa dell’aria secondaria |
40 |
5 | – | – |
6 | – | – |
7 | Iniettori del carburante, bobine di accensione | 20 |
8 | 2003-2007:
Iniettori del carburante; Bobine di accensione. |
20 |
2007-2010:
Cayenne: Bobine di accensione; Cayenne S/Cayenne GTS/Cayenne S Transiberiana: Valvola di sfiato del serbatoio; Compressore dell’aria condizionata; Controllore del climatizzatore; Interruttore del condotto di aspirazione; Sfiato del carter. |
15 | |
9 | Modulo di controllo del motore;
Regolatori dell’albero a camme; Interruttore del condotto di aspirazione (Cayenne). |
30 |
2007-2010:
Cayenne: Unità di controllo del motore. |
20 | |
2007-2010:
Cayenne S/Cayenne GTS/Cayenne S Transiberiana: Valvola di controllo del volume; Regolatore dell’albero a camme; Regolatore della valvola di sollevamento. |
15 | |
10 | 2003-2007:
Componenti del motore: ventola dell’aria di raffreddamento, pompa da passerella, valvola di intercettazione assorbitore di carbonio, sensore di pressione del climatizzatore, rilevamento delle perdite dei serbatoi, pompa di avviamento (Cayenne S), valvola di intercettazione dell’assorbitore di carbonio (Cayenne). 2007-2010: Cayenne: Relè della pompa dell’acqua; Rilevamento delle perdite nei serbatoi; Valvola di chiusura della lattina di carbonio; Ventaglio; Sensore di pressione del climatizzatore. 2007-2010: Cayenne S/Cayenne GTS/Cayenne S Transiberiana: Stadi di uscita dell’aria di raffreddamento; Sensore di pressione del climatizzatore; Rilevamento delle perdite nei serbatoi; Valvola di controllo dei flap di scarico; Sensore di livello dell’olio. |
10 |
11 | Cablaggio del motore esistente;
Pompa dell’aria secondaria (Cayenne); Compressore dell’aria condizionata (Cayenne); Sensore livello olio (Cayenne); 2007-2010: Cayenne: sensore di livello dell’olio, compressore dell’aria condizionata, unità di controllo del climatizzatore, sfiatatoio del carter 2007-2010: Cayenne S/Cayenne GTS/Cayenne S Transiberiana: Controllore del motore; Valvola del carburante. |
15 |
12 | 2003-2007:
Relè della scatola elettronica; Pompe dell’aria secondaria; Relè della pompa di esaurimento. |
5 |
2007-2010:
Regolazione dell’albero a camme; Ventilazione del serbatoio; Valvola del carburante; Collettore di aspirazione variabile. |
10 | |
13 | Pompa del carburante – destra | 15 |
14 | Pompa del carburante – sinistra | 15 |
15 | Modulo di controllo motore, relè principale | 10 |
16 | Pompa per vuoto | 30 |
17 | Sensori di ossigeno davanti al convertitore catalitico | 15 |
18 | Sensori di ossigeno dietro il convertitore catalitico | 7,5 |
Scatola dei fusibili sul lato sinistro del cruscotto
Numero | Descrizione | Ampere [A] |
1 | 2003-2007:
Presa della console centrale, accendisigari 2007-2010: Presa di corrente in cabina di guida nella parte anteriore centrale, Presa di corrente nella console centrale Posteriore destro e posteriore sinistro |
20 |
2 | Ricevitore radio Riscaldatore per parcheggi | 5 |
3 | Presa di corrente nel vano piedi del passeggero | 20 |
4 | 2003-2007:
Riscaldatore di parcheggio |
15 |
2007-2010:
Riscaldatore di parcheggio |
20 | |
5 | Prese di corrente nel bagagliaio | 20 |
6 | Entrata e guida della Porsche | 15 |
7 | Diagnostica;
Sensore di pioggia e luce; Controllo dell’antenna. |
5 |
8 | Pulitori | 30 |
9 | Controllore del sistema elettrico del veicolo
(pompa del liquido lavavetri) |
15 |
10 | 2003-2007:
Finestrino elettrico – posteriore sinistro |
25 |
2007-2010:
Finestrini e finestrini ad azionamento elettrico chiusura centralizzata – porta posteriore sinistra |
30 | |
11 | 2003-2007:
Sistema di chiusura centralizzata |
15 |
12 | 2003-2007:
Illuminazione interna; Unità di controllo del sistema elettrico del veicolo. |
20 |
13 | – | – |
14 | 2003-2007:
Parabrezza elettrico, anteriore sinistro |
25 |
2007-2010:
Alzacristalli elettrici e chiusura centralizzata – porta anteriore sinistra |
30 | |
15 | Luce posteriore destra;
Chiusura centralizzata; Alzacristalli elettrici; Specchi. |
15 |
16 | Corno;
Unità di controllo dell’impianto elettrico del veicolo. |
20 |
17 | 2003-2007:
Indicatore di direzione; Luce di posizione – sinistra; Unità di controllo del sistema elettrico del veicolo. |
10 |
2007-2010:
Controllore del sistema elettrico del veicolo (Indicatore di sinistra, luce d’ingombro destra, anabbagliante sinistro). |
30 | |
18 | 2003-2007:
Sistema di lavaggio dei fari |
20 |
2007-2010:
Sistema di lavaggio dei fari |
25 | |
19 | 2003-2007:
Fendinebbia; Unità di controllo del sistema elettrico del veicolo |
15 |
2007-2010:
Illuminazione interna, unità di controllo del sistema elettrico del veicolo |
5 | |
20 | 2007-2010:
Controllore del sistema elettrico del veicolo (Illuminazione dello strumento, fendinebbia sinistro, luce supplementare per la guida a sinistra). |
30 |
21 | 2003-2007:
Illuminazione d’angolo; Unità di controllo del sistema elettrico del veicolo. |
15 |
22 | Blocco del differenziale posteriore;
Scatola di distribuzione; Copertura posteriore automatica. |
30 |
23 | 2003-2007:
Blocco del differenziale posteriore; Stabilizzatori staccabili; 2007-2010: Blocco del differenziale. |
10 |
24 | Sistema di monitoraggio della pressione degli pneumatici | 5 |
25 | – | – |
26 | Porsche Stability Management;
Disattivazione dell’airbag del passeggero; Interruttore del pedale del freno; Pannello strumenti; Unità di controllo del motore; Unità di controllo airbag; Modulo del piantone dello sterzo. |
10 |
Unità di controllo del motore
(Unità di controllo del motore, ventole del radiatore, airbag, interruttore della frizione, pannello degli strumenti). |
||
27 | – | – |
28 | – | – |
29 | – | – |
30 | Lampeggianti a terra montati sul tetto | 15 |
31 | Lampeggianti a terra montati sul tetto | 15 |
32 | – | – |
33 | Riscaldamento del volante;
Modulo del piantone dello sterzo. |
15 |
34 | Controllo dell’abitacolo;
Riscaldamento dei sedili; Sensore di inclinazione. |
|
35 | 2003-2007:
Passaggio di luci; Abbaglianti. |
15 |
2007-2010:
Controllore del sistema elettrico del veicolo (Fendinebbia destro, luce di marcia ausiliaria destra, illuminazione interna). |
30 | |
36 | 2003-2007:
Unità di controllo elettrico del veicolo |
10 |
2007-2010:
Unità di controllo per il funzionamento elettrico Sedili lato sinistro |
30 | |
37 | – | – |
38 | Luci di stop | 10 |
39 | Attivazione della ritrasmissione;
Lunotto termico; Riscaldamento dei sedili. |
5 |
40 | Cruscotto;
Diagnostica. |
5 |
41 | Unità di controllo Kessy
(blocco del piantone dello sterzo, blocco dell’accensione, Porsche Entry & Drive, interruttore della frizione). |
15 |
42 | Tetto scorrevole. sollevabile
o tetto panoramico. |
30 |
43 | Subwoofer | 30 |
44 | Regolazione elettrica del sedile – sinistra;
Regolazione elettrica del piantone dello sterzo. |
30 |
45 | Regolazione elettrica del sedile – sinistra;
Riscaldamento dei sedili – posteriore. |
30 |
46 | – | – |
47 | 2003-2007:
Blocco del differenziale posteriore; 2007-2010: Scatola di distribuzione. |
10 |
48 | Timer del riscaldatore di parcheggio | 5 |
49 | Servotronic;
Stabilizzatori staccabili. |
5 |
50 | 2003-2007:
Ventilazione del tubo di riscaldamento. |
10 |
51 | Sensore di qualità dell’aria;
Presa diagnostica; Freno di stazionamento. |
5 |
52 | 2003-2007:
Tergicristallo posteriore |
30 |
2007-2010:
Tergicristallo posteriore |
15 | |
53 | Comando per il lunotto termico;
Controllo dell’abitacolo; Interruttore della luce; Modulo del piantone dello sterzo. |
5 |
54 | Regolazione dei fari;
Faro allo xeno (a sinistra; 2007-2010). |
10 |
55 | – | – |
56 | Ventaglio;
Aria condizionata anteriore. |
40 |
57 | 2003-2007:
Ventaglio; Impianto di climatizzazione posteriore; 2007-2010: Controllo del livello del compressore. |
40 |
Scatola dei fusibili sul lato destro del cruscotto
Numero | Descrizione | Ampere [A] |
1 | Accoppiamento del rimorchio | 15 |
2 | ParkAssist | 5 |
3 | Aggancio del rimorchio | 15 |
4 | 2003-2007:
Centralina telefonica, telematica |
5 |
5 | Accoppiamento del rimorchio | 15 |
6 | Gestione della stabilità Porsche (PSM) | 30 |
7 | Scatola di trasferimento
(blocco del differenziale centrale); Preparazione del telefono. |
5 |
8 | 2003-2007:
Luci di guida supplementari; Unità di controllo dell’impianto elettrico del veicolo. |
20 |
2007-2010:
Unità di controllo del sistema elettrico del veicolo (Indicatore luminoso sinistro, indicatore destro, anabbagliante destro). |
30 | |
9 | 2003-2007:
Caricatore CD; Navigazione su DVD. |
5 |
10 | Sintonizzatore TV;
Ricevitore satellitare (2003-2007); Sedile posteriore multimediale (2007-2010). |
5 |
11 | Sistema radio o di comunicazione Porsche (PCM) | 10 |
12 | Amplificatore per pacchetto audio e Bose | 30 |
13 | Riscaldamento dei sedili | 5 |
14 | Luce posteriore – sinistra;
Chiusura centralizzata; Alzacristalli elettrici; Specchi. |
15 |
15 | 2003-2007:
Finestrino elettrico – posteriore destro |
25 |
2007-2010:
Finestrini e finestrini ad azionamento elettrico chiusura centralizzata – porta posteriore destra. |
30 | |
16 | Illuminazione della quarta di copertina;
Illuminazione di avvio; Illuminazione della porta; Luci di sicurezza posteriori. |
10 |
17 | 2003-2007:
Superare il semaforo a destra; Fari abbaglianti a destra. |
15 |
18 | Lunotto termico | 30 |
19 | 2003-2007:
Booster del freno; Gancio di traino. |
30 |
25 | ||
2007-2010:
Gancio di traino; Punto di connessione della presa per rimorchio. |
25 | |
20 | Regolazione elettrica dell’altezza del sedile | 30 |
21 | Relè di sblocco ruota di scorta (carico);
Clacson del sistema di allarme. |
10 |
22 | 2003-2007:
Regolazione elettrica del sedile – anteriore destro; Sedili anteriori destri riscaldati. |
30 |
2007-2010:
Riscaldamento dei sedili anteriori |
25 | |
23 | Aria condizionata | 10 |
24 | Regolazione elettrica del sedile – anteriore destro | 30 |
25 | Aria condizionata posteriore | 5 |
26 | – | – |
27 | Controllo del livello;
Gestione attiva delle sospensioni a livello Porsche; Porsche Dynamic Chassis Control (PDCC). |
15 |
28 | – | – |
29 | 2003-2007:
Unità di controllo della trasmissione. |
10 |
2007-2010:
Unità di controllo della trasmissione; Interruttore della leva del cambio Tiptronic. |
5 | |
30 | Meccanismo di bloccaggio del coperchio posteriore | 20 |
31 | Attuatore flap di riempimento – controller posteriore (motori) | 15 |
32 | 2003-2007:
Chiusura centralizzata – lato destro |
10 |
33 | – | – |
34 | 2003-2007:
Parabrezza elettrico – anteriore destro |
25 |
2007-2010:
Finestrini e finestrini ad azionamento elettrico chiusura centralizzata – porta anteriore destra |
30 | |
35 | 2003-2007:
Indicatore di direzione; Luce di posizione, a destra; Unità di controllo del sistema elettrico del veicolo. |
10 |
2007-2010:
Sedili ad azionamento elettrico, a destra |
30 | |
36 | Modulo tetto;
Telefono; Bussola |
5 |
37 | – | – |
38 | Gestione della stabilità Porsche | 10 |
39 | Diagnostica | 5 |
40 | Scatola di trasferimento
(blocco del differenziale centrale) |
10 |
41 | Unità di controllo del gancio di traino | 10 |
42 | Modulo a tetto – apriporta del garage | 5 |
43 | Luce di supporto | 5 |
44 | Ugelli di lavaggio riscaldati;
Interruttore del telaio; Potenziometro del riscaldamento dei sedili; Porsche Dynamic Chassis Control (PDCC). |
5 |
45 | – | – |
46 | 2007-2010:
Intrattenimento per i sedili posteriori |
5 |
47 | 2003-2007:
Preparazione del telefono |
10 |
48 | Controllo del livello;
Gestione attiva delle sospensioni Porsche. |
10 |
49 | Telefono, specchio automatico antiriflesso | 5 |
50 | 2003-2007:
ParkAssist |
5 |
2007-2010:
Proiettore allo xeno, destro |
10 | |
51 | 2003-2007:
Unità di controllo del cambio Tiptronic |
20 |
2007-2010:
Unità di controllo del cambio Tiptronic |
15 | |
52 | Interruttore della leva del cambio Tiptronic;
Pre-cablaggio del cambio. |
5 |
53 | Relè per parabrezza | 30 |
54 | Relè per parabrezza | 30 |
55 | Unità di controllo della telecamera di retromarcia | 5 |
56 | Gestione della stabilità Porsche | 40 |
57 | Centralina di controllo, gamma bassa. | 40 |
