Toyota Aygo AB10 (2005-2011) – Scatola dei fusibili
Toyota Aygo AB10 (2005-2011) – Schema della scatola dei fusibili
Anno di fabbricazione: 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Fusibile dell’accendino (presa) su Toyota Aygo AB10 (2005-2011). Il fusibile 27 si trova nella scatola dei fusibili del quadro strumenti (posteriore).
Scatola dei fusibili nel vano motore (lato superiore).

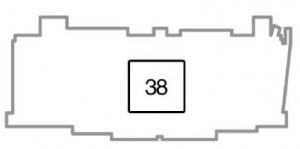

Scatola dei fusibili del vano motore (posteriore)
Scatola dei fusibili nel cruscotto (lato sinistro)
Scatola dei fusibili nel cruscotto (lato destro)
Scatola dei fusibili del quadro strumenti (posteriore)
Fusibili (tipo A)
| Fusibile | Amp [A] | Descrizione | |
| 1 | H-LP RH (HI) | 10 (con sistema di luci diurne) | Luci di destra |
| 2 | H-LP LH (HI) | 10 (con sistema di luci diurne) | Fari;
Indicatori e manometri sul lato sinistro. |
| 3 | H – N RH (LO) | 10 (con sistema di luci diurne) | Fari anteriori destri |
| 4 | H – N LH (LO) | 10 (con sistema di luci diurne) | Fari, indicatori e manometri a sinistra |
| 5 | DIMMER | 20 (con sistema di luci diurne) | Fusibili “H-LP LH (HI)”, “H-LP RH (HI)”,
“H-LP LH (LO)”, “H-LP RH (LO)”; Sistema di luci diurne. |
| H – N LH | 10 (senza sistema di luci diurne) | Fari sinistri | |
| 6 | ABS N. 2 | 25 (senza sistema di controllo della stabilità del veicolo) | Sistema frenante antibloccaggio e
Sistema di controllo della stabilità del veicolo. |
| VSC NR 2 | 30 (con sistema di controllo della stabilità del veicolo) | Sistema frenante antibloccaggio e
Sistema di controllo della stabilità del veicolo. |
|
| 7 | AM2 | 30 | Sistema di avviamento, fusibili “IG1”, “IG2”, “STA |
| 8 | PERICOLO | 10 | Indicatori di direzione, luci di emergenza;
Indicatori e misuratori. |
| 9 | H – N RH | 10 (senza sistema di luci diurne) | Luci di destra |
| 10 | CUPOLA | 15 | Indicatori e metriche;
Illuminazione interna; Sistema audio; Tachimetro. |
| 11 | EFI | 15 | Ventola di raffreddamento elettrica;
Sistema di iniezione multiporta; Sistema di iniezione sequenziale multiporta. |
| 12 | CORNO | 10 | Corno |
| 13 | RICAMBI | 7,5 | Fusibile di ricambio |
| 14 | RICAMBI | 10 | Fusibile di riserva |
| 15 | RICAMBI | 15 | Fusibile di ricambio |
| 16 | STA | 7,5 | Cambio manuale multimodale;
Sistema di iniezione multiporta; Sistema di iniezione sequenziale multiporta. |
| 17 | EFI NO.2 | 7,5 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Cambio manuale multimodale. |
| 18 | STOP | 10 | Semafori;
Luce di arresto montata in altezza; Sistema frenante antibloccaggio; Cambio manuale multimodale. |
| 19 | D / L | 25 | Sistema di chiusura delle porte;
Sistema di controllo remoto senza fili. |
| 20 | DEF | 20 | Defangatore del lunotto posteriore |
| 21 | CODA | 7,5 | Sistema di luci diurne;
Luci posteriori; Illuminazione della targa; Luci di posizione; Sistema di controllo del livello dei fari; Illuminazione del pannello strumenti. |
| 22 | OBD | 7,5 | Sistema di diagnostica di bordo |
| 23 | ECU – B | 7,5 | Cambio manuale multifunzione;
Sistema di luci diurne; Sistema di controllo della stabilità del veicolo; Manometri e indicatori; Fendinebbia posteriore. |
| 24 | ECU-IG | 7,5 | Sistema frenante antibloccaggio;
Sistema di controllo della stabilità del veicolo; Servosterzo elettrico; Ventola di raffreddamento elettrica. |
| 25 | INDIETRO | 10 | Luci di retromarcia;
Sistema di chiusura elettrico; Sistema di controllo remoto senza fili; Alzacristalli elettrici; Defangatore del lunotto; Tachimetro; Impianto di climatizzazione; Sistema di riscaldamento. |
| 26 | WIP | 20 | Tergicristallo e lavacristallo;
Tergicristallo e lavavetro posteriori. |
| 27 | ACC | 15 | Presa elettrica;
Sistema audio. |
| 28 | IG1 | 7,5 | Tergicristallo e lavacristallo;
Tergicristallo e lavavetro posteriori; Sistema frenante antibloccaggio; Servosterzo elettrico; Ventola di raffreddamento elettrica; Luci di retromarcia; Sistema di chiusura elettrica delle porte; Sistema di controllo remoto senza fili; Alzacristalli elettrici; Defangatore del lunotto; Tachimetro; Impianto di climatizzazione; Sistema di riscaldamento. |
| 29 | IG2 | 15 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Sistema airbag SRS; Indicatori e manometri; Sistema di luci diurne; Cambio manuale multimodale. |
| 30 | A/C | 7,5 | Aria condizionata;
Riscaldatore elettrico. |
Fusibili (tipo B)
| Fusibile | Amp [A] | Descrizione | |
| 31 | AM1 | 40 | Fusibili “ACC”, “WIP”,
“ECU-IG”, “BACK UP”. |
| 32 | PWR | 30 | Alzacristalli elettrici |
| 33 | HTR | 40 | Sistema di riscaldamento;
Impianto di climatizzazione; Fusibile “A / C”. |
| 34 | AMT | 50 | Cambio manuale multimodale |
| 35 | RADIATORE | 30 * | Ventola di raffreddamento elettrica |
| 40 * | |||
| 36 | ABS NO.1 | 40 (senza sistema di controllo della stabilità del veicolo) | Sistema frenante antibloccaggio e
Sistema di controllo della stabilità del veicolo. |
| VSC N.1 | 50 (con sistema di controllo della stabilità del veicolo) | Sistema frenante antibloccaggio e
Sistema di controllo della stabilità del veicolo. |
|
| 37 | EMPS | 50 | Sistema elettrico
Servosterzo. |
| ∗: sostituire il fusibile con uno uguale a quello originale. | |||
Fusibile (tipo C)
| Fusibile | Ampere nominale [A] | Descrizione | |
| 38 | ALTERNATORE | 120 | Sistema di ricarica, “EPS”, “ABS (senza sistema di controllo della stabilità del veicolo)”,
“VSC (con controllo della stabilità del veicolo)”, “RADIATORE”, “AM1”, “HTR”, “PWR”, “D / L” Fusibili, “DEF”, “TAIL”, “STOP”, “OBD”, “ECU-B”. |
