Toyota Highlander XU20 (2000-2003) – Scatola dei fusibili
Toyota Highlander XU20 (2000-2003) – Schema della scatola dei fusibili
Anno di fabbricazione: 2000, 2001, 2002, 2003.
Fusibile dell’accendino (presa) su Toyota Highlander XU20 (2000-2003). Il fusibile 23 è nella scatola dei fusibili.

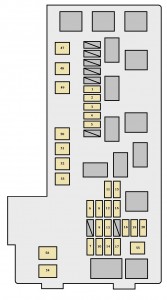

Vano motore

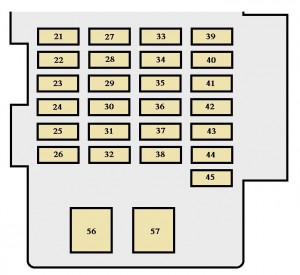

Cruscotto
Vano motore (con sistema di luci diurne)
Fusibili (tipo A)
| Fusibile | Amp [A] | Descrizione | |
| 1 | INIZIO | 7,5 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 2 | ABS3 | 7,5 | Sistema di controllo dello slittamento del veicolo |
| 3 | TESTA N RH LWR | 15 | Faro (anabbagliante) |
| 4 | TESTA LP LH LWR | 15 | Faro sinistro (anabbagliante) |
| 5 | A / F | 25 | Sensore del rapporto aria/carburante |
| 6 | ALT-S | 7,5 | Sistema di ricarica |
| 7 | RIMORCHIO | 20 | Luci del rimorchio |
| 8 | CORNO | 10 | Corno |
| 9 | SICUREZZA | 15 | Sistema antifurto |
| 10 | TESTA LP RH UPR | 10 | Faro (abbagliante) |
| 11 | ECU – B | 7,5 | Sistema antifurto;
Impianto di climatizzazione; Sistema di controllo dello slittamento del veicolo; Indicatori e misuratori; Sistema di controllo remoto senza fili; Serratura della porta ad azionamento elettrico. |
| 12 | EFI | 20 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Pompa del carburante; Sistema di immobilizzazione del motore. |
| 13 | BLOCCO PORTA | 25 | Sistema di chiusura elettrico;
Sistema di deterrenza contro le effrazioni. |
| 14 | TESTA UPR LP LH | 10 | Faro sinistro (abbagliante) |
| 15 | RADIO N.1 | 25 | Sistema audio per auto |
| 16 | CUPOLA | 10 | Illuminazione personale;
Illuminazione interna; Illuminazione cosmetica a specchio; Spia di accensione; Sistema di controllo remoto senza fili; Indicatori e misuratori. |
| 17 | PERICOLO | 15 | Luci di emergenza;
Illuminazione del pannello strumenti. |
| 18 | RICAMBI | 7,5 | Fusibile di ricambio |
| 19 | RICAMBI | 15 | Fusibile di riserva |
| 20 | RICAMBI | 25 | Fusibile di riserva |
| 21 | IGN | 7,5 | Indicatori e metriche;
Sistema airbag SRS. |
| 22 | RADIO N.2 | 7,5 | Sistema audio per auto |
| 23 | CIG | 15 | Più leggero |
| 24 | PORTA D RR | 20 | Finestrini a comando elettrico |
| 25 | USCITA PWR | 15 | Prese elettriche |
| 26 | FR FOG | 10 | Fari fendinebbia anteriori |
| 27 | SRS – IG | 15 | Sistema airbag SRS |
| 28 | ECU-IG | 15 | Tetto apribile elettrico;
Sistema frenante antibloccaggio; Sistema di controllo dello slittamento del veicolo; Sistema di blocco del cambio; Sistema di caricamento; Controllo della velocità di crociera; Luci di emergenza; Sistema di partenza. |
| 29 | TIRANTE | 25 | Tergicristalli e lavacristalli |
| 30 | P RR PORTA | 20 | Alzacristalli elettrici |
| 31 | P FR PORTA | 25 | Alzacristalli elettrici;
Luci supplementari per le porte; Sistema di chiusura elettrico. |
| 32 | S/ROOF | 20 | Tetto apribile elettrico |
| 33 | RISCALDATORE | 15 | Impianto di climatizzazione;
Ventola di raffreddamento elettrica; Specchietto retrovisore in vetro defangato; Deflettore dello specchietto retrovisore esterno; Indicatori e manometri. |
| 34 | IG1 | 7,5 | Luci di riserva;
Sistema di controllo dello slittamento del veicolo; Sistema di iniezione multiporta; Sistema di iniezione sequenziale multiporta; Riscaldatori per specchietti retrovisori esterni; Sistema di chiusura delle porte; Sistema di controllo remoto senza fili. |
| 35 | RR WIP | 15 | Tergicristallo posteriore |
| 36 | STOP | 20 | Semafori;
Luce di arresto montata in altezza; Sistema frenante antibloccaggio; Sistema di controllo dello slittamento del veicolo; Sistema di blocco del cambio; Controllo della velocità di crociera; Sistema di iniezione multiporta; Sistema di iniezione sequenziale multiporta. |
| 37 | OBD | 7,5 | Sistema di diagnostica di bordo |
| 38 | SEAT HTR | 15 | Scaldasedili |
| 39 | IG2 | 15 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Sistema di ricarica; Sistema di partenza. |
| 40 | LAVATRICE | 20 | Spia del livello del liquido di lavaggio |
| 41 | RR FOG | 7,5 | Nessun circuito |
| 42 | FR DEF | 20 | Impianto di climatizzazione;
Deflettori degli specchietti retrovisori esterni. |
| 43 | D FR PORTA | 20 | Alzacristalli elettrici;
Luci supplementari per le porte. |
| 44 | CODA | 10 | Luci posteriori;
Illuminazione della targa; Illuminazione del pannello strumenti; Fendinebbia anteriori; Luci laterali anteriori; Luci laterali posteriori; Luci di parcheggio. |
| 45 | PANNELLO | 7,5 | Illuminazione del pannello strumenti |
| 46 | DRL | 7,5 | Sistema di luci diurne |
Fusibili (tipo B)
| Fusibile | Amp [A] | Descrizione | |
| 47 | AM2 | 30 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Sistema di partenza. |
| 48 | ABS2 | 40 | Sistema frenante antibloccaggio;
Sistema di controllo dello slittamento del veicolo. |
| 49 | ABS1 | 40 | Sistema frenante antibloccaggio;
Sistema di controllo dello slittamento del veicolo. |
| 50 | RISCALDATORE | 50 | Sistema di condizionamento dell’aria |
| 51 | RDI | 30 | Ventole di raffreddamento elettriche |
| 52 | RR DEF | 30 | Deflettori per il lunotto posteriore |
| 53 | CDS | 30 | Ventole di raffreddamento elettriche |
| 54 | RDI | 50 | Nessun circuito |
| 55 | PRINCIPALE | 40 | Fusibili “HEAD LP RH LWR”, “HEAD LP LH LWR”,
“HEAD LP RH UPR” e “HEAD LP LH UPR”. |
| 56 | AM1 | 40 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Sistema di partenza. |
| 57 | POTENZA | 30 | Regolazione elettrica del sedile |
Fusibile (tipo C)
| Fusibile | Amp [A] | Descrizione | |
| 58 | ALT | 140 | Fusibili “SEAT HTR””ABS1”, “ABS2”,
“RDI”, “CDS”, “RR DEF”, “RISCALDATORE”, “AM1”, “AM2”, “TAIL”, “PANEL”, “STOP”, “S / ROOF” e |
