Toyota Prius C (2011-2016) – scatola dei fusibili
Toyota Prius C (2011-2016) – Schema della scatola dei fusibili
Anno di fabbricazione: 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile dell’accendino (presa elettrica) su Toyota Prius C (2011-2016). Il fusibile 15 si trova nella scatola dei fusibili (cruscotto lato guida).
Vano motore (scatola fusibili tipo A)
| Fusibile | Amp [A] | Descrizione | |
| 1 | EFI-MAIN | 20 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; EFI n. 2. |
| 2 | CORNO | 10 | Corno |
| 3 | IG2 | 30 | IG2 N. 2, METRO, IGN |
| 4 | RICAMBI | 7,5 | Fusibile di ricambio |
| 5 | RICAMBI | 15 | Fusibile di ricambio |
| 6 | RICAMBI | 30 | Fusibile di riserva |
| 7 | EFI NO.2 | 10 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 8 | H-LP RH-LO | 10 | Proiettore (anabbagliante) |
| 9 | H-LP LH-LO | 10 | Faro sinistro (anabbagliante);
Indicatore e indicatori. |
| 10 | H-LP RH-HI | 10 | Proiettore (abbagliante) |
| 11 | H-LP LH-HI | 10 | Faro sinistro (abbagliante);
Indicatore e indicatori. |
| 12 | IG2 NO.2 | 10 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Interruttori di sterzo; Sistema frenante; Sistema di partenza; Sistema di chiavi intelligenti; Sistema di classificazione dei passeggeri; Sistema airbag SRS. |
| 13 | CUPOLA | 15 | Sistema audio;
Controllo e registrazione dei veicoli dati sulle prestazioni; Unità di corpo centrale; Illuminazione personale; Illuminazione di avvio. |
| 14 | ECU-B NO.1 | 7,5 | Modulo master ECU;
Sistema di chiavi intelligenti. |
| 15 | METRO | 7,5 | Contatori e indicatori |
| 16 | IGN | 15 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 17 | HAZ | 10 | Luci di emergenza |
| 18 | ETCS | 10 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 19 | ABS NO.1 | 20 | Sistema frenante |
| 20 | ENG W / PMP | 30 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 21 | H-LP-MAIN | 40 | H-LP LH-LO, H-LP RH-LO,
H-LP LH-HI, H-LP RH-HI; Sistema di luci diurne. |
| 22 | H-LP CLN | 30 | Nessun circuito |
| 23 | ABS MTR NO.1 | 30 | Sistema frenante |
| 24 | P/I | 50 | EFI-MAIN, CLACSON, IG2 |
| 25 | ECU-B NO.2 | 7,5 | Impianto di climatizzazione;
Metri e contatori; Sistema di classificazione dei passeggeri; Sistema di segnalazione della pressione degli pneumatici; Sistema di partenza; Sistema di chiavi intelligenti; Sistema di chiusura elettrica delle porte. |
| 26 | AM2 | 7,5 | Sistema di avviamento |
| 27 | BLOCCO STRG | 20 | Sistema di avviamento |
| 28 | ABS NO.2 | 10 | Sistema frenante |
| 29 | IGCT-MAIN | 30 | IGCT N.2, IGCT N.3, IGCT N.4,
PCU, VENTOLA BATT |
| 30 | D / TAGLIO | 30 | CUPOLA, ECU-B N.1 |
| 31 | PTC HTR NO.1 | 30 | Riscaldatore PTC |
| 32 | PTC HTR NO.2 | 30 | Riscaldatore PTC |
| 33 | VENTILATORE | 30 | Ventola di raffreddamento elettrica |
| 34 | PTC HTR NO.3 | 30 | Riscaldatore PTC |
| 35 | DEF | 30 | MIR HTR, sbrinatore del lunotto posteriore |
| 36 | DEICER | 20 | Nessun circuito |
| 37 | VENTOLA BATT | 10 | Ventola di raffreddamento della batteria |
| 38 | IGCT N.2 | 10 | Sistema ibrido |
| 39 | IGCT N.4 | 10 | Sistema ibrido |
| 40 | PCU | 10 | Sistema ibrido |
| 41 | IGCT N.3 | 10 | Sistema ibrido |
| 42 | MIR HTR | 10 | Specchietti retrovisori esterni defangati |
Vano motore (scatola fusibili tipo B)
| Fusibile | Amp [A] | Descrizione | |
| 1 | DC / DC | 100 | Sistema ibrido |
| 2 | ABS MTR NO.2 | 30 | Sistema frenante |
| 3 | HTR | 40 | Sistema di condizionamento dell’aria |
| 4 | EPS | 50 | Sistema di servosterzo elettrico |

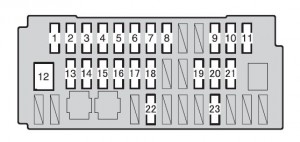

Sotto il cruscotto sul lato del conducente
| Fusibile | Amp [A] | Descrizione | |
| 1 | CODA | 10 | Luci di parcheggio;
Luci di ingombro laterali; Luci posteriori; Luci della targa; Fendinebbia anteriori; Contatori e indicatori. |
| 2 | PANNELLO | 5 | Illuminazione del pannello strumenti |
| 3 | PORTA R/R | 20 | Alzacristalli elettrici posteriori (lato destro) |
| 4 | PORTA P | 20 | Parabrezza (lato destro) |
| 5 | ECU-IG NO.1 | 5 | Defangatore del lunotto;
Sistema di segnalazione della pressione degli pneumatici; Modulo master ECU; Impianto frenante; Sistema di controllo della stabilità del veicolo; Sistema di chiusura elettrica delle porte; Sistema di chiavi intelligenti. |
| 6 | ECU-IG NO.2 | 5 | Sistema di servosterzo elettrico |
| 7 | HTR-IG | 7,5 | Aria condizionata;
Riscaldatore PTC. |
| 8 | GOMMA | 10 | Luci di riserva;
Sistema audio; Sistema di controllo del blocco del cambio; Tetto apribile; Controllo del veicolo e registrazione dei dati operativi; Sistema di notifica di prossimità del veicolo. |
| 9 | LAVATRICE | 15 | Tergicristalli e lavavetri |
| 10 | TIRANTE | 25 | Tergicristalli e lavavetri |
| 11 | TERGICRISTALLO RR | 15 | Tergicristalli e lavacristalli |
| 12 | P / W | 30 | Fornitura di finestre |
| 13 | PORTA R/L | 20 | Alzacristalli elettrici posteriori (lato sinistro) |
| 14 | PORTA D | 20 | Parabrezza (lato sinistro) |
| 15 | CIG | 15 | Presa elettrica;
Accendino. |
| 16 | ACC | 5 | Corpo controllore principale;
Sistema audio; Specchietti retrovisori esterni; Sistema di controllo del blocco del cambio. |
| 17 | D / L | 25 | Sistema di chiusura elettrico |
| 18 | OBD | 7,5 | Diagnostica di bordo |
| 19 | STOP | 7, 5 | Sistema di partenza;
Sistema di controllo del blocco del cambio; Sistema di notifica di prossimità del veicolo; Sistema frenante; Semafori; Luci di stop montate in altezza. |
| 20 | AM1 | 7,5 | Sistema di avviamento |
| 21 | FOG FR | 15 | Fari fendinebbia anteriori |
| 22 | S/ROOF | 25 | Tetto apribile |
| 23 | S / HTR | 15 | Scaldasedili;
Aria condizionata. |
