Toyota Prius III facelift (2011-2016) – scatola dei fusibili
Toyota Prius III facelift – Schema della scatola dei fusibili (versione europea)
Anno di fabbricazione: 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile dell’accendino (presa elettrica) nella Toyota Prius III facelift (2011-2016). Il fusibile 1 si trova nella scatola dei fusibili del quadro strumenti.
Scatola dei fusibili nel vano motore
| No. | Amp [A] | Descrizione | |
| 1 | HTR | 50 | Sistema di condizionamento dell’aria |
| 2 | RDI | 30 | Ventole di raffreddamento elettriche |
| 3 | CDS | 30 | Ventole di raffreddamento elettriche |
| 4 | S-CORNICE | 10 | S-CORNICE |
| 5 | ENG W / P | 30 | Sistema di raffreddamento |
| 6 | ABS PRINCIPALE N. 2 | 7,5 | Sistema di prevenzione del bloccaggio delle ruote |
| 7 | H-LP CLN | 30 | Pulitore per fari |
| 8 | P-CON MTR | 30 | Sistema di controllo della posizione P, trasmissione |
| 9 | AMP NO.1 | 30 | Sistema di diffusione sonora |
| 10 | IGCT | 30 | PCU, IGCT n. 2, IGCT n. 3 |
| 11 | DC / DC-S | 5 | Inverter e convertitori |
| 12 | P CON MAIN | 7,5 | Sistema di controllo della posizione P;
Interruttore di posizione P. |
| 13 | AM2 | 7,5 | Sistema di gestione dell’energia |
| 14 | ECU-B2 | 7,5 | Sistema intelligente di ingresso e decollo,
sistema ibrido. |
| 15 | MAGGIO- VENERDI’ | 10 | Nessuna circolazione |
| 16 | ECU-B3 | 10 | Sistema di condizionamento dell’aria |
| 17 | TURN & HAZ | 10 | Accensione delle luci di segnalazione |
| 18 | ETCS | 10 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 19 | AMP NO.1 | 20 | Sistema di prevenzione del bloccaggio delle ruote |
| 20 | H-LP LH LO | 15 | Faro sinistro (anabbagliante) |
| 21 | P / I 2 | 40 | Sistema di controllo della posizione P;
Corno; Passaggio di luci; Luci di retromarcia. |
| 22 | ABS MTR 1 | 30 | Sistema di prevenzione del bloccaggio delle ruote |
| 23 | ABS MTR 2 | 30 | Sistema di prevenzione del bloccaggio delle ruote |
| 24 | H-LP HI MAIN | 20 | Semafori |
| 25 | DRL | 7,5 | Luci di marcia diurna |
| 26 | AMP NO.2 | 30 | Sistema audio;
Sistema di navigazione. |
| 27 | P / I 1 | 60 | IG2, EFI PRINCIPALE, VENTOLA BAT |
| 28 | EPS | 60 | Servosterzo elettrico |
| 29 | H-LP RH LO | 15 | Faro (anabbagliante) |
| 30 | PCU | 10 | Inverter e convertitori |
| 31 | IGCT N.2 | 10 | Sistema ibrido;
Sistema di controllo della posizione P; Sistema di gestione dell’energia; Sistema di iniezione multiporta; Sistema di iniezione sequenziale multiporta. |
| 32 | MIR HTR | 10 | Specchietti retrovisori esterni defangati |
| 33 | RAD N. 1 | 15 | Sistema audio, sistema di navigazione |
| 34 | CUPOLA | 10 | Illuminazione supplementare della porta;
Illuminazione del bagagliaio; Illuminazione personale; Illuminazione interiore; Illuminazione del vano piedi; Illuminazione di apertura; Specchio retrovisore interno. |
| 35 | ECU-B | 7,5 | Sistema intelligente di ingresso e messa in servizio;
Luci personali; Indicatori e manometri; Luci di emergenza. |
| 36 | H-LP LH HI | 10 | Faro sinistro (abbagliante) |
| 37 | H-LP RH HI | 10 | Proiettore (abbagliante) |
| 38 | EFI NO.2 | 10 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 39 | IGCT N.3 | 10 | Sistema di raffreddamento |
| 40 | RICAMBI | 30 | Fusibile di riserva |
| 41 | RICAMBI | 10 | Fusibile di riserva |
| 42 | RICAMBI | 7,5 | Fusibile di ricambio |
| 43 | EFI PRINCIPALE | 20 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Sistema di raffreddamento; EFI n. 2. |
| 44 | VENTOLA BATT | 10 | Ventola di raffreddamento della batteria |
| 45 | IG2 | 20 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; MET; IGN; Sistema di gestione dell’energia. |

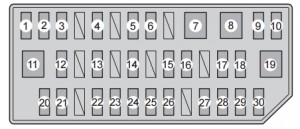

Scatola dei fusibili (quadro strumenti lato sinistro)
| No. | Amp [A] | Descrizione | |
| 1 | CIG | 15 | Prese elettriche |
| 2 | ECU-ACC | 15 | Prese elettriche |
| 3 | USCITA PWR | 15 | Prese di corrente |
| 4 | SEAT HTR FR | 10 | Scaldasedili |
| 5 | SEAT HTR FL | 10 | Scaldasedili |
| 6 | PORTA N. 1 | 25 | Sistema di chiusura elettrico |
| 7 | PSB | 30 | Sistema di sicurezza pre-crash |
| 8 | SEDILE A ROTELLE FR | 30 | Supporto lombare dei sedili anteriori |
| 9 | BLOCCO DBL | 25 | BLOCCO DBL |
| 10 | FR FOG | 7,5 | Fari fendinebbia anteriori |
| 11 | SEDILE DEL PWR FL | 30 | Supporto lombare dei sedili anteriori |
| 12 | OBD | 7,5 | Sistema di diagnostica di bordo |
| 13 | RR FOG | 7,5 | Fendinebbia posteriore |
| 14 | STOP | 10 | Semafori;
Luce di arresto montata in altezza; Sistema frenante; Sistema di assistenza alla guida. |
| 15 | P FR PORTE | 25 | Alzacristalli elettrici |
| 16 | P FR PORTA | 25 | Alzacristalli elettrici |
| 17 | PORTA RR | 25 | Alzacristalli elettrici |
| 18 | PORTA RL | 25 | Alzacristalli elettrici |
| 19 | S / TETTO | 30 | Tetto apribile |
| 20 | ECU-IG NO.1 | 10 | Ventole di raffreddamento elettriche;
Sistema di comunicazione multiplex. |
| 21 | ECU-IG NO.2 | 10 | Sistema di assistenza alla guida;
Sistema di sicurezza pre-crash; Specchio retrovisore interno; Sensore di imbardata e G; Sistema frenante; Servosterzo elettrico; Sistema di navigazione; Tetto apribile; Pretensionatori delle cinture di sicurezza; Sistema audio; Luci di emergenza; Segnali di direzione; Tergicristalli; Pulizia dei fari. |
| 22 | GOMMA | 10 | Sistema di livellamento dei fari;
Indicatori e misuratori; Luci di emergenza; Segnali di direzione. |
| 23 | A / C | 10 | Impianto di climatizzazione;
Sistema di ventilazione solare; Sistema di climatizzazione a distanza. |
| 24 | LAVATRICE | 15 | Lavacristalli |
| 25 | RR WIP | 20 | Tergicristallo e lavavetri posteriore |
| 26 | WIP | 30 | Pulitori |
| 27 | MET | 7,5 | Misuratori e calibri |
| 28 | IGN | 10 | Sistema frenante;
Sistema di assistenza alla guida, Sistema di iniezione multiporta /. Sistema di iniezione sequenziale multiporta, Sistema airbag SRS, sistema di gestione dell’energia, sistema intelligente di ingresso e messa in servizio, Spia della chiusura della cintura cintura di sicurezza del passeggero anteriore. |
| 29 | PANNELLO | 10 | Impianto di climatizzazione;
Illuminazione personale; Scaldasedili; Trasmissione; Interruttore di posizione P; Sistema di navigazione; Sistema di ventilazione solare; Sistema di climatizzazione a distanza; Sistema di parcheggio intelligente; Pulizia dei fari; Spia della cintura di sicurezza cintura di sicurezza del passeggero anteriore; Sistema di livellamento dei fari; Illuminazione del vano portaoggetti; Orologio; Sistema audio; Interruttore MPH o km/h. |
| 30 | CODA | 10 | Sistema di livellamento dei fari;
Luci di posizione anteriori; Luci posteriori; Illuminazione della targa; Fendinebbia anteriori; Fendinebbia posteriore. |
