Toyota Prius XW20 (2004-2007) – scatola dei fusibili
Toyota Prius XW20 (2004-2007) – Schema della scatola dei fusibili
Anno di fabbricazione: 2004, 2005, 2006, 2007.
Fusibile dell’accendino (presa elettrica) su Toyota Prius XW20 (2004-2007). Il fusibile 19 si trova nella scatola dei fusibili del quadro strumenti.
Vano motore

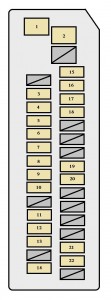

Cruscotto
Stivale
Fusibili
| Fusibile | Amp [A] | Descrizione | |
| 1 | PWR | 30 | Finestrini a comando elettrico |
| 2 | DEF | 40 | Defangatore del lunotto posteriore |
| 3 | M / HTR | 15 | Riscaldatore per specchietti retrovisori esterni |
| 4 | WIP | 30 | Tergicristallo |
| 5 | RR WIP | 15 | Tergicristallo posteriore |
| 6 | WSH | 20 | Rondelle |
| 7 | ECU-IG | 7,5 | Sistema intelligente di ingresso e messa in servizio;
Alzacristalli elettrici; Display informativo; Servosterzo elettrico; Sistema antifurto. |
| 8 | GOMMA | 10 | Contatore e indicatori;
Luci di retromarcia; Luci di emergenza; Alzacristalli elettrici. |
| 9 | OBD | 7,5 | Sistema di diagnostica di bordo |
| 10 | STOP | 7,5 | Luci di stop |
| 11 | PORTA | 25 | Sistema di chiusura elettrico |
| 12 | ACC – B | 25 | Fusibili “POWER OUTLET”, “ACC |
| 13 | ECU – B | 15 | Display informativo;
Alzacristalli elettrici; Aria condizionata. |
| 14 | AM1 | 7,5 | Sistema ibrido |
| 15 | CODA | 10 | Luci posteriori;
Illuminazione della targa; Luci di parcheggio. |
| 16 | PANNELLO | 7,5 | Display informativo;
Orologio; Sistema audio; Illuminazione del pannello strumenti. |
| 17 | A / C (HTR) | 10 | Sistema di condizionamento dell’aria |
| 18 | PORTA | 20 | Finestrini a comando elettrico |
| 19 | USCITA PWR | 15 | Presa di corrente |
| 20 | ACC | 7,5 | Sistema audio;
Display informativo; Orologio. |
| 21 | USCITA PWR FR | 15 | Presa di corrente |
| 22 | IGN | 7,5 | Sistema ibrido;
Sistema di immobilizzazione del veicolo ibrido; Airbag SRS. |
| 23 | RICAMBI | 30 | Prenotazione |
| 24 | RICAMBI | 15 | Prenotazione |
| 25 | DRLS | 7,5 | Sistema di luci diurne |
| 26 | H – LP LO RH | 15 | Faro (anabbagliante) |
| 10 (veicoli con fari alogeni) | |||
| 27 | H – LP LO LH | 15 | Faro sinistro (anabbagliante) |
| 10 (veicoli con fari alogeni) | |||
| 28 | H-LP HI RH | 10 | Proiettore (abbagliante) |
| 29 | H – N HI LH | 10 | Faro sinistro (abbagliante) |
| 30 | EFI | 15 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 31 | AM2 | 15 | Fusibile “IGN”;
Sistema di accensione. |
| 32 | CORNO | 10 | Corno |
| 33 | HEV | 20 | Sistema ibrido |
| 34 | P CON MAIN | 7,5 | Sistema di controllo del parcheggio;
Sistema di immobilizzazione del veicolo ibrido. |
| 35 | P CON MTR | 30 | Sistema di controllo del parcheggio |
| ABS – 1 | 25 | Sistema frenante antibloccaggio | |
| 36 | ETCS | 10 | Sistema di controllo elettronico dell’acceleratore |
| 37 | VENTOLA BATT | 10 | Ventola di raffreddamento della batteria |
| 38 | HAZ | 10 | Indicazioni;
Luci di emergenza. |
| 39 | CUPOLA | 15 | Sistema audio;
Illuminazione interna; Sistema intelligente di accensione e spegnimento; Misuratore e indicatori; Indicatori; Illuminazione di avvio; Orologio. |
| 40 | ABS MAIN3 | 15 | Sistema frenante antibloccaggio |
| 41 | ABS MAIN2 | 10 | Sistema frenante antibloccaggio |
| 42 | ABS MAIN1 | 10 | Sistema frenante antibloccaggio |
| 43 | FR FOG | 15 | Fari fendinebbia |
| 44 | CHS W / P | 10 | CHS W / P |
| 45 | AMP | 30 | Sistema di diffusione sonora |
| 46 | PTC HTR2 | 30 | Riscaldatore PTC |
| 47 | PTC HTR1 | 30 | Riscaldatore PTC |
| 48 | VENTOLA CDS | 30 | Ventola di raffreddamento elettrica |
| 49 | DC / DS-S | 5 | Inverter e convertitori |
| 50 | PRINCIPALE | 120 | Sistema ibrido |
