Toyota RAV4 XA10 (1997) – scatola dei fusibili
Toyota RAV4 XA10 (1997) – Schema della scatola dei fusibili
Anno di fabbricazione: 1997.
Fusibile dell’accendino (presa) su Toyota RAV4 XA10 (1997). Il fusibile 18 si trova nella scatola dei fusibili del quadro strumenti.
Vano motore
Vano motore

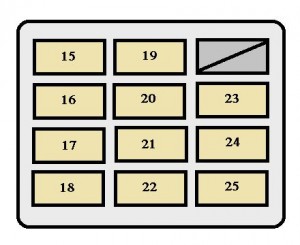

Cruscotto

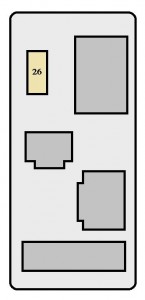

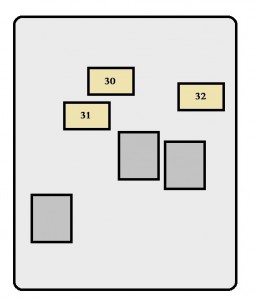

Pannello di protezione lato passeggero
Fusibili (tipo A)
| Fusibile | Amp [A] | Descrizione | |
| 1 | AM2 | 20 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Sistema di ricarica. |
| 2 | CUPOLA | 15 | Illuminazione personale;
Spia di allarme porta aperta; Orologio. |
| 3 | EFI | 15 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 4 | HAZ-HORN | 15 | Luci di emergenza;
Corna. |
| 5 | ALT-S | 5 | Sistema di ricarica |
| 6 | RICAMBI | 15 | Fusibile di ricambio |
| 7 | RICAMBI | 7,5 | Fusibile di ricambio |
| 8 | H-LP (LH) | 15 | Faro sinistro |
| 9 | H-LP (RH) | 15 | Luce destra |
| 10 | DRL | 7,5 | Sistema di luci diurne |
| 11 | H-LP LH-L | 10 | Faro sinistro (anabbagliante) |
| 12 | H-LP RH-L | 10 | Proiettore (anabbagliante) |
| 13 | H-LP LH-H | 10 | Faro sinistro (abbagliante) |
| 14 | H-LP RH-H | 10 | Guarigione a destra (semaforo) |
| 15 | CODA | 10 | Luci posteriori;
Luci di parcheggio; Illuminazione della targa; Illuminazione interna. |
| 16 | GOMMA | 10 | Indicatori e metriche;
Indicatori di manutenzione (ad eccezione delle luci di segnalazione per scarica e porta aperta); Luci di retromarcia; Impianto di climatizzazione; Alzacristalli elettrici; Defangatore del lunotto; Blocco del differenziale centrale; Cambio automatico a controllo elettronico. |
| 17 | GIRO | 7,5 | Accensione delle luci di segnalazione |
| 18 | CIG e RAD | 15 | Accendino;
Guarda; Sistema audio per auto; Specchietti retrovisori elettrici. |
| 19 | DEF-I / UP | 7,5 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 20 | IGN | 7,5 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Spia di risciacquo. |
| 21 | ECU-IG | 7,5 | Sistema frenante antibloccaggio;
Cambio automatico a controllo elettronico. |
| 22 | TIRANTE | 20 | Tergicristalli e lavavetri;
Tergicristallo e lavavetri posteriore. |
| 23 | SRS | 7,5 | Sistema airbag SRS |
| 24 | OBD | 7,5 | Sistema di diagnostica di bordo |
| 25 | STOP | 10 | Luci di stop |
| 26 | A / C | 7,5 | Sistema di condizionamento dell’aria |
Fusibili (tipo B)
| Fusibile | Amp [A] | Descrizione | |
| 27 | PRINCIPALE N. 1 | 30 | Sistema di partenza;
Fari. |
| 28 | VENTILATORE RDI | 30 | Ventola di raffreddamento elettrica |
| 29 | VENTOLA CDS | 30 | Ventola di raffreddamento elettrica |
| 30 | POTENZA | 30 | Alzacristalli elettrici;
Sistema di chiusura elettrica delle porte. |
| 31 | DEF | 30 | Defangatore del lunotto posteriore |
| 32 | AM 1 | 40 | Fusibili “CIG & RAD”, “WIPER”, “GAUGE”,
“ECU-IG”, “LAP”, “TAIL”, [ “PANEL” ]. |
Fusibili (tipo C)
| Fusibile | Amp [A] | Descrizione | |
| 33 | PRINCIPALE | 80 | Fusibili “AM 2”, “HAZ-HORN”, “EFI”,
“CUPOLA”, “RADIO”, “ALT-S |
| 34 | ALT | 100 | Luci posteriori;
Fusibili “ABS”, “RADIO”, “HTR”, “AM 1”, “POWER”, “STOP”, “DEF”. |
| 35 | HTR | 50 | Sistema di condizionamento dell’aria |
| 36 | ABS | 60 | Sistema di prevenzione del bloccaggio delle ruote |
