Volvo S40 (2008) – scatola dei fusibili
Volvo S40 (2008) – Schema della scatola dei fusibili
Anno di fabbricazione: 2008.
Fusibile dell’accendisigari (presa di corrente) nella Volvo S40 (2008) Il fusibile 45 si trova nella scatola dei fusibili nell’abitacolo.

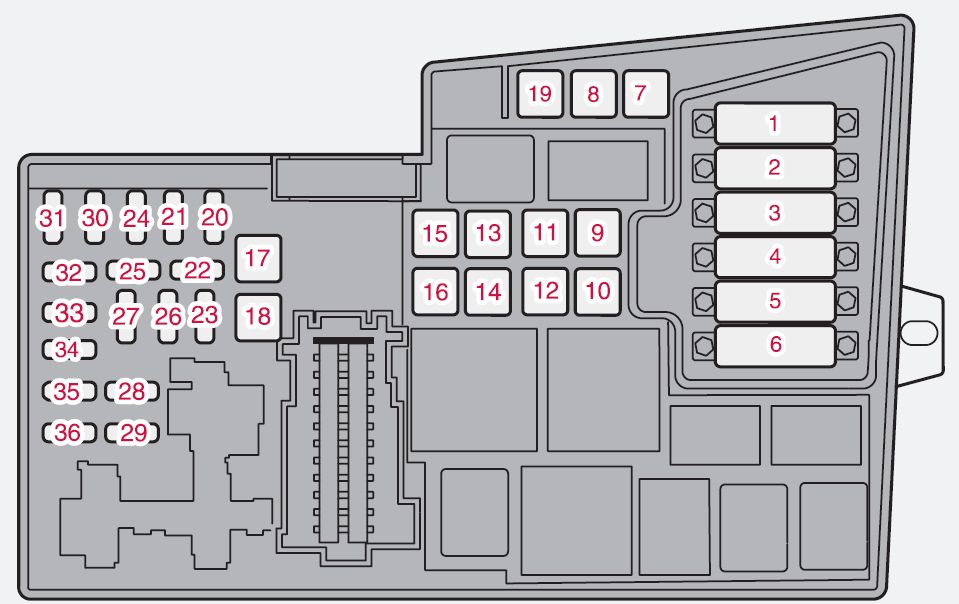

Scatola dei fusibili nel vano motore
| Numero | Descrizione | Ampere [A] |
| 1 | Ventola del refrigerante (radiatore) | 50 |
| 2 | Servosterzo | 80 |
| 3 | Alimentazione alla scatola dei fusibili nell’abitacolo | 60 |
| 4 | Alimentazione alla scatola dei fusibili nell’abitacolo | 60 |
| 5 | Componente, unità di condizionamento dell’aria | 80 |
| 6 | – | – |
| 7 | Pompa ABS | 40 |
| 8 | Valvole ABS | 20 |
| 9 | Funzioni del motore | 30 |
| 10 | Ventilatore dell’impianto di climatizzazione | 40 |
| 11 | Lavafari | 20 |
| 12 | Fornitura del riscaldatore del lunotto posteriore | 30 |
| 13 | Relè di avviamento | 30 |
| 14 | Accoppiamento del rimorchio | 40 |
| 15 | – | – |
| 16 | Alimentazione per il sistema audio | 30 |
| 17 | Pulitori | 30 |
| 18 | Alimentazione alla scatola dei fusibili nell’abitacolo | 40 |
| 19 | – | – |
| 20 | Corno | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Modulo di controllo del motore (ECM);
Modulo di controllo della trasmissione (TCM). |
10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Interruttore di accensione | 15 |
| 27 | Compressore dell’aria condizionata;
Valvola di intercettazione dell’acqua. |
10 |
| 28 | – | – |
| 29 | Fendinebbia anteriori (optional) | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Iniettori del carburante | 10 |
| 33 | Sonda lambda riscaldata;
Pompa per vuoto. |
20 |
| 34 | Bobine di accensione;
Sensore di pressione del climatizzatore. |
10 |
| 35 | Valvole di rilevamento del motore;
Relè dell’aria condizionata; Bobina del relè; Valvola di intercettazione dell’acqua. |
15 |
| 36 | Modulo di controllo del motore (ECM);
Sensore di strozzatura. |
10 |
Scatola dei fusibili dell’abitacolo
La scatola dei fusibili dell’abitacolo si trova sotto il vano portaoggetti.
| Numero | Descrizione | Ampere [A] |
| 37 | Non utilizzato | – |
| 38 | Non utilizzato | – |
| 39 | Non utilizzato | – |
| 40 | Non utilizzato | – |
| 41 | Non utilizzato | – |
| 42 | Non utilizzato | – |
| 43 | Sistema audio;
Sistema di navigazione Volvo (opzionale). |
15 |
| 44 | Sistema di ritenzione supplementare (SRS);
Modulo di controllo del motore. |
10 |
| 45 | Presa da 12 V sul retro | 15 |
| 46 | Illuminazione:
Cassetto portaoggetti; pannello strumenti; spazio per le gambe. |
5 |
| 47 | Illuminazione interna | 5 |
| 48 | – | – |
| 49 | Sistema di ritenzione supplementare (SRS);
Sensore del peso dell’occupante (OWS). |
10 |
| 50 | – | – |
| 51 | AWD;
Relè del filtro carburante. |
10 |
| 52 | Modulo di controllo della trasmissione (TCM)l
ABS. |
5 |
| 53 | Servosterzo | 10 |
| 54 | Assistenza al parcheggio (opzionale);
Fari BiXenon (opzionali). |
10 |
| 55 | – | – |
| 56 | Modulo di controllo remoto del sistema di navigazione Volvo (opzionale);
Modulo di controllo della sirena di allarme. |
10 |
| 57 | Presa diagnostica integrata;
Interruttore delle luci dei freni. |
15 |
| 58 | Semaforo a destra;
Relè per luci ausiliarie. |
7,5 |
| 59 | Semaforo a sinistra | 7,5 |
| 60 | Sedile del conducente riscaldato (opzionale) | 15 |
| 61 | Sedile passeggero riscaldato (opzionale) | 15 |
| 62 | Tetto apribile (opzionale) | 20 |
| 63 | Finestra e serratura della porta ad azionamento elettrico:
porta posteriore lato passeggero. |
20 |
| 64 | Sistema audio, sistema di navigazione Volvo (opzionale) | 5 |
| 65 | Sistema audio | 5 |
| 66 | Modulo di controllo del sistema audio (ICM);
Sistema di condizionamento dell’aria |
10 |
| 67 | – | – |
| 68 | Controllo della velocità di crociera | 5 |
| 69 | Impianto di climatizzazione;
Sensore pioggia (opzionale); Pulsante BLIS (opzionale). |
5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Tetto apribile;
luce a soffitto; Specchio dell’immagine di sé; Promemoria per le cinture di sicurezza. |
5 |
| 74 | Relè della pompa del carburante | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Presa da 12 volt nel bagagliaio;
Modulo di controllo degli accessori (AEM). |
15 |
| 78 | – | – |
| 79 | Luci di supporto | 5 |
| 80 | – | – |
| 81 | Finestra e serratura della porta ad azionamento elettrico:
Porta posteriore lato guida. |
20 |
| 82 | Finestra e serratura a comando elettrico:
porta lato passeggero. |
25 |
| 83 | Finestra e serratura della porta ad azionamento elettrico:
porta anteriore lato guida. |
25 |
| 84 | Sedile passeggero elettrico | 25 |
| 85 | Sedile del conducente a comando elettrico | 25 |
| 86 | Relè dell’illuminazione interna;
Illuminazione di avvio; Sedili elettrici. |
5 |
