Volvo XC90 (2013-2014) – scatola dei fusibili

Volvo XC90 (2013-2014) – Schema della scatola dei fusibili

Anno di fabbricazione: 2013, 2014.

Fusibili Fusibili (prese di corrente) nella Volvo XC90 è il fusibile n. 11 (prese a 12 volt – sedili anteriori e posteriori) nella scatola dei fusibili sotto il volante e il fusibile n. 8 (presa a 12 volt nel bagagliaio) nella scatola dei fusibili nel bagagliaio.

1) Scatola dei relè/fusibili nel vano motore sul lato destro.

2) Scatola dei fusibili nell’abitacolo, sotto il volante

Questa scatola dei fusibili si trova dietro il coperchio di plastica sotto il quadro strumenti.

3) Scatola dei fusibili nell’abitacolo, sul bordo del cruscotto

I fusibili si trovano all’interno del pannello di accesso, sul bordo del cruscotto, sul lato del conducente.

4) Scatola portafusibili nel vano di carico

Questi fusibili nel vano di carico si trovano dietro il pannello sul lato del conducente del vano di carico.

5) Scatola dei fusibili ausiliari nel vano di carico (XC90 Executive)

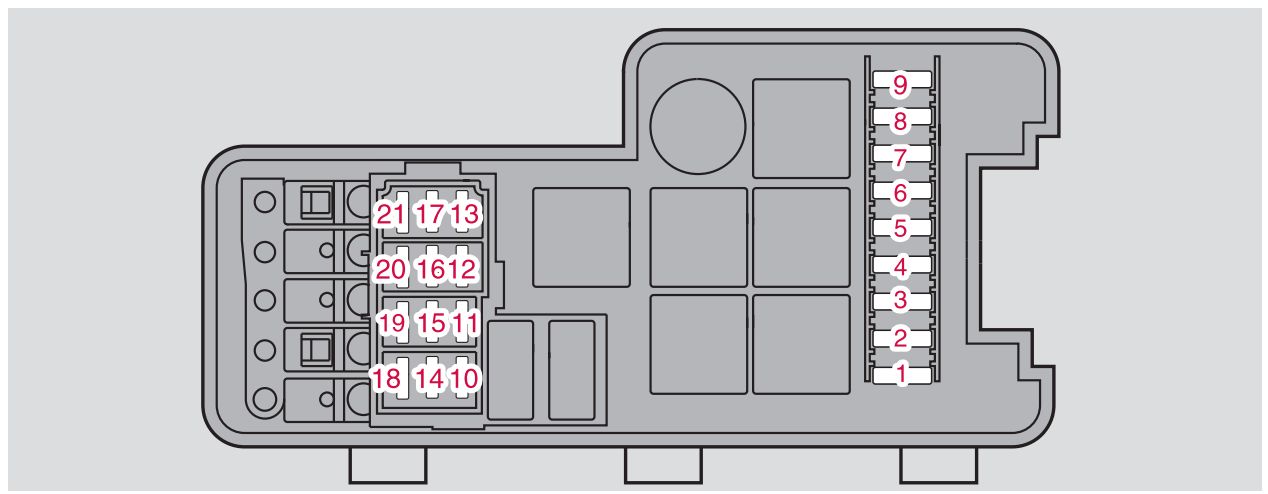

Fusibili nel vano motore

No.	Descrizione	Ampere [A]
1	ABS	30
2	ABS	30
3	Lavafari	35
4	–	–
5	Luci aggiuntive *	35
6	Relè di avvio	35
7	Pulitori	25
8	Pompa del carburante	15
9	Modulo di controllo del cambio	15
10	Bobine di accensione; Modulo di controllo del motore.	20
11	Sensore dell’acceleratore; Compressore dell’aria condizionata.	10
12	Modulo di controllo del motore; Iniettori del carburante; Sensore del flusso d’aria di massa.	15
13	Attuatore del collettore di aspirazione (6 cilindri)	10
14	Sensore di ossigeno riscaldato	20
15	Ventilazione del carter; Valvole a solenoide; Collegamento all’aria condizionata; Diagnostica delle perdite; Modulo di controllo del motore.	15
16	Proiettore anabbagliante lato guida	20
17	Fari anabbaglianti lato passeggero	20
18	–	–
19	Alimentazione per modulo di controllo motore, relè motore	5
20	Luci di parcheggio	15
21	Pompa per vuoto	20

Fusibili in cabina sul bordo del cruscotto

I fusibili si trovano all’interno del pannello di accesso sul bordo del cruscotto, sul lato del conducente.

No.	Descrizione	Ampere [A]
1	Soffiante – sistema di riscaldamento	30
2	Amplificatore di suono*	30
3	Sedile conducente elettrico *	25
4	Sedile passeggero elettrico *	25
5	Modulo di controllo della porta del conducente	25
6	Modulo di controllo della porta del passeggero anteriore	25
7	–	–
8	Radio; Lettore CD; Intrattenimento sul sedile posteriore (RSE)*.	15
9	Sistema di navigazione Volvo *; Radio satellitare SiriusXM ™*.	10
10	Diagnostica di bordo; Interruttore della luce; Sensore dell’angolo di sterzata; Modulo volante.	5
11	Accensione; SRS; Modulo di controllo del motore; Immobilizzatore; Modulo di controllo della trasmissione.	7,5
12	Illuminazione a soffitto; Modulo di controllo elettronico superiore.	10
13	Tetto apribile *	15
14	Kit vivavoce Bluetooth per auto	5
15	–	–
16	–	–
17	–	–
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

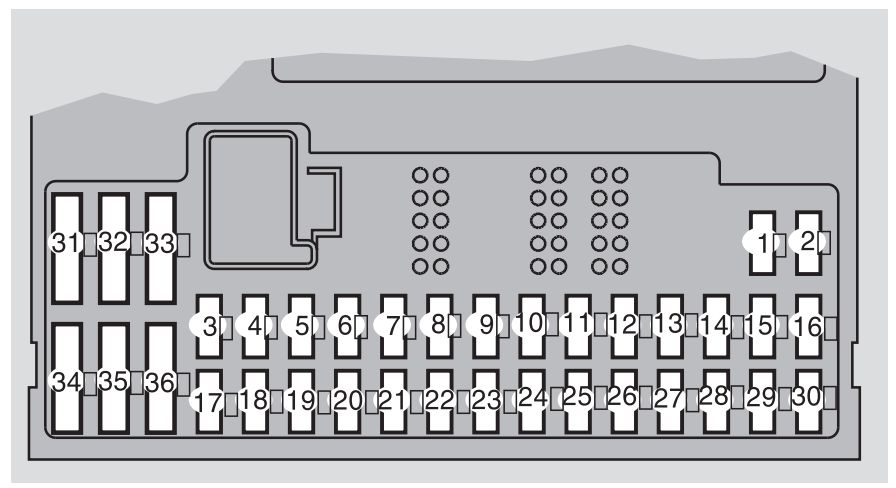

Scatola dei fusibili nell’abitacolo, dietro il coperchio di plastica, lato conducente

Questa scatola dei fusibili si trova dietro il coperchio di plastica sotto il volante.

No.	Descrizione	Ampere [A]
1	Sedile passeggero riscaldato *	15
2	Sedile conducente riscaldato*[19659223	15
3	Corno	15
4	–	–
5	Sistema audio	10
6	–	–
7	–	–
8	Sirena d’allarme *	5
9	Alimentazione dell’interruttore della luce del freno	5
10	Cruscotto; Impianto di climatizzazione; Sedile del conducente ad azionamento elettrico; Sensore di peso del passeggero.	10
11	Prese da 12 V – sedili anteriori e posteriori; Frigorifero * (XC90 Executive).	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Servosterzo, luci di svolta attive *.	10
17	Luci di marcia diurna sul lato del conducente (DRL)	7,5
18	Luci di marcia diurna sul lato passeggero (DRL)	7,5
19	–	–
20	–	–
21	Modulo di controllo del cambio	10
22	Luci di marcia sul lato del conducente	10
23	Luci di marcia sul lato del passeggero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Sedile passeggero ad azionamento elettrico*; Sistema di intrattenimento per i sedili posteriori RSE.	5
29	Pompa del carburante	7,5
30	Sistema di informazione sui punti ciechi *	5
31	–	–
32	–	–
33	Pompa per vuoto	20
34	Pompa – lavavetro e lunotto	15
35	–	–
36	–	–

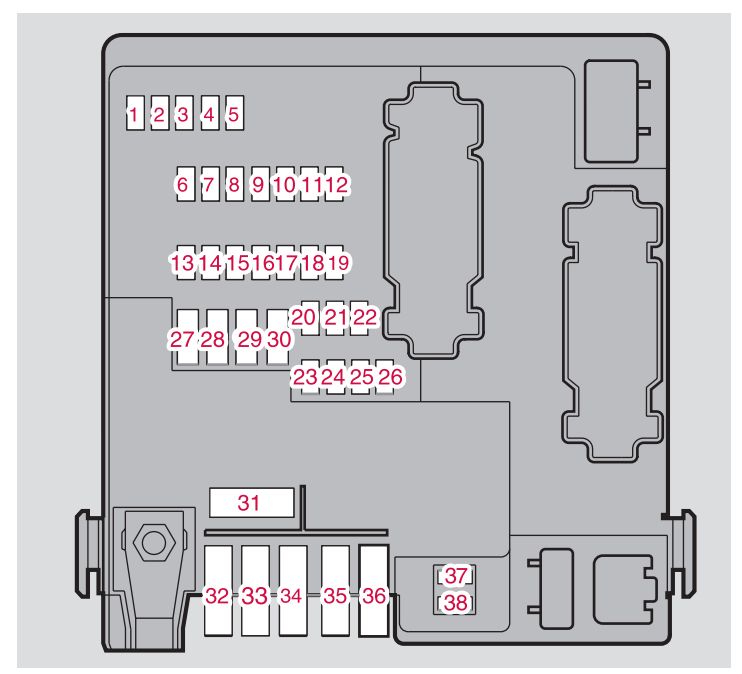

Tracce nel bagagliaio

I fusibili del vano di carico si trovano dietro il pannello sul lato del conducente del vano di carico.

No.	Descrizione	Ampere [A]
1	Luci di supporto	10
2	Luci di parcheggio; Fendinebbia posteriore; Illuminazione del vano di carico; Illuminazione della targa; Diodi delle luci dei freni.	20
3	Accessori	15
4	–	–
5	Modulo elettronico posteriore	10
6	–	–
7	Cablaggio del rimorchio (30 alimentazioni) *.	15
8	Presa da 12 V nel bagagliaio	15
9	Porta lato passeggero posteriore – sollevamento del vetro, funzione di disattivazione del vetro	20
10	Porta posteriore lato guida – sollevamento vetri, funzione di disattivazione vetri	20
11	–	–
12	–	–
13	–	–
14	Climatizzatore posteriore *	15
15	–	–
16	–	–
17	Accessori audio	5
18	–	–
19	Tergicristallo posteriore	15
20	Cablaggio del rimorchio (15 fili) *.	20
21	–	–
22	–	–
23	Trazione integrale (AWD)	7,5
24	–	–
25	–	–
26	Assistente al parcheggio *	5
27	Fusibile principale: cablaggio del rimorchio, assistenza al parcheggio, trazione integrale	30
28	Sistema di chiusura centralizzata	15
29	Illuminazione del rimorchio sul lato del conducente: luci di parcheggio, indicatori di direzione *.	25
30	Illuminazione lato passeggero del rimorchio: luce freno, retronebbia, indicatore di direzione *.	25
31	Fusibile principale: fusibili 37 e 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Lunotto termico	20
38	Lunotto termico	20

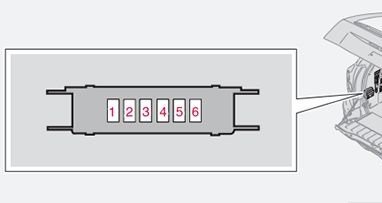

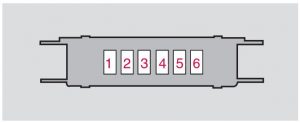

Fusibili aggiuntivi nel bagagliaio (XC90 Executive *)

I fusibili del vano di carico si trovano dietro il pannello sul lato del conducente del vano di carico.

No.	Descrizione	Ampere [A]
1	Relè del riscaldamento dei sedili posteriori e del massaggio dei sedili anteriori	5
2	Riscaldatore del sedile posteriore, lato guida	15
3	Riscaldatore del sedile posteriore, lato passeggero	15
4	Ventilazione/massaggio dei sedili anteriori	10
5	–	–
6	–	–
