Citroen C3 Picasso (2008-2016) – Scatola dei fusibili

Citroen C3 Picasso (2008-2016) – Schema della scatola dei fusibili

Anno di produzione: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Fusibile dell’accendino (presa elettrica) in Citroen C3 Picasso (2008-2016). Il fusibile F9 è nella scatola dei fusibili.

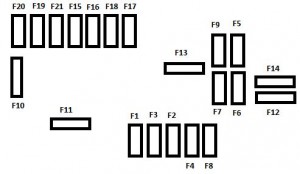

Schema della scatola dei fusibili sotto il quadro strumenti

Fusibile	Ampere [A]	Descrizione
FH36	5	Unità relè del rimorchio.
F37	15	Alimentazione della presa accessoria del rimorchio.
F38	20	Navigazione
FH39	20	Sedili riscaldati.
F40	30	Unità relè del rimorchio.

Fusibile	Ampere [A]	Descrizione
F1	15	Tergicristallo posteriore
F2	–	Non utilizzato
F3	5	Unità di controllo degli airbag e dei pretensionatori.
F4	10	Sensore di torsione del volante, climatizzatore, interruttore della frizione, pompa del filtro antiparticolato, presa diagnostica, flussometro dell’aria.
F5	30	Alzacristalli elettrici, alzacristalli del passeggero, motore del parabrezza.
F6	30	Motore dell’alzacristalli posteriore e motore del finestrino del conducente.
F7	5	Luci di lettura supplementari e della mappa anteriore, luce del vano portaoggetti, torcia, luci di lettura posteriori.
F8	20	Display multifunzione, sistema audio, radio di navigazione
F9	30	Impianto audio (in opzione), presa da 12 volt, accendisigari.
F10	15	Comandi al volante.
F11	15	Accensione, presa diagnostica.
F12	15	Sensore pioggia/abbagliamento, modulo relè rimorchio.
F13	5	Interruttore principale, relè motorizzato.
F14	15	Centralina di assistenza al parcheggio, spia di sblocco delle cinture di sicurezza, centralina airbag, quadro strumenti, climatizzatore, box USB.
F15	30	Chiusura.
F 16	–	Non utilizzato
F17	40	Sbrinare il lunotto e gli specchietti retrovisori esterni.
SH	–	Barra laterale del PARC

Scatola dei fusibili del vano motore

Fusibile	Ampere [A]	Descrizione
F1	20	Alimentazione per il controllore del motore, controllo del gruppo ventola di raffreddamento, relè principale di controllo del motore multifunzione.
F2	15	Corno
F3	10	Lavacristalli / lavalunotti
F4	20	Luci di marcia diurna
F5	15	Riscaldatore diesel (motore diesel), pompa del carburante (motore a benzina)
F6	10	Centralina ABS / ESP, relè di disattivazione ABS / ESP, interruttore di arresto supplementare.
F7	10	Servosterzo elettrico
F8	25	Controllo dell’avvio
F9	10	Unità di commutazione e protezione (Diesel)
F10	30	Valvola della pompa di iniezione del motore diesel, iniettori e bobine di accensione (motore a benzina)
F11	40	Ventilatore dell’aria condizionata
F12	30	Tergicristallo lento/veloce
F13	40	Interfaccia di alimentazione del sistema incorporato (accensione positiva).
F14	30	Alimentazione Valvetronic (benzina)
F15	10	Semaforo a destra
F 16	10	Semaforo a sinistra
F17	15	Proiettore anabbagliante a sinistra
F18	15	Lampada subacquea a destra
F19	15	Alimentazione multifunzione per il controllo del motore (motore a benzina), elettrovalvole per il raffreddamento dell’aria (diesel).
F20	10	Controllo motore multifunzione (motore a benzina), valvola di controllo della pressione del turbocompressore (Diesel), sensore del livello del liquido di raffreddamento del motore (Diesel).
F21	5	Alimentazione per il controllo dell’unità di ventilazione, relè APC, relè ABS ESP
MF1	60	Installazione del ventilatore
MF2	30	Unità di controllo ABS / ESP.
MF3	30	Unità di controllo ABS / ESP.
MF4	60	Alimentazione per l’interfaccia del sistema incorporato (BSI)
MF5	60	Alimentazione per l’interfaccia del sistema incorporato (BSI)
MF6	–	Non utilizzato
MF7	–	Scatola dei fusibili dell’abitacolo
MF8	–	Non utilizzato
