Ford Puma (2019-2020) – scatola dei fusibili
Ford Puma (2019-2020) – Schema della scatola dei fusibili
Anno di fabbricazione: 2019, 2020.
Fusibili dell’accendino (presa di corrente) su una Ford Puma I fusibili 83 e 84 si trovano nella scatola dei fusibili del motore.
Posizione della scatola dei fusibili
Il pannello dei fusibili si trova dietro il vano portaoggetti (LHD) o sotto il vano portaoggetti (RHD).

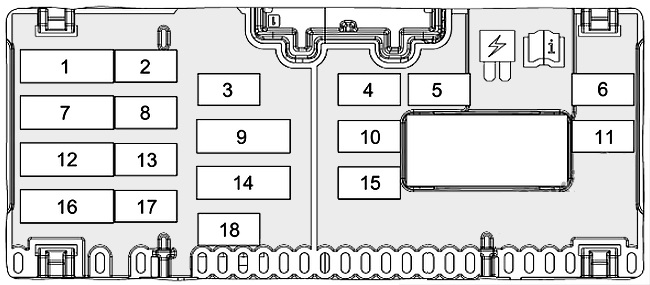

Schema della scatola dei fusibili
Assegnazione dei fusibili nel quadro strumenti
No. | Amp [A] | Descrizione |
---|---|---|
1 | 5A | Modulo di controllo delle restrizioni;
Sensore di temperatura e umidità del veicolo. |
2 | 10 A | Modulo di controllo dell’assistenza al parcheggio. |
3 | 10 A | Accensione;
Interruttore di accensione; Modem telematico. |
4 | 20A | Blocco. |
5 | 10 A | Tetto apribile |
6 | 30A | Interruttore dello specchio destro;
Alzacristalli anteriori destri ad azionamento elettrico. |
7 | 5A | Indicatore di disattivazione dell’airbag passeggero;
Specchio interno con funzione di autoimmagine. |
8 | 10 A | Connettore di collegamento dati. |
9 | 5A | Modulo centrale di sicurezza. |
10 | 15A | Protezione dei bambini;
Sportello di rifornimento carburante. |
11 | 30A | Interruttore dello specchio sinistro;
Alzacristalli anteriori a comando elettrico dal lato sinistro. |
12 | 15A | Volante riscaldato;
Modulo di controllo dei fari. |
13 | 15A | Controllo vocale;
Display di informazione e intrattenimento; Lettore CD. |
14 | 7,5A | Sonda con batteria di backup. |
15 | 10 A | Sonda antifurto. |
16 | 7,5A | Controllo dell’aria condizionata;
Modulo volante; Cruscotto; Connettore di collegamento dati. |
17 | 20A | Unità audio. |
18 | 20A | Non utilizzati. |
Posizione della scatola dei fusibili

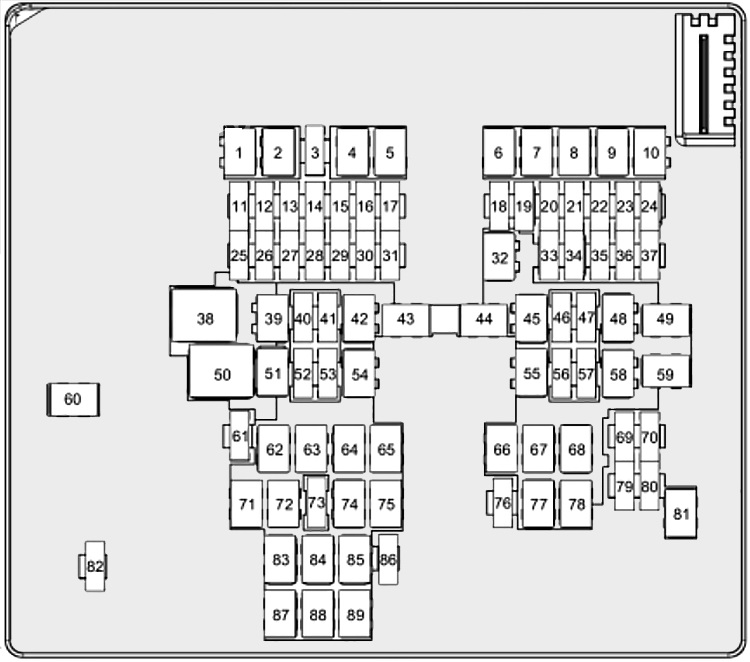

Schema della scatola dei fusibili
Assegnazione dei fusibili nel vano motore
No. | Amp [A] | Descrizione |
---|---|---|
1 | – | Non utilizzati. |
2 | 60A | Riscaldatore dell’aria di aspirazione. |
3 | 10 A | Ugelli lavavetro riscaldati. |
4 | 40A | Elemento riscaldato dal parabrezza sinistro. |
5 | – | Non utilizzati. |
6 | 30A | Avviamento. |
7 | 40A | Motore del ventilatore. |
8 | – | Non utilizzati. |
9 | – | Non utilizzati. |
10 | – | Non utilizzati. |
11 | 20A | Blocco del piantone dello sterzo. |
12 | 10 A | Frizione A/C. |
13 | – | Non utilizzati. |
14 | – | Non utilizzati. |
15 | – | Non utilizzati. |
16 | – | Non utilizzati. |
17 | 5A | Modulo di controllo del treno di trazione. |
18 | 10 A | Volante riscaldato. |
19 | 5A | Servosterzo elettronico. |
20 | – | Non utilizzati. |
21 | – | Non utilizzati. |
22 | – | Non utilizzati. |
23 | 10 A | Modulo sedile passeggero multi-contour. |
24 | 10 A | Modulo sedile conducente multicontour. |
25 | 10 A | Pompa del refrigerante. Valvola di scarico. |
26 | 15A | Valvola di spurgo dell’assorbimento dei vapori di carburante;
Sensore di posizione dell’albero a camme; Sensore di pressione del controllo dell’iniezione del carburante; Elettrovalvola di controllo a palette variabili del turbocompressore; Valvola di bypass del raffreddatore del ricircolo dei gas di scarico; Elettrovalvola della valvola di controllo degli effluenti; Sensore di ossigeno riscaldato. |
27 | 20A | Modulo di controllo della trasmissione. |
28 | 15A | Otturatore a griglia attivo;
Pompa dell’olio; Compressore dell’aria condizionata; Elettrovalvola di controllo degli effluenti; Sensore acqua carburante. |
29 | 15A | Bobina di accensione;
Condensatore di soppressione del rumore. |
30 | 10 A | Valvola di scarico della pressione dell’aria condizionata. |
31 | – | Non utilizzati. |
32 | 30A | Modulo di controllo della carrozzeria. |
33 | 10 A | Sistema di informazione sugli angoli ciechi;
Modulo di controllo della velocità di crociera; Telecamera di assistenza al parcheggio anteriore; Telecamera di assistenza al parcheggio posteriore; Modulo di controllo dell’assistenza al parcheggio. |
34 | – | Non utilizzati. |
35 | 10 A | Fari. |
36 | 5A | Sistema di prevenzione del bloccaggio delle ruote. |
37 | – | Non utilizzati. |
38 | 40A | Motore del ventilatore. |
39 | – | Non utilizzati. |
40 | – | Non utilizzati. |
41 | 20A | Sedili riscaldati. |
42 | – | Non utilizzati. |
43 | 40A | Modulo per il traino del rimorchio. |
44 | 40A | Componente riscaldata del parabrezza destro. |
45 | 30A | Modulo porta posteriore sinistra. |
46 | 5A | Livellamento dei fari. |
47 | 15A | Amplificatore per dispositivi audio. |
48 | 20A | Tetto apribile |
49 | 60A | Pompa antibloccaggio. |
50 | 60A | Ventola di raffreddamento ad alta velocità. |
51 | – | Non utilizzati. |
52 | 10 A | Connettore di collegamento dati. |
53 | – | Non utilizzati. |
54 | 30A | Modulo porta posteriore destra. |
55 | 30A | Valvola antibloccaggio. |
56 | 5A | Interruttore di accensione/spegnimento del freno. |
57 | 15A | Amplificatore per dispositivi audio. |
58 | 30A | Cancello elevatore elettrico. |
59 | 40A | Modulo di controllo della carrozzeria. |
60 | – | Non utilizzati. |
61 | – | Non utilizzati. |
62 | – | Non utilizzati. |
63 | – | Non utilizzati. |
64 | – | Non utilizzati. |
65 | – | Non utilizzati. |
66 | – | Non utilizzati. |
67 | – | Non utilizzati. |
68 | 20A | Pompa del carburante. |
69 | – | Non utilizzati. |
70 | – | Non utilizzati. |
71 | – | Non utilizzati. |
72 | – | Non utilizzati. |
73 | 5A | Sensore pioggia. |
74 | 30A | Motore del tergicristallo. |
75 | – | Non utilizzati. |
76 | – | Non utilizzati. |
77 | 25A | Lunotto termico. |
78 | – | Non utilizzati. |
79 | 20A | Corno. |
80 | – | Non utilizzati. |
81 | – | Non utilizzati. |
82 | 15A | Pompa lavavetri posteriore. |
83 | 20A | Accendino;
Prese di corrente ausiliarie anteriori. |
84 | 20A | Prese di corrente ausiliarie posteriori. |
85 | 40A | Ventola di raffreddamento a bassa velocità. |
86 | 20A | Tergicristallo posteriore. |
87 | – | Non utilizzati. |
88 | – | Non utilizzati. |
89 | – | Non utilizzati. |
