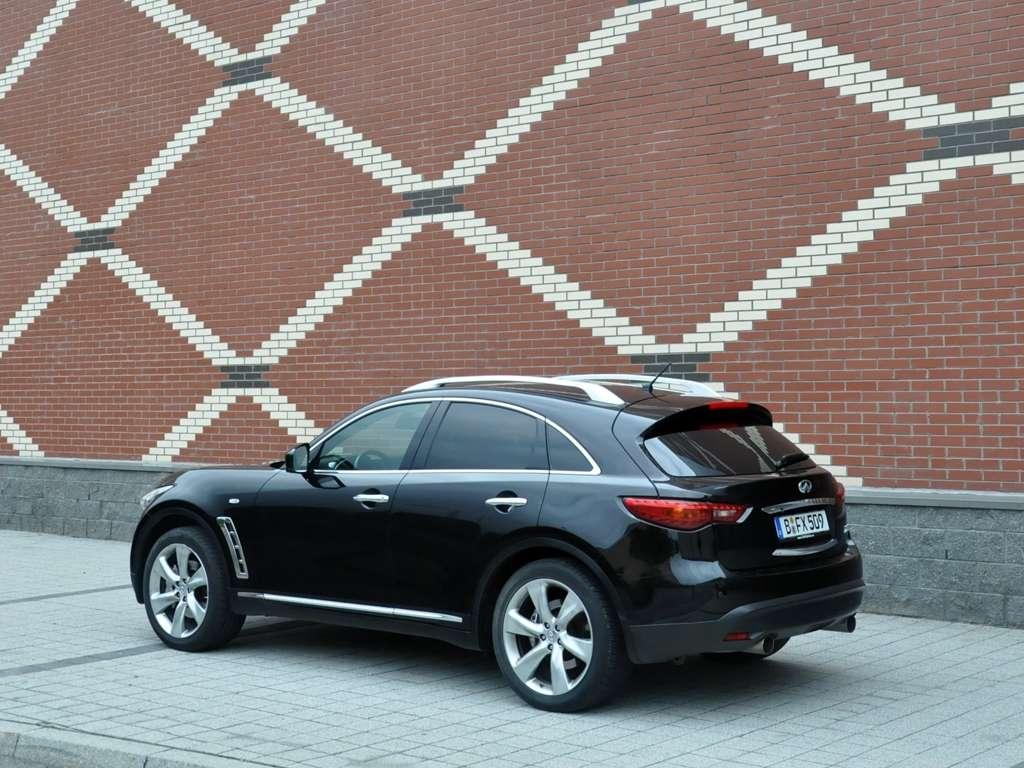

Infiniti FX50 (S51) (2008-2017) – scatola dei fusibili
Infiniti FX50 (S51) (2008-2017) – Schema della scatola dei fusibili
Anno di fabbricazione: 2008, 2009, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017
Fusibili del quadro strumenti (J/B)
No. | Ampere [A] | Descrizione |
1 | – | – |
2 | 10 | Unità di controllo del sistema di rilevamento dei passeggeri
Unità sensore diagnostico airbag |
3 | 10 | Lampada combinata anteriore, destra;
Lampada combinata anteriore, sinistra; Ionizzatore climatizzato; Sedile Relay; Misuratore e amplificatore di aria condizionata unificati; Centralina di segnalazione della bassa pressione degli pneumatici; Porta CAN; Unità di controllo AV; Sensore di scarico e di odore esterno; Specchio interno automatico antiriflesso; Staffetta ICC; Freno ASCD; Interruttore del freno; Interruttore delle luci di arresto; Unità di controllo AFS; Connettore di collegamento dati; Sistemi di allarme; Interruttore di avviso di deviazione dalla corsia; Segnale acustico; Modulo telecamera di corsia; Gruppo adattatore tel. Relè del sedile riscaldato; Interruttore del sedile riscaldato (lato guida); Interruttore del sedile riscaldato (lato passeggero). |
4 | 10 | Relè della lampada di riserva del contatore combinato Vista intorno all’unità monitor Unità di controllo del sonar |
5 | 20 | Relè accessorio |
6 | 10 | Chiave / presa Orologio Connettore per il collegamento dati Sensore pioggia Chiave di segnalazione intelligente Cicalino Specchio interno automatico antiriflesso |
7 | 10 | Modulo di controllo della carrozzeria;
Interruttore delle luci di arresto; Relè freno ICC |
8 | 20 | Bose (sistema audio) |
9 | 10 | Interruttore di accensione con pulsante nella fessura della chiave |
10 | 10 | Modulo di controllo della carrozzeria (BCM);
Controllore della posizione di guida automatica; Unità di controllo; Unità di controllo illuminazione completa; Interruttore di memoria Posti a sedere; Unità di controllo del sedile di guida. |
11 | 10 | Contatore acceso;
Contatore unificato e amplificatore dell’aria condizionata; Unità di controllo AWD; Porta CAN; Unità di controllo delle cinture di sicurezza pre-crash (lato conducente e passeggero). |
12 | – | Prenotazione |
13 | – | Prenotazione |
14 | – | – |
15 | 10 | Specchietti retrovisori esterni |
16 | 20 | Defangatore del lunotto posteriore |
17 | 20 | Defangatore del lunotto posteriore |
18 | 10 | Unità di controllo E-SUS |
19 | – | – |
20 | 15 | Presa di corrente anteriore |
21 | 10 | Interruttore di comando a distanza per lo specchietto laterale;
Misuratore e amplificatore di aria condizionata unificati; Interruttore multifunzione; Unità di controllo dell’illuminazione completa; Unità di controllo AV (ambiente); Unità di controllo del monitor; Unità adattatore Tel; Sintonizzatore satellitare. |
22 | 20 | Presa di corrente della console;
Presa di corrente posteriore. |
23 | 15 | Motore del ventilatore |
24 | 15 | Motore del ventilatore |
25 | – | Prenotazione |
26 | – | Prenotazione |
Relè | ||
R1 | Relè di accensione | |
R2 | Relè dello sbrinatore del parabrezza posteriore | |
R3 | Relè accessorio | |
R4 | Relè della soffiante |
Scatola portafusibili nel vano motore (IPDM E / R)
No. | Ampere [A] | Descrizione |
1 | 15 | Relè della pompa del carburante;
Modulo di controllo della pompa del carburante; Gruppo sensore livello carburante; Pompa del carburante; Modulo di controllo del motore (ECM). |
2 | 10 | Relè della ventola di raffreddamento 2 |
3 | 10 | Interruttore modalità neve del modulo di controllo del cambio (TCM) |
4 | 10 | Iniettore carburante 1;
Iniettore n. 2; Iniettore n. 3; Iniettore n. 4; Iniettore n. 5; Iniettore n. 6; Iniettore n. 7 (motore VK); Iniettore n. 8 (motore VK); Modulo di controllo del motore (ECM); Modulo di controllo della carrozzeria (BCM); Unità di controllo dell’illuminazione completa. |
5 | 10 | Sensore ICC Unità integrata;
Pedale dell’acceleratore a farfalla; Attuatore ABS e unità elettrica (centralina); Sensore dell’angolo di sterzata 1; Sensore dell’angolo di sterzata 1; Sensore G laterale; Unità di controllo AWD; Unità di controllo del servosterzo; Unità di controllo RAS; Avviso della CPI; Unità di controllo dei freni. |
6 | 15 | Sensore di ossigeno riscaldato 2 (riga 2);
Sensore ossigeno riscaldato 2 (riga 1); Sensore del rapporto aria/carburante (A/F) 1 (riga 1); Sensore del rapporto aria/carburante (A/F) 1 (riga 2). |
7 | 10 | Interruttore combinato |
8 | – | – |
9 | 10 | Compressore del relè dell’aria condizionata |
10 | 15 | Relè ECM;
Modulo di controllo del motore (ECM); Condensatore; Elettrovalvola di controllo del tempo; Valvola di aspirazione; Elettrovalvola di controllo del tempo (riga 1); Elettrovalvola di controllo della fasatura della valvola di aspirazione (fila 2); Elettrovalvola di controllo della fasatura della valvola di scarico (fila 1); Elettrovalvola di controllo della fasatura della valvola di scarico (fila 2); Valvola di controllo dello sfiato dell’assorbimento EVAP; Bobina di accensione 1 (con transistor di potenza); Bobina di accensione n. 2 (con transistor di potenza); Bobina di accensione 3 (con transistor di potenza); Bobina di accensione 4 (con transistor di potenza); Bobina di accensione n. 5 (con transistor di potenza); Bobina di accensione 6 (con transistor di potenza); Bobina di accensione n. 7 (con transistor di potenza; motore VK); Bobina di accensione n. 8 (con transistor di potenza; motore VK); Elettrovalvola di controllo del volume di spurgo della bombola EVAP; Sensore del flusso d’aria di massa (riga 2); Sensore del flusso d’aria di massa (fila 1) ; Modulo di controllo VVEL. |
11 | 15 | Relè del motore di controllo dell’acceleratore;
Modulo di controllo del motore (ECM). |
12 | 10 | Lampada combinata anteriore sinistra (luce posteriore);
Lampada combinata anteriore destra (luce posteriore). |
13 | 10 | Lampada combinata posteriore, sinistra;
Lampada combinata posteriore, destra; Luce targa, sinistra; Luce della targa, a destra; Lampada del vano portaoggetti; Unità di controllo dell’illuminazione completa; Presa di corrente anteriore; Commutatore ATT; Unità di controllo AV. |
14 | 10 | Lampada combinata anteriore sinistra (abbagliante) |
15 | 10 | Lampada combinata anteriore destra (abbagliante) |
16 | 15 | Faro sinistro (anabbagliante) |
17 | 15 | Faro (anabbagliante) |
18 | 10 | Relè dei fendinebbia anteriori
(Fendinebbia anteriore sinistro, fendinebbia anteriore destro) |
19 | – | – |
20 | 30 | Relè del tergicristallo anteriore |
Relè | ||
R1 | – | |
R2 | Relè di controllo dell’avviamento |
Scatola dei fusibili del vano motore (E12)
No. | Ampere [A] | Descrizione |
31 | 15 | Relè del clacson 1;
Alternatore. |
32 | 30 | Connettore opzionale |
33 | 10 | Unità di controllo AWD;
Unità di controllo dell’assistenza alla frenata. |
34 | 15 | Esposizione frontale;
Unità di controllo AV (panoramica); Unità di controllo del monitor; Subwoofer; Sintonizzatore radio satellitare; Adattatore Tel. |
35 | – | – |
36 | 10 | Modulo di controllo della trasmissione (TCM) |
37 | 20 | Relè motore RAS |
38 | 10 | Relè clacson 2 |
sole | 50 | Relè del motore VVEL dell’attuatore |
H. | 30 | Blocco fusibili J / B IPDM E / R |
I | – | – |
punto | 30 | Unità di controllo delle cinture di sicurezza pre-crash (lato conducente) |
K. | 30 | Unità di controllo delle cinture di sicurezza pre-crash (lato passeggero) |
L | 40 | Modulo di controllo della carrozzeria (BCM);
Posizionatore di guida automatico Cont; Unità di controllo del sedile del conducente; Interruttore del supporto lombare; Supporto laterale; Interruttore del sedile elettrico. |
M | 30 | Attuatore ABS e unità elettronica |
N | 50 | Attuatore ABS e unità elettronica |
O | 50 | Relè della ventola di raffreddamento 1 |
P. | 50 | Blocco fusibili E213 – n. fusibili: Q (unità di controllo del portellone automatico), 61 (attuatore del pedale dell’acceleratore), 62 (relè del sedile controllato dal climatizzatore), 63 (relè del sedile controllato dal climatizzatore, relè del sedile riscaldato) |
Relè | ||
R1 | Relè clacson 1 |
Blocchetto di fusibili sul polo positivo della batteria
No. | Ampere [A] | Descrizione |
A | 250 | Fusibile dell’alternatore di avviamento n:
C. D, E |
B | 100 | Fusibile n:
O (relè della ventola di raffreddamento 1), S (relè ventola di raffreddamento 2) |
C | 100 | Fusibile e blocco di connessione del fusibile |
D | 80 | Blocco fusibili J / B (numeri fusibili: 5, 6, 7, 8, 9, 10, 11)
Per l’alimentazione supplementare della sorgente di accensione |
E | 100 | IPDM E / R (fusibile n.: 10, 11) per la sorgente di accensione |
F | 60 | IPDM E / R (fusibile n. 18 (relè dei fendinebbia anteriori); relè degli abbaglianti,
relè dei fari anabbaglianti, relè lampada posteriore) all’alimentazione di accensione. |
Scatola dei fusibili nel vano motore (E212; motore VK).
No. | Ampere [A] | Descrizione |
R | – | – |
S | 50 | Relè della ventola di raffreddamento 2 |
Relè | ||
R1 | Relè della ventola di raffreddamento 2 |
Scatola dei fusibili del vano motore (E213)
No. | Ampere [A] | Descrizione |
61 | 15 | Attuatore del pedale dell’acceleratore |
62 | 15 | Relè per sedili controllati dalle condizioni atmosferiche |
63 | 10 | Relè del sedile controllato dalle condizioni atmosferiche;
Relè del sedile riscaldato. |
Q | 30 | Unità di controllo del portellone posteriore automatico |
Relè | ||
R6 | Relè clacson 2 | |
R8 | ICC Relè di mantenimento del freno |
