Toyota Hilux (1997-2005) – diagrama da caixa de fusíveis

Ano de fabrico: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Fusível de isqueiro (tomada eléctrica) na Toyota Hilux (1997-2005). é o fusível 2 na caixa de fusíveis no compartimento de passageiros.

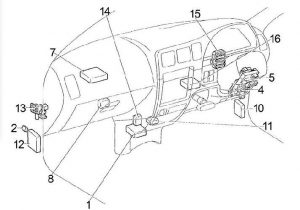

Compartimento do passageiro

LHD

Toyota Hilux – diagrama da caixa de fusíveis – compartimento de passageiros LHD

RHD

Toyota Hilux – diagrama da caixa de fusíveis – compartimento de passageiros RHD
Fusível Descrição
1 Montagem do sensor de airbag
2 Relé de Controlo ADD
3 L HD:

Relé para abrir o circuito (bomba de combustível)
4 Relé de integração
Pubblicità
5 Caixa de fusíveis
6 L HD:

Relé de luz diurna contínua
7 Emissões de ECU (3RZ-F, 1RZ);

Temporizador de pré-aquecimento (Diesel);

LHD:

Motor ECU (2RZ-FE);

RHD:

Motor ECU (M / T) (3RZ-FE, 1RZ-E);

RHD:

Motor e ECT ECU ( A / T) (3RZ-FE, 1RZ-E).
8 Reforço de A/C
9 L HD:

Bloqueio diferencial do ECU
10 ABS ECU
11 Sensor de libertação BS
12 R HD: 4WD controlo ECU
13 R HD:

Caixa de retransmissão

(Relé para abrir o circuito (bomba de combustível))
14 R HD:

Relé de controlo automático da antena
15 RHD:

Austrália:

bloco de conectores;

Excepto na Austrália:

suporte do conector.
16 RHD:

Relé de luz de escurecimento

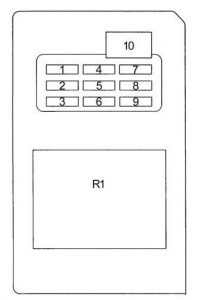

Caixa de fusíveis do compartimento dos passageiros

Toyota Hilux – diagrama da caixa de fusíveis – caixa de fusíveis do compartimento dos passageiros
Fusível Amp [A] Descrição
1 SEAT-HTR 20 Aquecedor de bancos
2 ACC 15 Mais leve;

Relógio;

Espelhos retrovisores eléctricos;

Luzes de inversão de marcha atrás;

Sistema de fecho por turnos.
3 ECU-B 7,5 Luz de nevoeiro traseiro;

Luz de aviso do airbag do SRS;

Sistema de iluminação diurna contínua;

Controlo de velocidade de cruzeiro;

Sistema de travagem antibloqueio.
4 4WD 20 Sistema de controlo ADD;

Sistema de controlo de tracção às quatro rodas;

Sistema de bloqueio do diferencial traseiro.
5 TURN 10 Direcções;

Luzes de emergência.
6 GAUGE 10 Indicadores e métricas;

Luzes de emergência;

Controlo de velocidade de cruzeiro;

Antena eléctrica;

Sistema de controlo de fechaduras de portas;

Transmissão automática controlada electronicamente;

Sistema de arranque;

Sistema de carregamento;

Sistema de controlo do aquecedor.
7 ECU-IG 15 Sistema de travagem antibloqueio;

Sistema de fecho por turnos.
Pubblicità
8 WIPER 20 Limpadores e lavadores de pára-brisas
9 IGN 10 Luz de aviso de descarga;

Sistema de airbag SRS;

Sistema de injecção de combustível multi-portas;

Sistema de injecção sequencial de combustível multi-portas.
10 POWER 30 Janelas operadas electricamente;

Sistema de controlo de fechaduras eléctricas de portas.

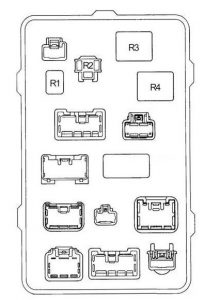

Estafetas
R1 Relé de integração
Toyota Hilux – diagrama da caixa de fusíveis – caixa de fusíveis do compartimento de passageiros
Número Descrição
R1 Trompa
R2 Indicador pisca-pisca
R3 Relé de potência
R4 Fogger
LEGGI  Toyota ProAce (2016-2022) - scatola fusibili e relè

Caixa de relé do compartimento dos passageiros (RHD)

Toyota Hilux – diagrama da caixa de fusíveis – caixa de retransmissão do compartimento dos passageiros (RHD)
Número Descrição
R1 Bomba de combustível (abertura do circuito)

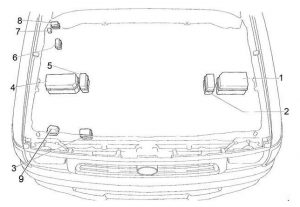

Compartimento do motor

Toyota Hilux – diagrama da caixa de fusíveis – compartimento do motor
Número Descrição
1 Caixa de fusíveis (gasolina, LHD Diesel)
2 Caixa de relé 1 (LHD Diesel)
Pubblicità
3 Caixa de retransmissão 2
4 Caixa de fusíveis (RHD Diesel)
5 Caixa de retransmissão 1 (RHD)
6 Caixa de retransmissão 3 (LHD)
7 Relé de limpeza dos faróis (LHD)
8 Caixa de retransmissão 3 (RHD)
9 Caixa de retransmissão 4 (Israel)

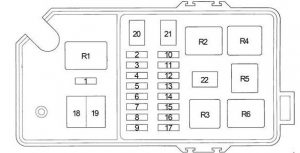

Caixa de fusíveis do compartimento do motor (tipo 1)

Toyota Hilux – diagrama da caixa de fusíveis – caixa de fusíveis do compartimento do motor (tipo 1)
Fusível Amp [A] Descrição
1 – – –
2 DEFOG 15 Vidro traseiro defogger
3 STOP 10 Stoplights
4 ALT-S 7,5 Sistema de carregamento
5 – – –
6 OBD 7,5 Gasolina:

Sistema de diagnóstico a bordo
AM2 20 Diesel:

Sistema de injecção de combustível multi-portas;

Sistema de injecção sequencial de combustível multi-portas.
7 EFI 15 Sistema de injecção de combustível multi-portas;

Sistema de injecção sequencial de combustível multi-portas.
8 HORN 15 Trompa;

Luzes de emergência.
9 DOME 15 Sistema áudio automóvel;

Antena eléctrica;

Iluminação interior;

Relógio;

Lâmpada de ignição;

Iluminação pessoal;

Iluminação adicional da porta.
AM2 10 Sistema de injecção de combustível multi-portas;

Sistema de injecção sequencial de combustível multi-portas.
10 TAIL 10 Luzes de cauda;

Iluminação da chapa de matrícula;

Parar as luzes;

Sistema de ar condicionado;

Sistema de áudio;

Relógio;

Mais leve;

Iluminação do painel de instrumentos.
Pubblicità
11 – – –
12 AC 10 Sistema de ar condicionado
13 STA 7,5 Sistema de injecção de combustível multi-portas;

Sistema de injecção sequencial de combustível multi-portas;

Sistema de arranque;

Indicadores e bitolas.
14 CABEÇA (RH) 10 Farol da direita
15 CABEÇA (LH) 10 Farol esquerdo
16 HEAD (LO RH) 10 Farol direito (farol baixo)
17 CABEÇA (LO LH) 10 Farol esquerdo (farol baixo)
18 ABS 60 Gasolina: sistema de travagem antibloqueio
FLOR, ABS 80 Diesel:

Sistema de brilho do motor;

Sistema de travagem antibloqueio.
19 ALT 80 45A, 55A:

Fusíveis “ABS”, “AM1”, “STA”,

“ECU-B”, “PODER”, “RÁDIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “LIMPA PÁRA-BRISAS”, “4WD”,

“AQUECEDOR”, “AC”, “CAUDA”,

“PANEL”, “STOP” e “ALT-S”.
100 70A:

Fusíveis “ABS”, “AM1”, “STA”,

“ECU-B”, “PODER”, “RÁDIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “LIMPADOR”, ” 4WD “,

” AQUECEDOR “,” AC “,” CAUDA “,

” PAINEL “,” STOP ” e ” ALT-S “.
20 AQUECEDOR 50 Sistema de ar condicionado
21 AM1 40 Interruptor de ignição;

Sistema de arranque;

Relé de limpeza dos faróis;

Aquecedor de combustível;

“ECU-B”, “BITOLA”. “POWER”.
22 AM2 30 Interruptor de ignição
TRANSMISSÃO
R1 Resistor
R2 Luzes de cauda (TAIL)
R3 Faróis (HEAD)
R4 Aquecedor
R5 Arrancador
R6 (EFI)
LEGGI  Toyota Corolla Verso AR10 (2004-2009) - scatola fusibili e relè

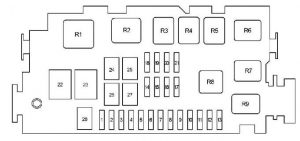

Caixa de fusíveis do compartimento do motor (tipo 2)

Toyota Hilux – diagrama da caixa de fusíveis – caixa de fusíveis do compartimento do motor (tipo 2)
Fusível Amp [A] Descrição
1 – – –
2 CABEÇA (RH) 10 Farol da direita
3 CABEÇA (LH) 10 Farol esquerdo
4 CABEÇA (RL) 10 Farol direito (farol baixo)
5 CABEÇA (LL) 10 Farol esquerdo (farol baixo)
6 TAIL 10 Luzes traseiras, luz de matrícula
7 STA 7,5 Sistema de injecção de combustível multi-portas;

Sistema de injecção sequencial de combustível multi-portas;

Sistema de arranque;

Indicadores e bitolas.
8 A / C 10 Sistema de ar condicionado
Pubblicità
9 – – –
10 – – –
11 – – –
12 – – –
13 – – –
14 HORN 15 Trompa
15 DOME 15 Sistema de áudio;

Iluminação interior;

Relógio;

Iluminação pessoal;

Iluminação adicional da porta;

Sistema de iluminação diurna contínua;

Indicadores e bitolas.
16 OBD 7,5 Sistema de diagnóstico a bordo
17 EFI 15 2RZ-FE, 3RZ-FE:

Sistema de injecção de combustível multi-portas;

Sistema de injecção sequencial de combustível multi-portas.
ECD 15 1KZ-TE, 5L-E:

Sistema de injecção de combustível multi-portas;

Sistema de injecção sequencial de combustível multi-portas
AM2 20 Diesel:

Sistema de ignição;

Sistema de injecção de combustível multi-portas;

Sistema de injecção sequencial de combustível.
18 ALT – S 7,5 Sistema de carregamento
19 DEFOG 15 Vidro traseiro defogger
20 STOP 20 Stoplights
21 – – –
22 ABS 60 Gasolina:

Sistema de travagem antibloqueio
FLOR, ABS 80 Diesel:

Sistema de brilho do motor;

Sistema de travagem antibloqueio.
23 ALT 80 45A, 55A: Fusíveis “ABS”, “AM1”, “STA”,

“ECU-B”, “PODER”, “RÁDIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “LIMPA PÁRA-BRISAS”. “4WD”,

“AQUECEDOR”, “AC”, “CAUDA”,

“PANEL”, “STOP” e “ALT-S”.
100 70A:

Fusíveis “ABS”, “AM1”, “STA”,

“ECU-B”, “PODER”, “RÁDIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “LIMPA PÁRA-BRISAS”, “4WD”,

” AQUECEDOR “,” AC “,” CAUDA “,

” PAINEL “,” STOP ” e” ALT-S “.
24 AQUECEDOR 50 Todos os componentes do fusível “AC
25 AM1 40 Sistema de arranque
26 CDS FAN 30 Ventilador de arrefecimento eléctrico
27 AM2 30 Sistema de ignição;

Sistema de injecção de combustível multi-portas;

Sistema de injecção sequencial de combustível.
28 – – –
Transmissores
R1 Gasolina:

Arrancador.
R2 Aquecedor
R3 Ventilador de arrefecimento eléctrico (CDS FAN)
R4 Luzes traseiras (TAIL)
R5 –
Pubblicità
R6 –
R7 Unidade de controlo do motor (EFI);

Unidade de Controlo de Motores (ECD).
R8 Farol (CABEÇALHO)
R9 Resistor
LEGGI  Toyota Avalon XX40 (2013-2018) - scatola fusibili e relè

Caixa de relé do compartimento do motor 1

Toyota Hilux – diagrama da caixa de fusíveis – caixa de relés do compartimento do motor
Estafeta Descrição
R1 Arrancador (ST)
R2 Sistema Glow (SUB GLW)

Caixa de relé do compartimento do motor 2

Toyota Hilux – diagrama da caixa de fusíveis – caixa de relés do compartimento do motor
Estafeta Descrição
R1 Dim-Dip No. 3
R2 Dim-Dip No. 2

Caixa de relé do compartimento do motor nº 3

Toyota Hilux – diagrama da caixa de fusíveis – caixa de relés do compartimento do motor
Estafeta Descrição
R1 Ventilador de arrefecimento eléctrico (CDS FAN)
R2 Ventilador de arrefecimento eléctrico (CDS FAN No. 2)

Caixa de relé do compartimento do motor nº 4

Toyota Hilux – diagrama da caixa de fusíveis – caixa de relés do compartimento do motor
Estafeta Descrição
R1 Sistema de travagem antibloqueio (motor ABS)
R2 Sistema de travagem antibloqueio (solenóide ABS)
