Toyota RAV4 XA10 (2000) – scatola dei fusibili
Toyota RAV4 XA10 (2000) – Schema della scatola dei fusibili
Anno di fabbricazione: 2000.
Fusibile dell’accendino (presa) su Toyota RAV4 XA10 (2000). È dei fusibili 16 e 22 nella scatola dei fusibili del quadro strumenti.

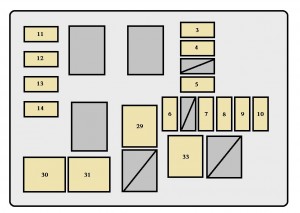

Vano motore (senza sistema di luci diurne)
Vano motore (con sistema di luci diurne)
Vano motore

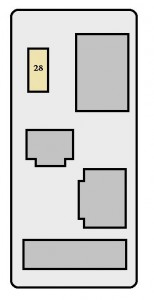

Cruscotto
Pannello di protezione lato passeggero
Fusibili (tipo A)
| Fusibile | Amp [A] | Descrizione | |
| 1 | H- LP (RH) | 15 | Faro a destra |
| 2 | H- N (LH) | 15 | Faro sinistro |
| 3 | RICAMBI | 10 | Fusibile di ricambio |
| 4 | RICAMBI | 15 | Fusibile di riserva |
| 5 | AM2 | 5 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Sistema airbag SRS; Pretensionatori delle cinture di sicurezza; Sistema di partenza; Spia di risciacquo. |
| 6 | ALT- S | 5 | Sistema di ricarica |
| 7 | HAZ | 10 | Luci di emergenza |
| 8 | EFI | 20 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 9 | CUPOLA | 15 | Illuminazione interna;
Illuminazione personale; Guarda; Sistema di luci diurne; Indicatore e indicatori; Sistema audio per auto. |
| 10 | IGN | 20 | Sistema di ricarica |
| 11 | H- N RH- H | 10 | Proiettore (abbagliante) |
| 12 | H- N LH- H | 10 | Faro sinistro (abbagliante) |
| 13 | H- N RH- L | 10 | Proiettore (anabbagliante) |
| 14 | H- LP LH- L | 10 | Faro sinistro (anabbagliante) |
| 15 | USCITA PWR | 10 | Presa di corrente |
| 16 | CIG | 15 | Accendino;
Guarda; Sistema audio per auto; Specchietti retrovisori a comando elettrico; Cambio automatico a controllo elettronico. |
| 17 | SRS- ACC | 10 | Sistema airbag SRS;
Pretensionatori delle cinture di sicurezza. |
| 18 | TIRANTE | 20 | Tergicristalli e lavavetri;
Tergicristallo e lavavetri posteriore. |
| 19 | ECU-IG | 10 | Cambio automatico a controllo elettronico;
Defangatore del lunotto; Blocco del differenziale centrale; Tetto apribile elettrico; Sistema di iniezione a più porte; Sistema di iniezione sequenziale multiporta; Ventola di raffreddamento elettrica; Sistema frenante antibloccaggio; Controllo della velocità di crociera. |
| 20 | GIRO e GAUGE | 10 | Indicazioni;
Manometri e indicatori; Luci di retromarcia; Indicatori di manutenzione; Impianto di climatizzazione; Sistema di luci diurne. |
| 21 | STOP | 10 | Semafori;
Luce di arresto montata in altezza; Cambio automatico a controllo elettronico; Sistema frenante antibloccaggio. |
| 22 | CODA | 15 | Indicatori e metriche;
Luci di emergenza; Accendino; Blocco del differenziale centrale; Orologio; Deflettore del vetro posteriore; Impianto di climatizzazione; Cambio automatico a controllo elettronico; Sistema audio per auto; Luci posteriori; Illuminazione della targa; Luci di parcheggio; Controllo dell’illuminazione del quadro strumenti; Luci di ingombro laterali. |
| 23 | OBD | 10 | Sistema di diagnostica di bordo |
| 24 | SRS-B | 10 | Spia airbag SRS |
| 25 | CORNO | 10 | Corno |
| 27 | AM1 | 10 | Fusibili “CIG”, “PWR OUTLET”, “SRS-ACC”,
“WIPER”, “ECU-IG” e “TURN & GAUGE”. |
| 28 | A / C | 10 | Sistema di condizionamento dell’aria |
Fusibili (tipo B)
| Fusibile | Amp [A] | Descrizione | |
| 29 | PRINCIPALE N. 1 | 30 | Sistema di partenza;
Fusibili “HLP (RH)”, “H- LP (LH)”, “H- LP RH- H”, “H- LP LH- H”, “H- LP RH- L” e “H- LP LH-L”. |
| 30 | VENTOLA CDS | 30 | Ventola di raffreddamento elettrica |
| 31 | VENTILATORE RDI | 30 | Ventola di raffreddamento elettrica |
| 32 | PWR | 30 | Serratura elettrica della porta;
Tetto apribile elettrico; Alzacristalli elettrici. |
Fusibili (tipo C)
| Fusibile | Amp [A] | Descrizione | |
| 33 | ABS | 50 | Sistema di prevenzione del bloccaggio delle ruote |
| 34 | PRINCIPALE | 80 | Fusibili “IGN”, “HAZ”, “DOME”,
“ALT-S”, “MAIN No. 1”, “AM2”, “EFI”. |
| 35 | ALT | 100 | Fusibili “HTR”, “ABS”, “RDI FAN”,
“VENTILATORE CD”, “SIGARO”, “SRS-ACC”, “WIPER”, “ECU-IG”, “TURN & GAUGE”, “DEFOG”, “TAIL”, “STOP”, ” CLACSON “, ” OBD “, ” SRS-B “, ” PRESA DI CORRENTE “, “PWR” e “AM1”. |
| 36 | HTR | 50 | Aria condizionata;
Fusibile “A / C”. |
