Toyota Land Cruiser (2015-2016) – scatola dei fusibili
Toyota Land Cruiser (2015-2016) – Schema della scatola dei fusibili
Anno di fabbricazione: 2015, 2016.
Fusibile dell’accendino (presa elettrica) su Toyota Land Cruiser (2015-2016). Il fusibile 1 si trova nella scatola dei fusibili del quadro strumenti (tipo A).
Vano motore (scatola dei fusibili lato sinistro).
Fusibile | Amp [A] | Descrizione | |
1 | A / F | 15 | Riscaldatore dell’aria condizionata |
2 | CORNO | 10 | Corno |
3 | EFI PRINCIPALE | 25 | EFI;
Riscaldatore A/F; Pompa del carburante. |
4 | IG2 PRINCIPALE | 30 | INJ, IGN, MET |
5 | RR A / C | 50 | Controllore della ventola |
6 | VENTOLA CDS | 25 | Ventola del condensatore |
7 | RR S / HTR | 20 | Riscaldamento dei sedili posteriori |
8 | FR FOG | 7,5 | Fari fendinebbia anteriori |
9 | STOP | 15 | Semafori;
Lampada di arresto montata in altezza; Teratore del freno; ABS; VOC; Corpo principale della centralina; EFI; Trailer. |
10 | SEAT-A / C LH | 25 | Scaldasedie e ventilatori |
11 | HWD4 | 30 | Nessun circuito |
12 | HWD3 | 30 | Nessun circuito |
13 | AHC | 50 | Nessun circuito |
14 | PTC-1 | 50 | Riscaldatore PTC |
15 | PTC-2 | 50 | Riscaldatore PTC |
16 | PTC-3 | 50 | Riscaldatore PTC |
17 | RH-J / B | 50 | RH-J / B |
18 | SUB BAT | 40 | Rimorchio |
19 | VGRS | 40 | CENTRALINA VGRS |
20 | H-LP CLN | 30 | Pulizia dei fari |
21 | DEFOG | 30 | Defangatore del lunotto posteriore |
22 | SUB-R / B | 100 | SUB-R / B |
23 | HTR | 50 | Aria condizionata anteriore |
24 | PBD | 30 | Nessun circuito |
25 | LH-J / B | 150 | LH-J / B |
26 | ALT | 180 | Alternatore |
27 | A/POMPA N. 1 | 50 | CONTROLLORE AI |
28 | A/POMPA N. 2 | 50 | AI DRIVER2 |
29 | PRINCIPALE | 40 | Caratteristica;
Sistema di luci diurne; TESTA LL, TESTA RL, TESTA LH, TESTA RH |
30 | ABS1 | 50 | ABS |
31 | ABS2 | 50 | ABS |
32 | ST | 30 | Sistema di avviamento |
33 | IMB | 7,5 | Casella del codice ID;
Sistema di ingresso intelligente e attuatore di pressione; GBS. |
34 | AM2 | 5 | ECU |
35 | CUPOLA2 | 7,5 | Luci di cortesia;
Modulo superiore; Illuminazione interna posteriore |
36 | ECU-B2 | 5 | Sistema di memoria della posizione del conducente |
37 | AMP 2 | 30 | Sistema audio |
38 | CSR | 7,5 | Nessun circuito |
39 | RIMORCHIO | 30 | Rimorchio |
40 | PORTA N.2 | 25 | ECU |
41 | BLOCCO STR | 20 | Sistema di bloccaggio del volante |
42 | TURN-HAZ | 15 | Contatore;
Indicatori di direzione anteriori; Indicatori di direzione laterali; Indicatori di direzione posteriori; Rimorchio |
43 | EFI MAIN2 | 20 | Pompa del carburante |
44 | ETCS | 10 | EFI |
45 | ALT-S | 5 | IC-ALT |
46 | AMP 1 | 30 | Sistema di diffusione sonora |
47 | RAD N. 1 | 10 | Sistema di navigazione;
Sistema audio; Sistema di assistenza al parcheggio |
48 | ECU-B1 | 5 | Sistema di chiavi intelligenti;
Modulo superiore; Controllo dell’inclinazione e del telescopio; Contatore; Radiatore; Porta dell’ECU, c sensore di sterzo. |
49 | CUPOLA1 | 5 | Sistema di ingresso illuminato;
Orologio. |
50 | TESTA SX | 15 | Luci di marcia (sinistra) |
51 | TESTA LL | 15 | Luci di passaggio (sinistra);
Sistema di livellamento dei fari. |
52 | INJ | 10 | Iniettore;
Sistema di accensione. |
53 | MET | 5 | Contatore |
54 | IGN | 10 | Circuito aperto;
Sistema airbag SRS; Gateway ECU; Sistema di input intelligente e Rilascio; ABS; VOC; Sistema di blocco del volante; GBS. |
55 | DRL | 5 | Luci di marcia diurna |
56 | TESTA DESTRA | 15 | Luci di marcia (destra) |
57 | TESTA RL | 15 | Fari anabbaglianti (destra) |
58 | EFI NO.2 | 7,5 | Sistema di iniezione dell’aria;
Misuratore di portata d’aria. |
59 | RR A/C NO.2 | 7,5 | Nessun circuito |
60 | EFI NO.3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
61 | DEF NO.2 | 5 | Riscaldatore per specchietti retrovisori esterni |
62 | RICAMBI | 5 | Fusibile di riserva |
63 | RICAMBI | 15 | Fusibile di riserva |
64 | RICAMBI | 30 | Fusibile di riserva |

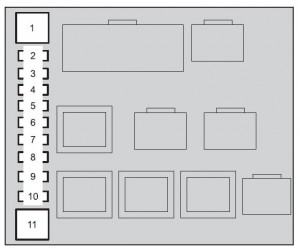

Vano motore (scatola dei fusibili se montata sul lato destro)
Fusibile | Amp [A] | Descrizione | |
1 | HWD1 | 30 | Sbrinatore del parabrezza riscaldato |
2 | TOW BRK | 30 | Nessun circuito |
3 | RR P / SEDE | 30 | Nessun circuito |
4 | PWR HTR | 7,5 | Nessun circuito |
5 | DEICER | 20 | Sbrinatore per tergicristalli |
6 | ALT-CDS | 10 | ALT-CDS |
7 | SICUREZZA | 5 | SICUREZZA |
8 | SEDILE A / C RH | 25 | Scaldasedie e ventilatori |
9 | AI PMP HTR * 1 | 10 | Riscaldatore a pompa AI |
AI PMP HTR * 2 | 10 | Nessun circuito | |
10 | TAVOLO A MANO | 30 | Nessun circuito |
11 | HWD2 | 30 | Sbrinatore del parabrezza riscaldato |

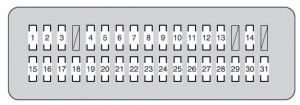

Pannello strumenti lato guida
Fusibile | Amp [A] | Descrizione | |
1 | CIG | 15 | Più leggero |
2 | BK / UP LP | 10 | Luci di retromarcia;
Trailer. |
3 | ACC | 7,5 | Amplificatore stereo a componenti;
Montaggio di più monitor; Porta di ingresso della centralina; Unità di ricezione radio; Corpo principale della centralina; Specchio della centralina; Intrattenimento sul sedile posteriore; Sistema di chiavi intelligenti; Orologio. |
4 | PANNELLO | 10 | Quattro ruote motrici;
Posacenere; Accendisigari; Controllore di frenata; Frigorifero; Controllo della velocità di crociera; Blocco del differenziale centrale; DAC; Unità di visualizzazione; Riscaldamento dei sedili; Impianto di climatizzazione; Illuminazione del vano portaoggetti; Lampeggiatori di emergenza; Gruppo ricevitore radio; Pulizia dei fari; Inverter; Sistema di memoria della posizione di guida; Specchio della centralina; Modulo di sovraccarico; Sensore di inclinazione per l’interruttore della tendina d’aria; Interruttore della leva del cambio; Interruttori al volante; VOC; Interruttore della console. |
5 | ECU-IG NO.2 | 10 | Impianto di climatizzazione;
Riscaldatore; Modulo superiore; ABS; VOC; Sensore di torsione; Sensore di imbardata direzionale e sensore G; Unità principale dell’ECU; Semafori; Tetto apribile; Orologio; Specchio della centralina. |
6 | AVVOLGIMENTO | 5 | Nessun circuito |
7 | A / C IG | 10 | Frigorifero;
Ventola del condensatore; Compressore del radiatore; MG CL; Defangatore del lunotto; RR MGC VLV. |
8 | CODA | 15 | Luci posteriori;
Luci della targa; Fendinebbia anteriori; Luci laterali anteriori; Luci laterali posteriori; Luci di parcheggio. |
9 | TIRANTE | 30 | Tergicristallo |
10 | WSH | 20 | Lavacristalli |
11 | TIRANTE RR | 15 | Tergicristallo posteriore |
12 | 4WD | 20 | 4WD |
13 | LH-IG | 5 | Alternatore;
Batteria ausiliaria; Riscaldamento dei sedili; Sbrinatore per tergicristalli; Pretensionatori delle cinture di sicurezza; Luci di emergenza; Inverter; Interruttore della leva del cambio. |
14 | ECU-IG NO.1 | 5 | ABS;
VOC; Sterzo inclinabile e telescopico; Porta della centralina; Sistema di blocco del cambio; Controllo della velocità di crociera; Cintura di sicurezza pre-collisione; Pulizia dei fari; Unità multi-display; Sistema di memoria della posizione di guida; Sistema di chiusura elettrica delle porte. |
15 | S/ROOF | 25 | Tetto apribile |
16 | RR PORTA DESTRA | 20 | Finestrini a comando elettrico |
17 | MIR | 15 | Specchio della centralina;
Riscaldamento dello specchietto retrovisore esterno. |
18 | PORTA RR LH | 20 | Finestrini a comando elettrico |
19 | PORTA FR LH | 20 | Finestrini a comando elettrico |
20 | PORTA FR DESTRA | 20 | Finestrini a comando elettrico |
21 | RR FOG | 7,5 | Nessun circuito |
22 | A / C | 7,5 | Sistema di condizionamento dell’aria |
23 | AM1 | 5 | Nessun circuito |
24 | IT e TE | 15 | Sterzo girevole e telescopico |
25 | FR P/SEDILE DESTRO | 30 | Regolazione dei sedili anteriori |
26 | USCITA PWR | 15 | Presa di corrente |
27 | OBD | 7,5 | DLC3 |
28 | PSB | 30 | Cintura di sicurezza pre-crash |
29 | PORTA N. 1 | 25 | ECU |
30 | FR P/SEDILE SX | 30 | Regolazione dei sedili anteriori |
31 | INVERTER | 15 | Inverter |

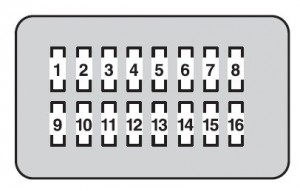

Pannello strumenti lato passeggero
Fusibile | Amp [A] | Descrizione | |
1 | RSF LH | 30 | Nessun circuito |
2 | B / DR CLSR RH | 30 | Nessun circuito |
3 | B / DR CLSR LH | 30 | Nessun circuito |
4 | RSF RH | 30 | Nessun circuito |
5 | PORTA DL | 15 | Nessun circuito |
6 | AHC-B | 20 | Nessun circuito |
7 | TEL | 5 | Multimedia |
8 | TOW BK / UP | 7,5 | Rimorchio |
9 | AHC-B NO.2 | 10 | Nessun circuito |
10 | ECU-IG NO.4 | 5 | Sistema di segnalazione della pressione degli pneumatici |
11 | VENTILATORE SEDILE-A/C | 10 | Nessun circuito |
12 | SEAT-HTR | 20 | Scaldasedili |
13 | AFS | 5 | Nessun circuito |
14 | ECU-IG NO.3 | 5 | Nessun circuito |
15 | STRG HTR | 10 | Sistema di sterzo riscaldato |
16 | TV | 10 | Unità multi-display |
